卡马航空电子控制器外壳结构设计

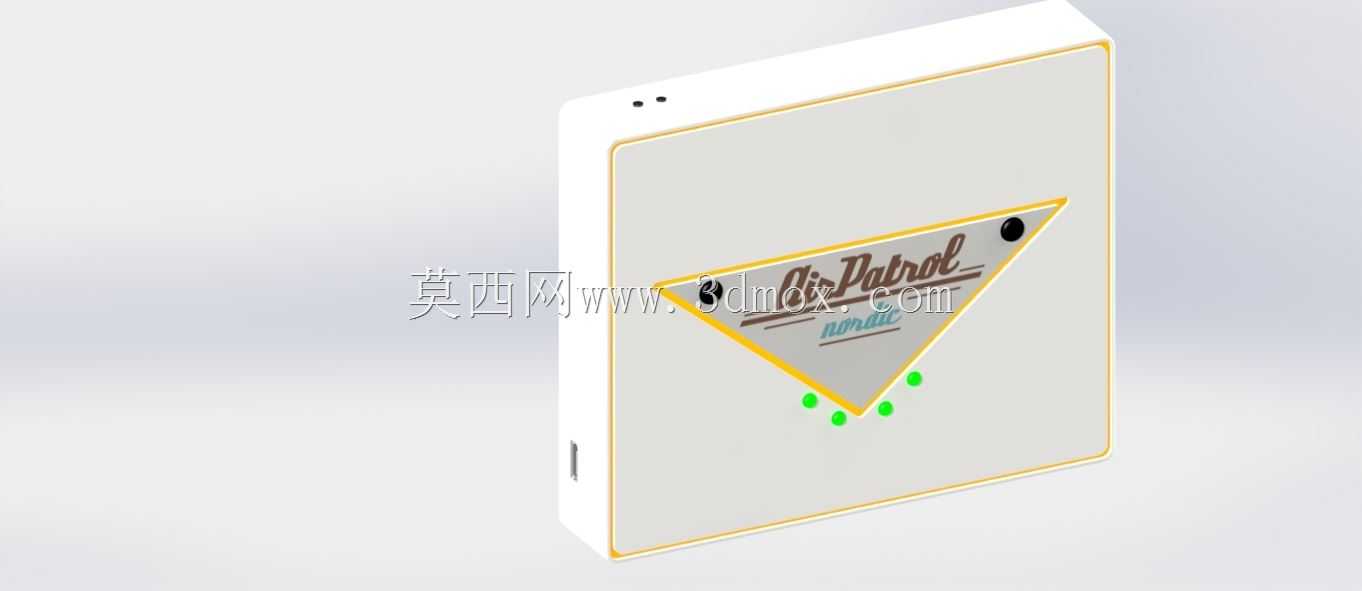

在民用航空地面配套电子设备的结构设计场景中，这类电子控制器的外壳设计需要兼顾多维度的工程约束，首先要适配航空场景下的设备安装规范，壳体的整体轮廓采用方正薄型化设计，边缘做了均匀的圆角过渡处理，既避免尖锐边角在设备安装、运维过程中造成磕碰损伤，也能在有限的机载或地面运维机柜安装空间内，最大化利用内部腔体空间排布电路板、信号模块与供电组件。壳体正面预留了标识安装区域，采用内凹三角造型的标识位，既可以通过丝印或贴膜标注设备型号、状态指示信息，三角区域下方预留的点状透光位，对应内部电路板上的状态指示灯，无需额外开孔就能实现工作状态的可视化反馈，减少壳体开孔带来的密封防护隐患。壳体顶部的两个微型开孔，是为内置的拾音或环境传感模块预留的信号采集通道，开孔直径控制在1.5mm以内，在保证信号传输效率的同时，尽可能降低外界粉尘、水汽侵入壳体内部的风险。壳体侧面预留的窄长开槽，对应内部存储模块或调试接口的扩展位，日常使用时可以通过配套的密封胶条封堵，需要调试时无需拆解整个壳体就能完成固件升级或参数调试，大幅降低运维过程中的拆装工作量。从安装边界来看，这类薄型壳体的厚度控制在25mm以内，长宽尺寸适配标准航空电子设备的安装架间距，背部预留的壁挂或导轨安装卡扣位，可以兼容机柜导轨安装、墙面壁挂安装两种主流部署方式，不需要额外定制安装转接件。设计过程中，壳体的壁厚做了均匀化处理，整体壁厚维持在2mm，既保证ABS或铝合金材质下的结构强度，在常规振动、轻微冲击场景下不会发生形变挤压内部电路板，也能控制整体壳体重量，适配航空场景下对设备自重的严格要求。壳体的合模线设置在侧边棱角位置，组装后通过卡扣加内侧定位柱的方式实现上下壳的精准对位，不需要额外打螺丝就能实现壳体的紧密扣合，接缝处的间隙控制在0.1mm以内，配合内侧的密封胶圈，可以满足基础的防尘防泼溅要求，适配机场地面运维、机舱内附属设备部署的复杂使用环境。正面的装饰金边采用内嵌式设计，而非外凸结构，避免日常擦拭、设备搬运过程中造成装饰层脱落，同时也能让壳体正面保持平整，减少积灰死角，日常运维清洁时只需要用无尘布擦拭平面即可，不需要清理凹凸缝隙里的积尘。在内部结构排布上，壳体内侧预留了四个电路板安装柱，安装柱的高度统一为5mm，让电路板和壳体底壳之间留出足够的走线空间，同时也能避免电路板直接贴合底壳，在低温环境下减少壳体凝露对电路板的影响，安装柱的顶端预留了M2的螺丝孔位，可以直接固定标准尺寸的控制电路板，不需要额外做结构改制。壳体边角的圆角半径统一为R8，既符合工业设备的外观设计规范，也能在壳体注塑或钣金加工过程中减少应力集中点，提升壳体的抗冲击性能，即使发生1米高度内的自由跌落，边角位置也不会出现开裂破损的情况。针对航空场景下的电磁兼容要求，壳体如果采用塑料材质，内壁可以预留导电镀层的喷涂空间，不需要额外改变壳体结构就能实现电磁屏蔽效果，避免外界电磁信号干扰控制器的正常工作，也防止控制器自身的信号对外界航空通讯设备造成干扰。
