直插式光电耦合器PC817三维结构设计

这款直插封装的光电耦合器件，是电子电路系统中实现强弱电隔离、信号链路抗干扰的核心基础元器件，广泛应用在开关电源反馈回路、工业控制IO端口隔离、工控板卡信号传输、家电主控板、智能电表、变频驱动模块等场景中，能够在不破坏电气绝缘边界的前提下，完成电-光-电的信号转换传递，从物理层面切断高低压回路间的直接电气连接，避免强电侧的浪涌、尖峰、共模干扰串入低压控制侧，保护主控芯片、逻辑电路等敏感器件不受损坏，同时也能解决不同电位电路间的信号匹配传输问题，消除地电位差带来的信号误差。

从功能特性来看，这款光耦内部集成了红外发光二极管与光敏三极管接收端，输入端通入额定正向电流时，发光端发出特定波长的红外光，接收端受光照后导通产生对应电流，实现信号的无接触传递，其电流传输比稳定，隔离耐压可满足常规工业场景的绝缘要求，响应速度适配多数低频开关信号、模拟线性信号的传输需求，在开关电源中常用来搭建输出电压反馈环路，将次级侧的电压采样信号隔离传递到初级控制芯片，在实现输出稳压的同时保障高低压侧的安规绝缘距离；在工业PLC、工控采集板卡中，这类光耦会布置在外接端口处，将外部现场输入的开关信号隔离后传入主控逻辑单元，避免现场布线引入的干扰、误接强电等情况损坏核心控制电路。

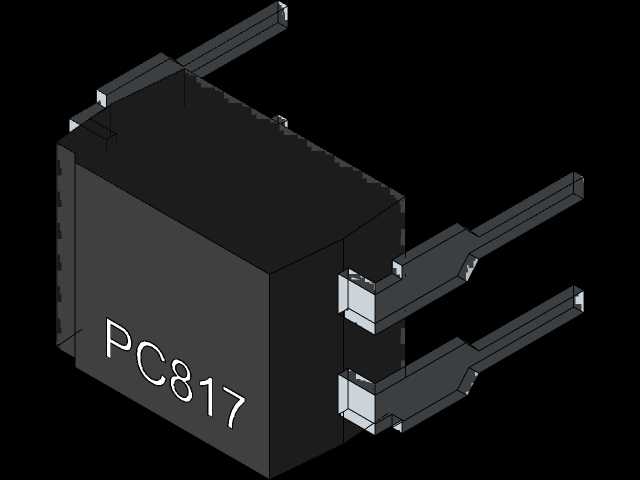

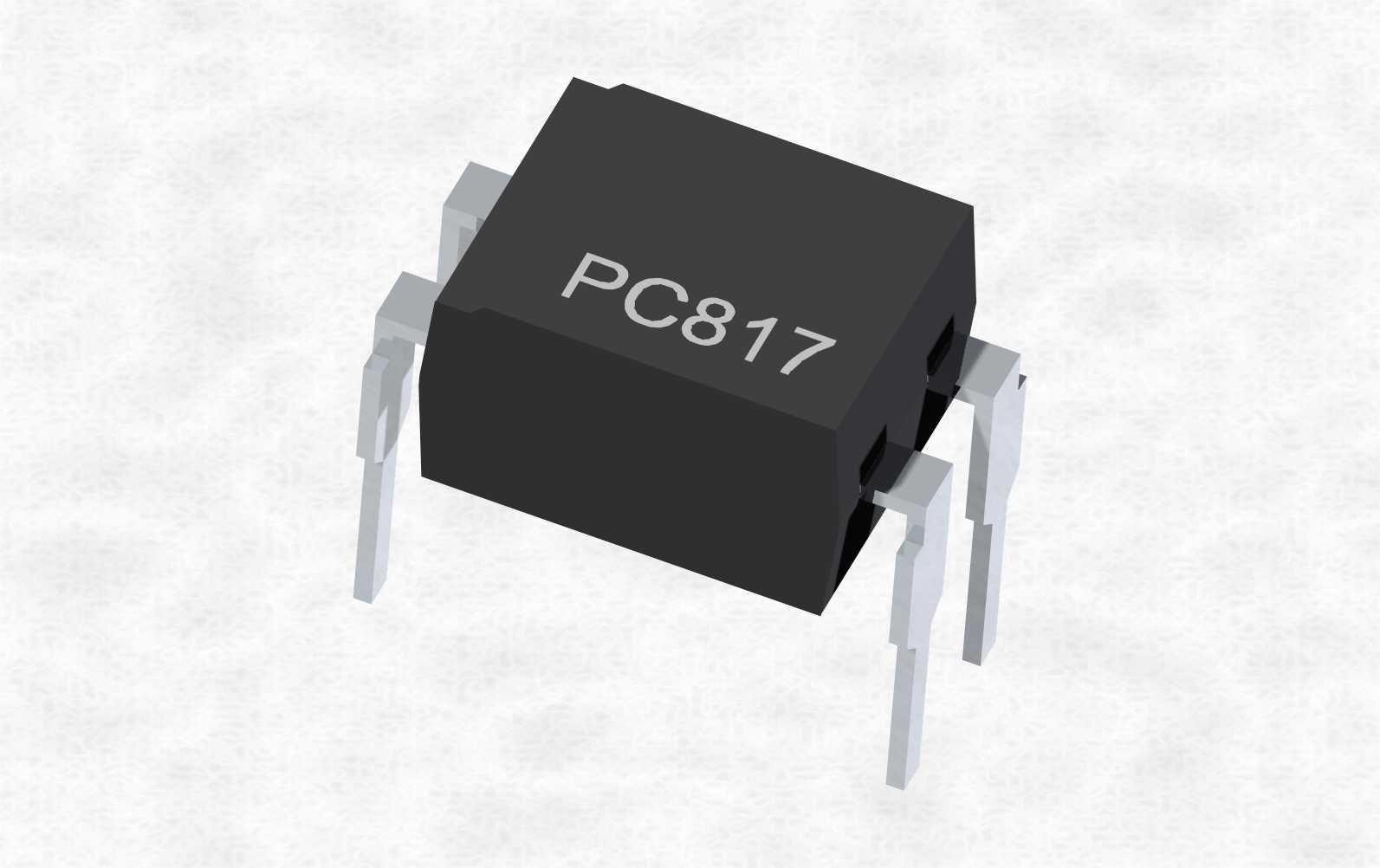

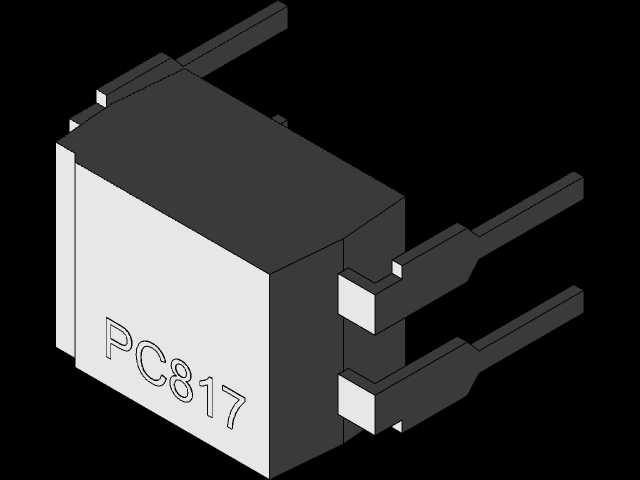

在设计这款三维模型时，首先严格还原了直插DIP-4封装的真实结构比例，主体塑壳部分采用方正的黑色阻燃环氧树脂塑封造型，表面清晰标识器件型号，四个引脚按照标准直插封装的引脚间距排布，引脚的截面尺寸、伸出长度、弯折角度都完全匹配实际量产器件的尺寸参数，能够直接导入PCB布局软件中完成板级装配干涉校验，也可以用于整机产品的结构装配模拟，验证器件与周边壳体、散热件、相邻元器件的安装间隙是否符合生产要求。模型还原了塑壳的倒角细节、引脚根部与塑封体结合的过渡结构，外观质感贴近真实器件的哑光塑面与金属引脚的金属光泽，既可以用于生产环节的结构验证，也能用于教学演示、产品展示场景中直观呈现光耦的外形结构。

从安装边界来看，这款直插光耦的引脚间距符合行业通用的2.54mm标准排距，适配常规PCB板的通孔焊接工艺，安装时需要预留的板上空间包含塑壳本体的投影区域，以及引脚伸出焊盘后的焊接余量，同时在高压隔离应用场景中，模型的尺寸参数也能辅助设计人员核算器件两侧的爬电距离是否满足安规要求，在整机结构设计时，可通过导入该模型确认器件上方的壳体预留高度是否足够，避免装配时出现塑壳被挤压、引脚变形的问题，为电路板装配、整机结构布局提供精准的三维参照。
