库伯勒AK07.00机电式脉冲计数装置结构

　　在工业现场的脉冲信号采集计数场景中，这类机电式脉冲计数装置常被配套在各类需要累计动作频次、脉冲输出量的设备回路里，比如输送线的工件计数、旋转轴的转数累计、冲压设备的冲程计数等工况，不需要复杂的供电与通讯配置，依靠脉冲信号触发就能完成机械式的数字累加，可靠性远高于普通电子式计数模块，在强电磁干扰、工况波动大的车间环境里能长期稳定运行，不会因为瞬时掉电丢失累计数据。

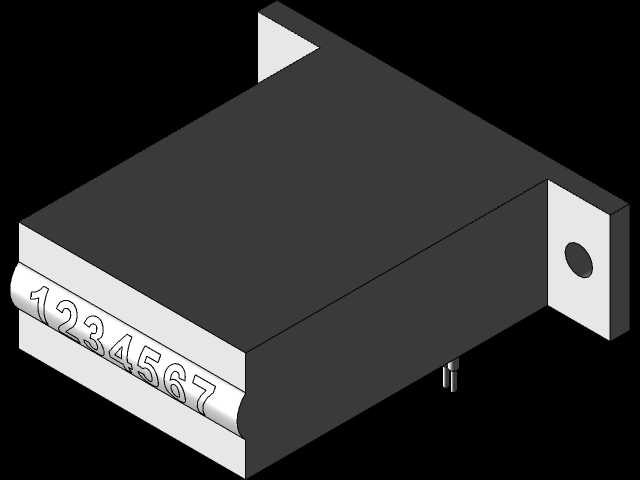

　　从结构设计来看，这款计数装置采用立式主体加侧伸安装法兰的布局，主体部分为黑色绝缘壳体，顶部印有1-7的数字标识位，对应七位累计计数的显示窗口，出线端从壳体底部侧方引出红黑两根引线，用于接入脉冲触发回路，安装法兰与主体为一体化成型结构，法兰上预留两个安装孔，安装孔直径为3.5mm，适配常规的M3规格安装螺钉，能直接固定在设备面板或者安装支架上，不需要额外设计转接固定件。

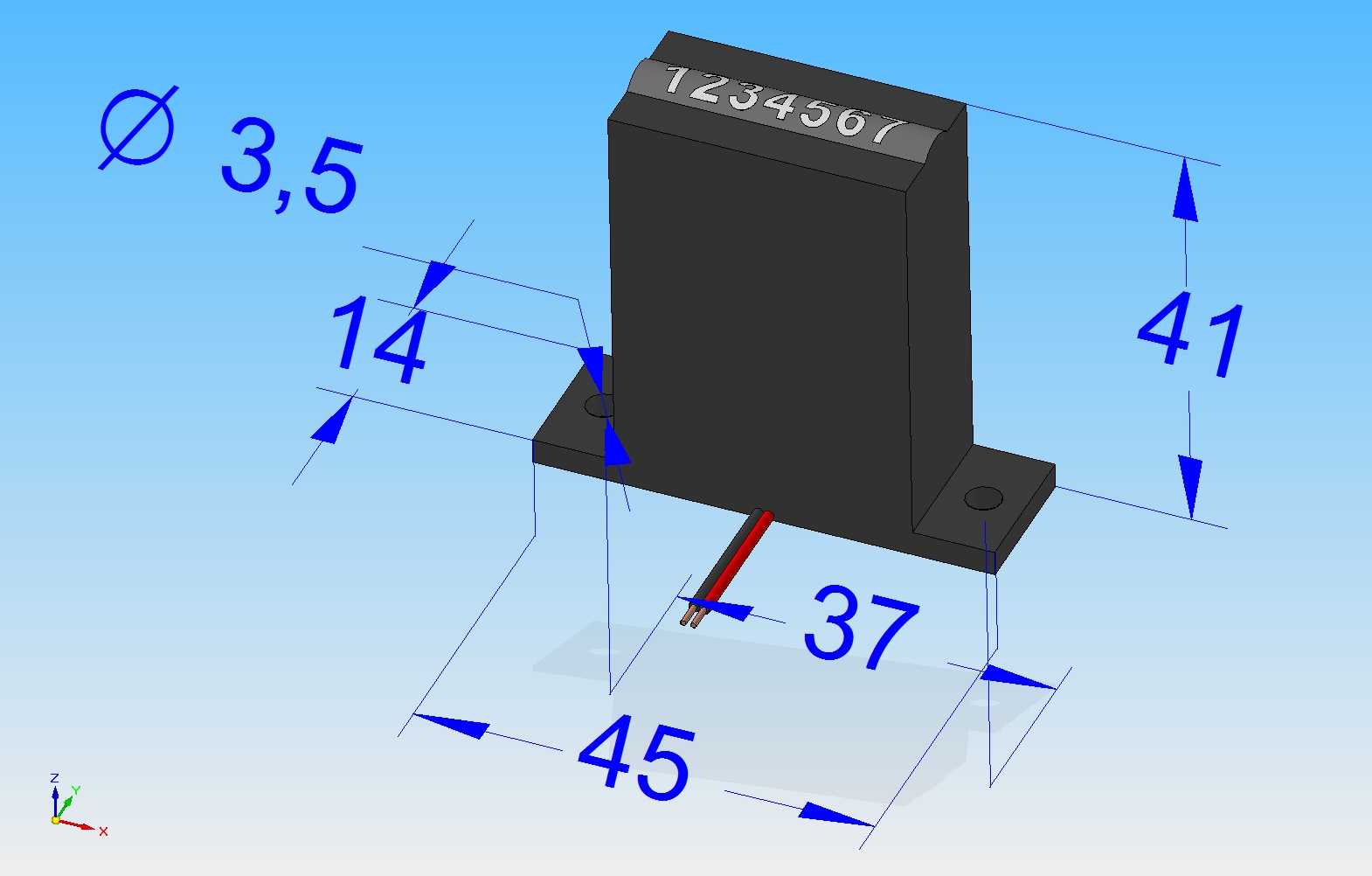

　　尺寸边界方面，整个装置的总长度为45mm，主体部分的宽度为37mm，安装法兰的厚度方向尺寸为14mm，装置整体总高度为41mm，在做设备布局设计时，需要在主体上方预留至少5mm的操作与观察空间，前方不能有遮挡计数窗口的结构件，出线端需要预留至少20mm的引线弯折空间，避免引线根部长期受力出现断线问题。设计思路上，这款产品充分考虑了工业现场的安装兼容性，安装孔的跨距适配主流的面板开孔尺寸，壳体采用耐油污、抗冲击的绝缘工程塑料材质，能适配车间里常见的切削液、润滑油飞溅的环境，机电式的计数核心不需要持续供电，仅在脉冲触发时消耗极小的能量，累计数值通过机械字轮存储，掉电后数据不会丢失，适合长期无人值守的计数场景。

　　在做配套设备的结构设计时，需要注意安装面的平面度公差控制在0.2mm以内，避免安装时法兰受力不均导致壳体变形，影响内部计数机构的正常运转，引线接入时需要区分正负极性，反向接入虽然不会损坏计数装置，但无法正常触发计数动作，安装完成后可以手动输入测试脉冲，确认字轮进位顺畅无卡滞。这类计数装置和普通的电源类元件布局逻辑不同，不需要考虑大电流的散热空间，但需要远离强磁源，避免外部磁场干扰内部机械机构的正常动作，在控制柜内安装时，可以和低压控制元件布置在同一层，不需要单独预留隔舱，整体占用的安装空间很小，适合在紧凑型设备里做集成配套。从建模角度来看，这个模型还原了产品的所有安装关键尺寸，包括安装孔的位置、出线端的伸出长度、主体的外形轮廓，在做设备整体装配时，可以直接调用这个模型做干涉检查，不需要反复核对样本尺寸，能有效减少设计阶段的尺寸核对工作量，避免因为尺寸偏差导致安装时出现干涉问题。
