旋转式可变电阻电位计结构设计

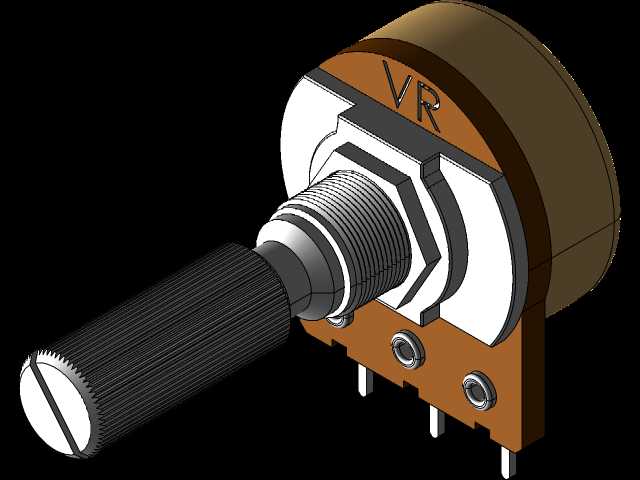

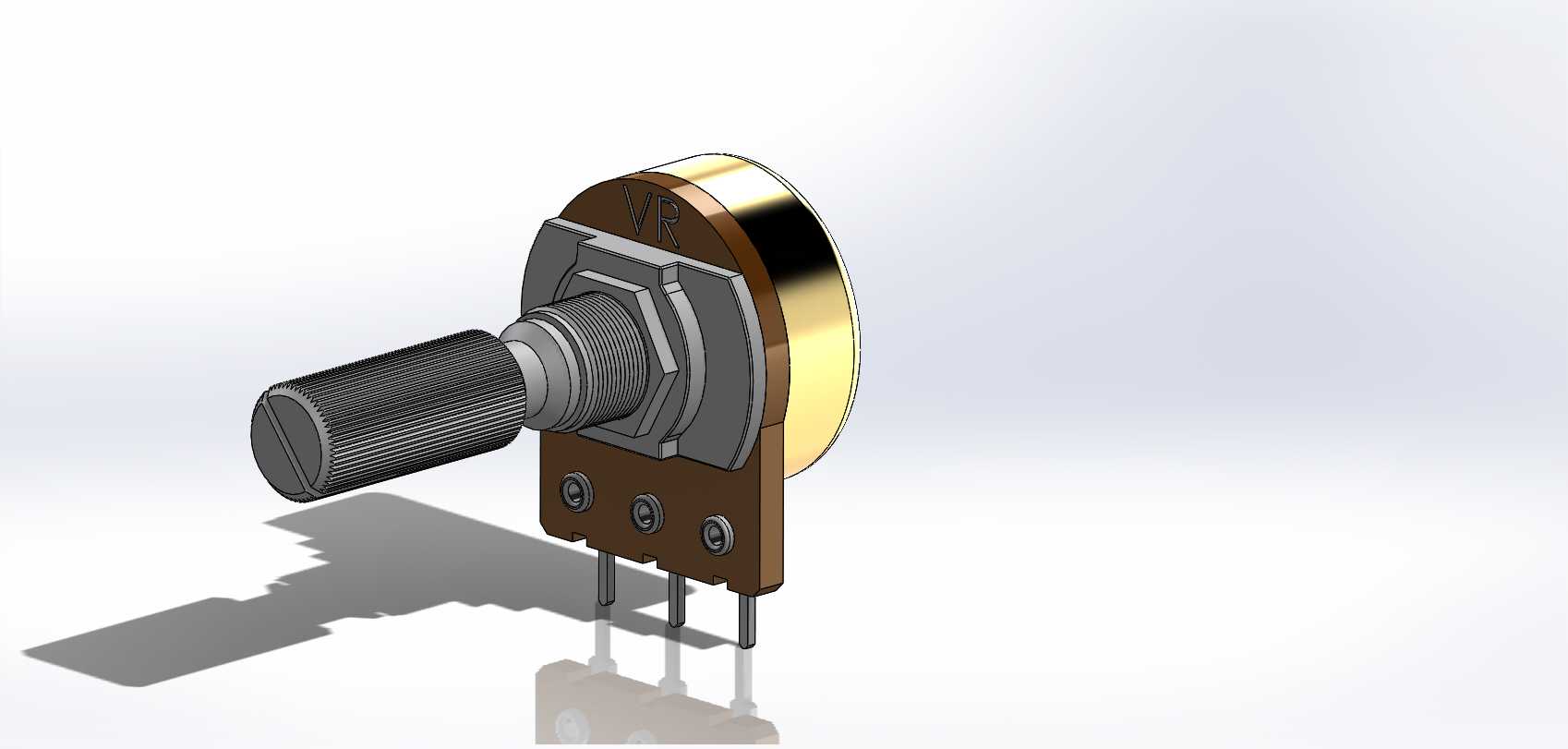

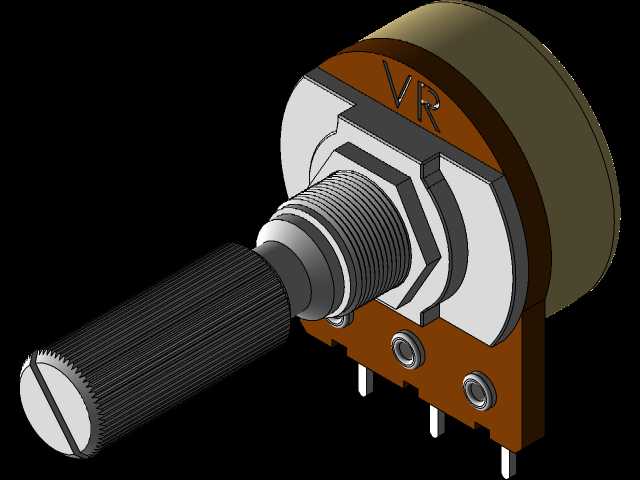

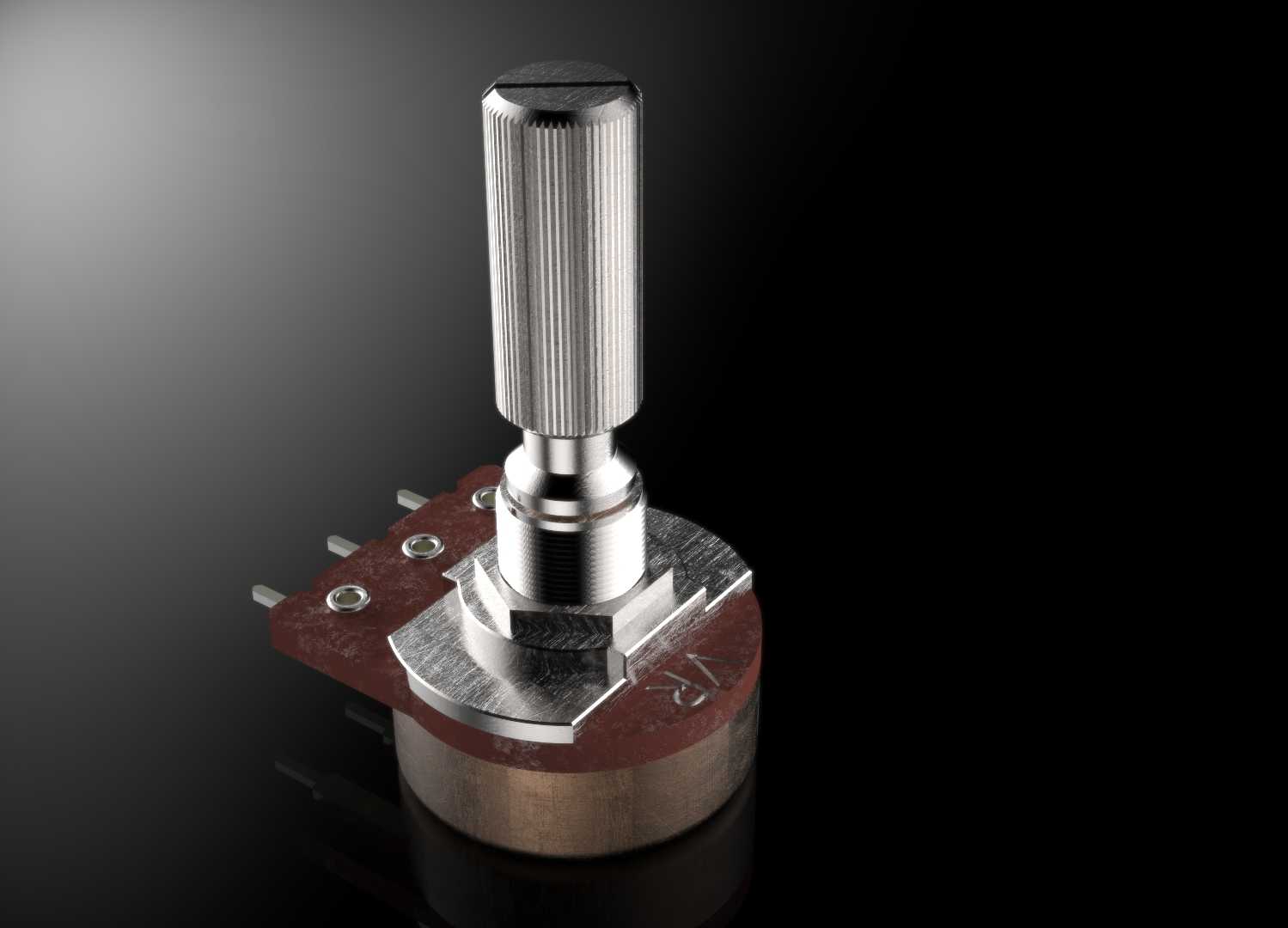

这款旋转式电位计作为电路调节场景中应用极为广泛的基础电子元件，常被用于各类电子设备、工控装置、音频器材、小型家电的信号调节与参数控制环节，承担着分压调节、电流限流、信号增益调整、参考电压校准等核心功能，是模拟电路搭建、设备参数调试过程中不可或缺的基础元器件。在实际应用场景中，这类电位计既可以单独作为可调电阻接入电路，实现灯光亮度调节、电机转速控制、音频音量调整等直观的参数调节功能，也可以作为传感器的信号校准元件，配合各类检测装置完成阈值设定、零点校准等工作，覆盖消费电子、工业控制、教学实验、仪器仪表等多个领域的使用需求。从功能特性来看，这款电位计采用旋转轴驱动的调节方式，通过转轴带动内部碳膜基片上的滑动触点移动，改变接入电路的有效电阻长度，从而实现电阻值的连续线性调节，调节过程顺滑无卡顿，阻值变化均匀，能够满足绝大多数场景下的连续参数调节需求；元件底部设置三个直插式引脚，分别对应电阻体两端与滑动抽头，适配常规的PCB板插装焊接工艺，引脚长度与间距符合通用电子元件的安装规范，焊接固定后连接稳固，不易出现松脱、接触不良等问题。在设计思路上，这款电位计充分兼顾了使用可靠性与安装便捷性：转轴部分采用带滚花纹理的金属轴设计，既可以直接手动拧动调节，也可以配套旋钮帽安装，滚花结构能够增大旋钮与转轴之间的摩擦力，避免调节过程中出现打滑；转轴根部设置六角锁紧螺母与定位垫片，能够将电位计主体牢固固定在设备面板或PCB支架上，可承受一定力度的旋转调节操作而不发生移位；主体基座采用绝缘耐温的电木材质，既能够保证引脚之间的绝缘性能，也可以承受焊接过程中的高温，避免焊接热量损坏内部电阻体；电阻体外侧设置金属保护外壳，既可以屏蔽外界电磁干扰对电阻信号的影响，也能够保护内部碳膜层不受灰尘、潮气的侵蚀，提升元件的长期使用稳定性。从外形尺寸与安装边界来看，这款电位计主体为圆形薄型结构，整体厚度较小，不会占用过多的设备内部空间，适合在紧凑型电子设备内部安装；转轴伸出长度适配常规设备面板的厚度范围，锁紧螺母的规格符合通用电子元件的安装开孔尺寸，安装时仅需在面板或支架上开设对应直径的圆孔，即可通过螺母完成快速固定；底部引脚的排布间距符合标准插装元件的孔位规范，能够直接适配通用PCB板的焊盘设计，无需额外定制安装孔位，大幅降低了设备设计阶段的适配难度，也方便后期的元件更换与维护。
