内燃机核心部件活塞结构三维设计

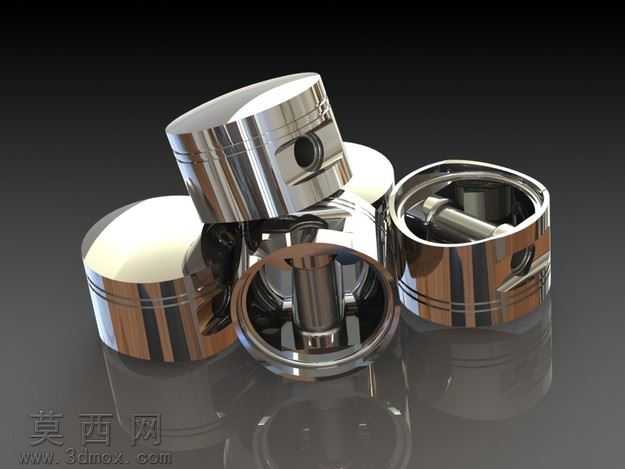

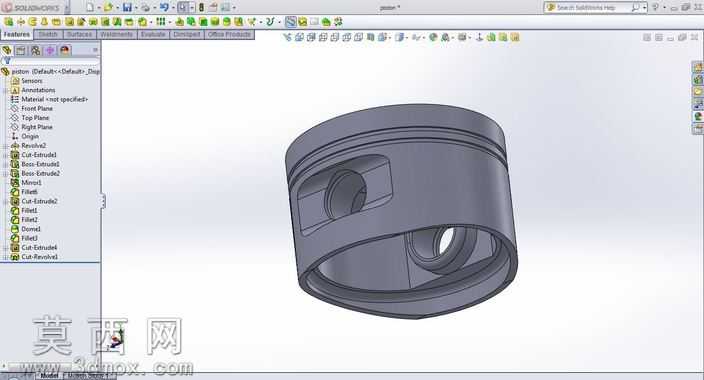

本次活塞三维设计围绕内燃机核心往复运动部件的功能需求展开，建模阶段优先还原活塞的真实工作结构，首先构建活塞顶部的燃烧室适配轮廓，根据常规汽油机活塞的顶面造型特征，完成曲面曲率的连续过渡，保证顶面与高温燃气接触区域的结构合理性。随后依次构建活塞头部的环槽结构，精准还原气环、油环的安装槽位尺寸比例，槽位的倒角、退刀结构都按照实际加工标准做细节处理，避免建模过程中出现结构失真。活塞裙部的型线设计参考了实际工作中的热变形补偿特征，做了微椭圆度的结构处理，还原裙部在工作状态下与气缸壁的适配接触形态，同时完成活塞销座孔的同轴结构建模，预留出活塞销的安装配合空间，销座与裙部的过渡区域做了加强筋式的圆滑过渡，还原真实活塞的强度分布设计。材质与渲染阶段，为模型赋予高光亮面金属材质，模拟铝合金活塞经过精密机加工后的金属质感，调整材质的反射参数与粗糙度，还原金属表面在光照下的清晰反射效果，同时在场景中搭建深色反光地面，通过环境反射强化活塞金属件的质感表现，渲染时采用三点布光方案，主光突出活塞顶部与侧面的机加工纹理轮廓，辅光弱化结构暗部的死黑区域，轮廓光勾勒活塞的边缘形态，最终呈现出金属零件的精密质感。设计过程中充分考虑活塞的实际工作逻辑，各部分结构的比例都参考量产活塞的参数设定，保证模型既具备外观展示效果，也能清晰呈现活塞的内部结构与装配关系，配套的建模教程可帮助学习者掌握回转类机械零件的曲面建模、结构细节处理、金属材质渲染的全流程技巧，理解动力系统核心零件的设计逻辑与结构要点。
