SFP光模块金属外壳结构设计

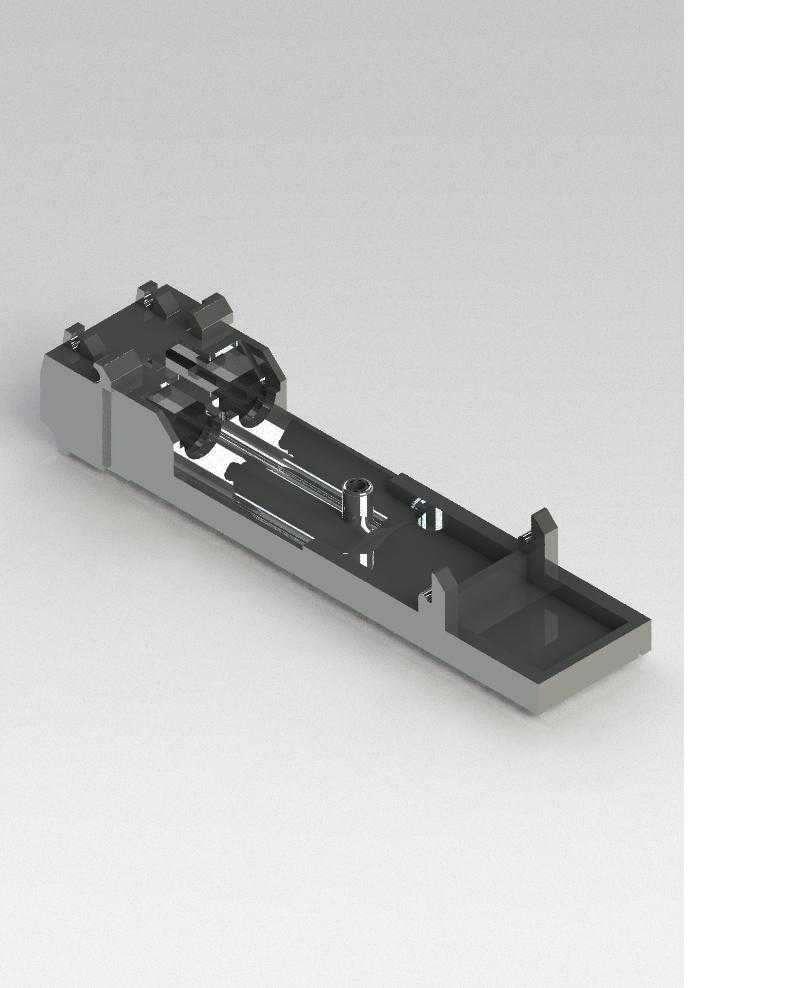

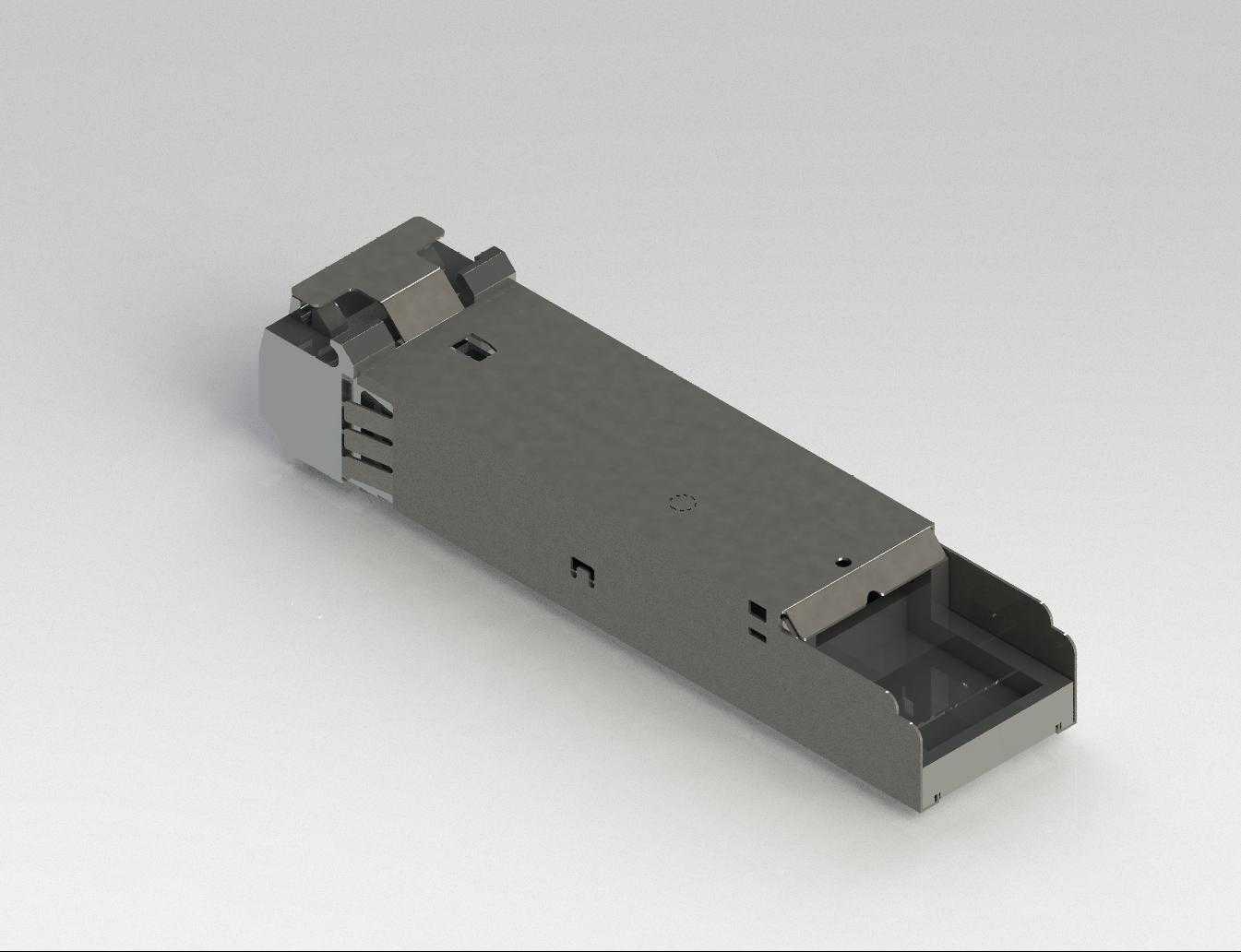

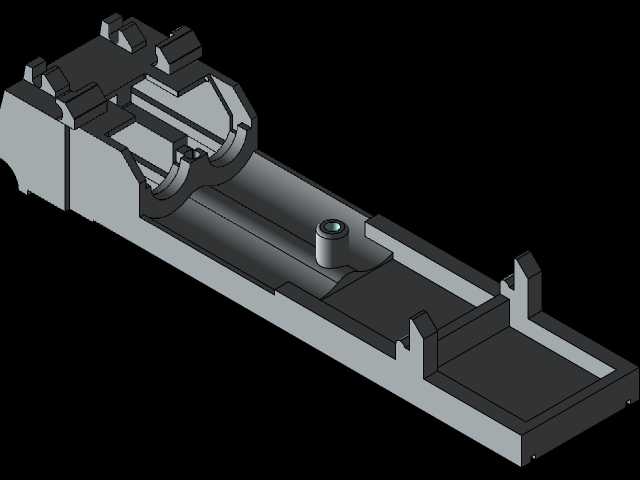

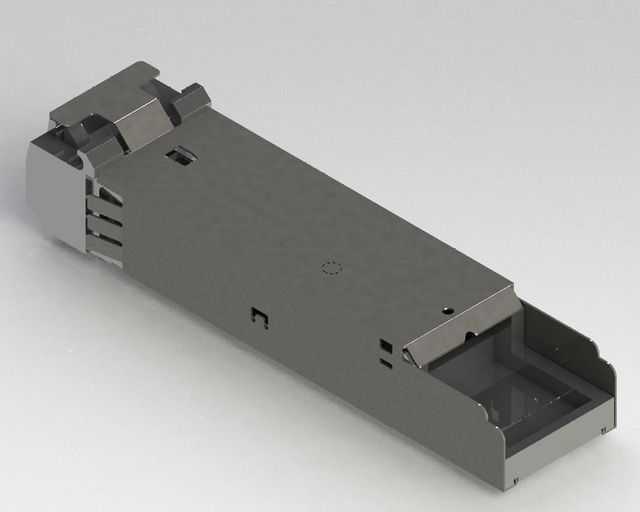

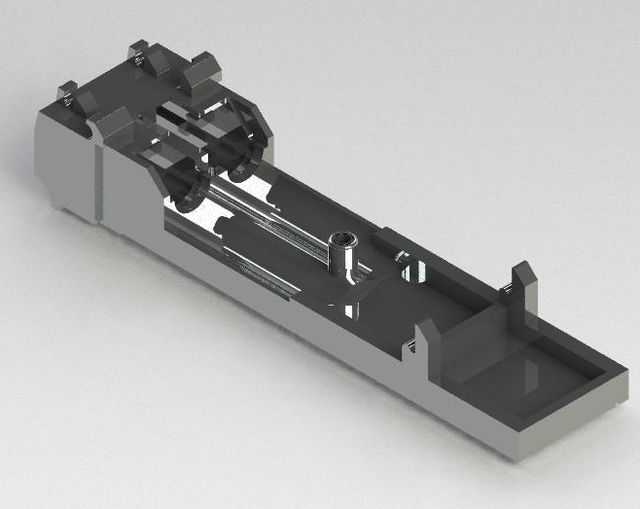

这款SFP光电外壳是光通信传输链路中的核心配套结构件，主要应用于数据中心交换机、服务器网卡、光纤收发器、工业以太网设备等场景，承担光模块核心器件的防护、电磁屏蔽、插拔导向与定位固定功能，是保障光信号稳定传输的重要结构载体。在实际通信组网场景中，该外壳需要适配标准SFP插槽的安装要求，为内部的光发射组件、光接收组件、驱动电路芯片提供可靠的物理防护，隔绝外界粉尘、潮气以及外力磕碰对精密光电器件的损伤，同时通过金属壳体的连续导通结构实现电磁屏蔽效果，避免外界电磁干扰影响光信号传输质量，也防止模块自身工作产生的电磁辐射对外围设备造成干扰。从设计思路来看，这款外壳严格遵循SFP MSA多源协议的尺寸规范，整体采用长条形薄壁冲压结构，主体选用锌合金压铸搭配不锈钢冲压弹片的组合材质，兼顾结构强度与轻量化需求。外壳前端设置有标准的插拔导向斜面，能够引导模块顺利进入设备插槽，避免插装过程中出现卡滞、针脚偏移等问题；侧面预留的弹性卡扣结构，在模块插入到位后可与插槽内的卡位结构卡合，实现模块的可靠固定，防止设备运行过程中受振动影响出现模块松脱、链路中断的问题；壳体表面开设的多组散热槽孔，能够将内部光电器件工作产生的热量快速传导散发，避免高温环境下器件性能衰减，延长模块的连续工作寿命。在安装边界设计上，外壳的整体长宽高尺寸完全匹配标准SFP插槽的安装空间，壳体壁厚控制在合理范围内，既保证整体结构的抗形变能力，满足上千次插拔的结构强度要求，又尽可能压缩壳体占用空间，提升通信设备端口的排布密度。外壳尾部预留有光纤接口的避让空间，能够适配LC型光纤接头的插装需求，同时壳体内部设置有多组定位筋位，可对内部PCB板、光器件组件进行精准限位，避免组装过程中出现器件偏移，保障内部光路与电路的对位精度。外壳表面采用哑光镀镍处理，在提升金属表面抗氧化能力的同时，减少插拔过程中的表面磨损，长期使用也能保持稳定的导通屏蔽性能，适配机房、工业现场等多种复杂工作环境的使用需求。
