台式金属板材激光切割加工设备结构设计

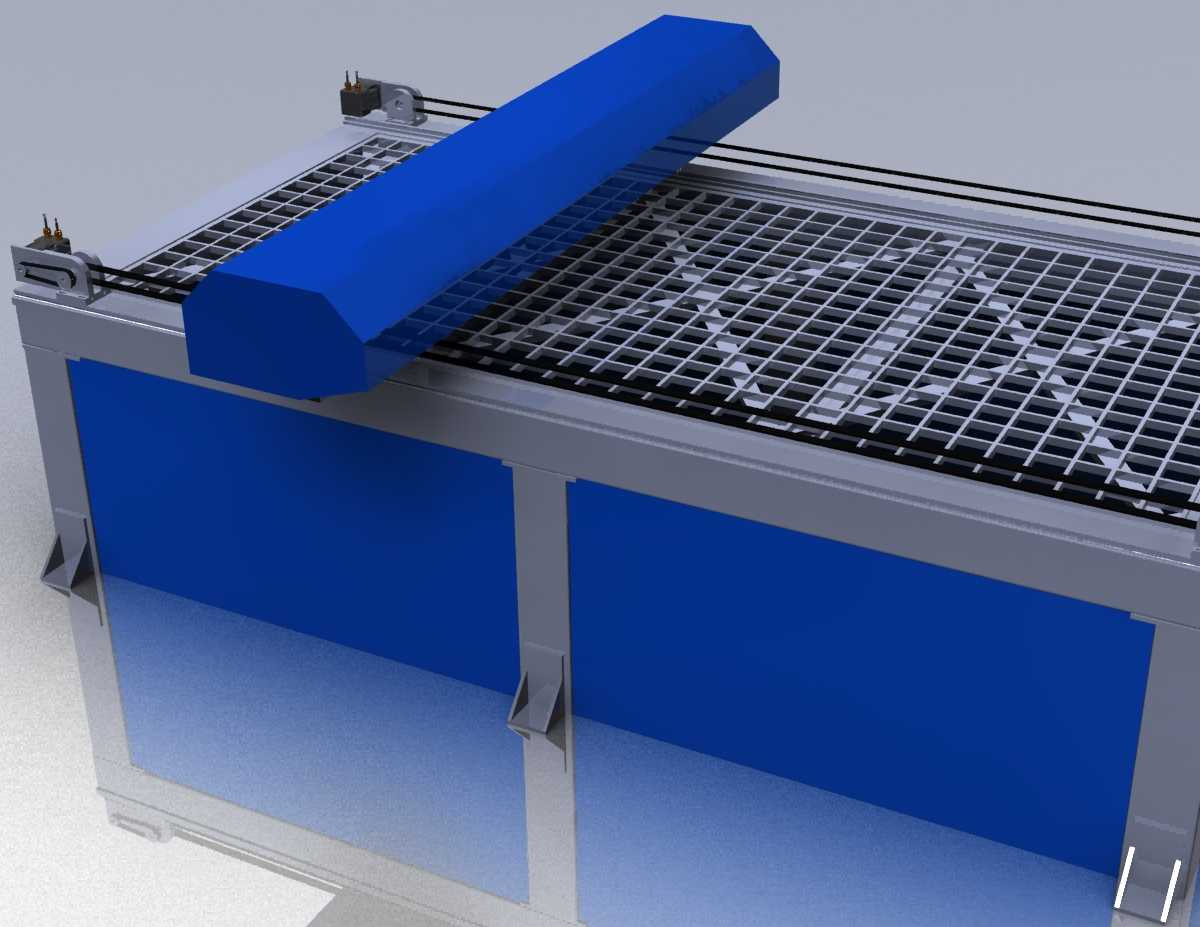

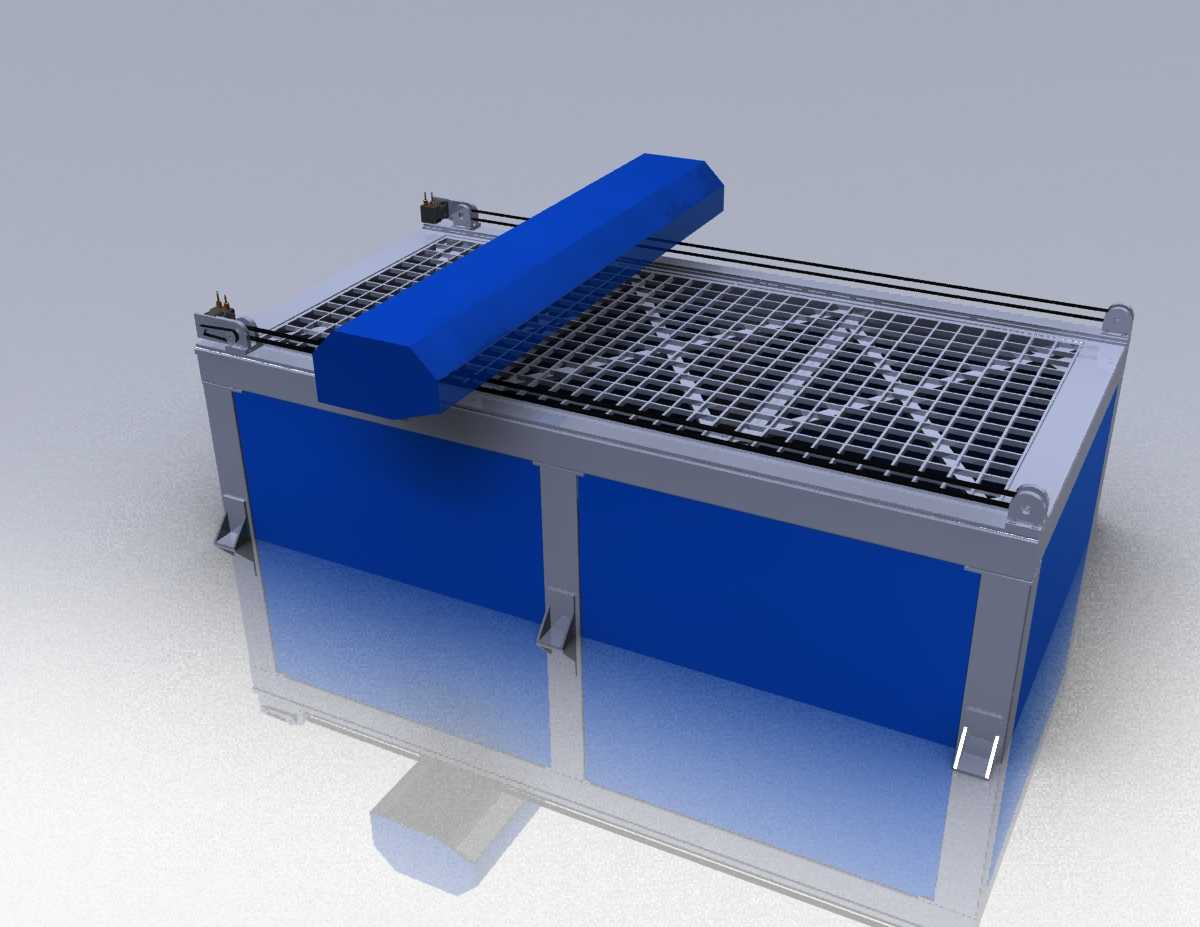

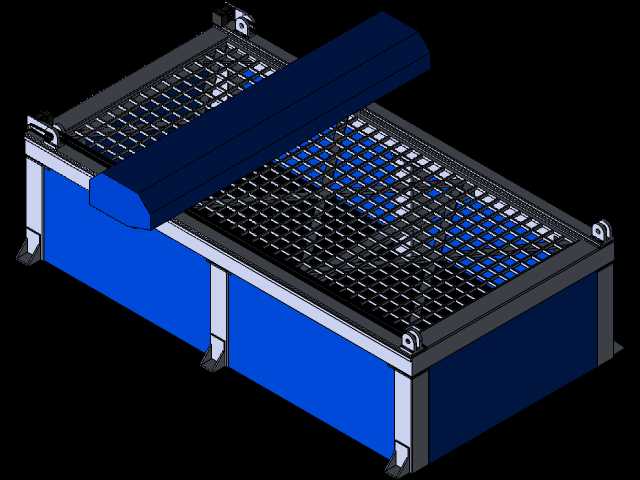

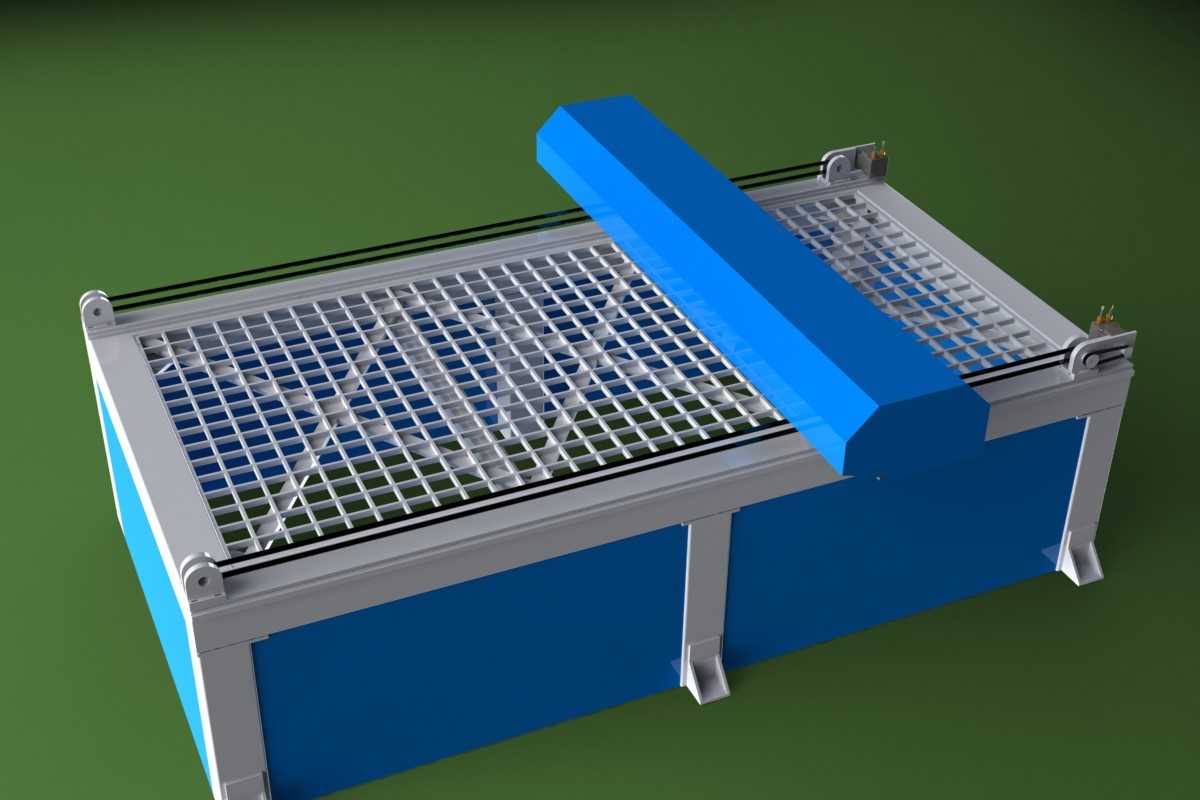

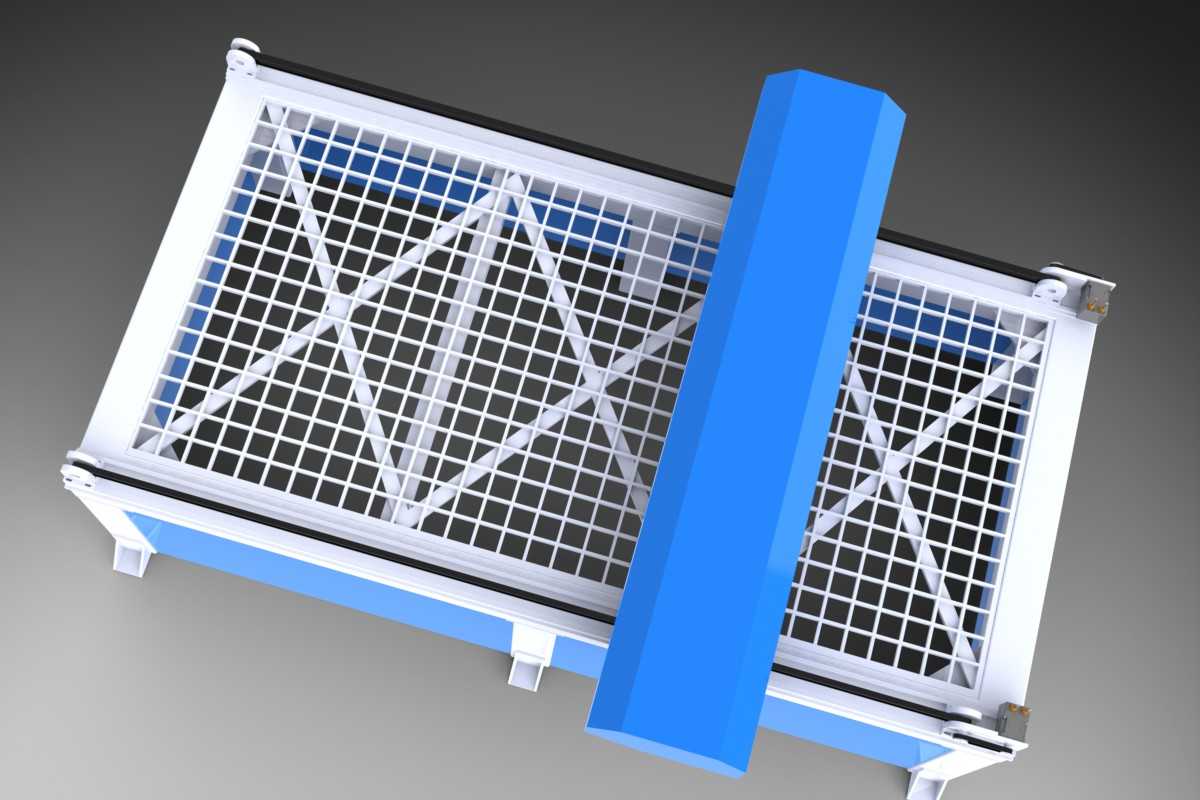

这款激光加工设备主要面向中小型金属加工车间、广告标识制作工坊、五金配件加工厂等场景使用，可完成碳钢、不锈钢、亚克力、薄木板等多种材质的平面切割作业，替代传统的冲裁、锯切工序，无需开模即可实现复杂轮廓的快速加工，适配小批量定制化生产与批量零件加工的双重需求，能有效缩短加工准备周期，降低异形零件的加工门槛。设备整体采用台式龙门结构设计，底部为一体式焊接柜体框架，柜体侧面设置封闭护板，既可以收纳内置的电气控制组件、气路管路与辅助配套装置，也能通过框架的刚性结构承托上部的加工平台，避免长期承重出现结构形变。上部加工区域采用网格栅格台面设计，栅格条均匀排布形成镂空支撑结构，既可以稳定承托待加工板材，也能让切割过程中产生的熔渣、废料直接落入下方集渣空间，减少台面堆积对加工精度的干扰，同时栅格的镂空结构可以避免激光束穿透板材后损伤台面本体，延长台面的使用寿命。横向移动的激光头搭载横梁采用双边同步驱动结构，横梁两端通过线性导轨与床身两侧的导向结构连接，运行过程中可保证横梁移动的平行度，避免单侧驱动带来的偏移误差，激光头组件可沿横梁做纵向进给，配合横梁的横向移动实现加工平面内全区域的覆盖，可满足最大加工幅面内任意轮廓的走刀需求。设备的安装边界需预留足够的操作与维护空间，设备本体占地适配常规工业车间的工位布局，安装时需保证地面水平度偏差在允许范围内，避免床身倾斜影响导轨运行精度，设备后侧需预留气路、电路连接的操作空间，前侧预留上下料的操作区域，两侧预留导轨维护、润滑的作业空间。设计过程中重点考量了结构刚性与运行精度的平衡，床身框架采用加厚型材焊接后做时效处理，消除焊接内应力，避免长期使用出现结构变形，导轨安装面做精密铣削加工，保证装配后的直线度与平行度，移动横梁采用轻量化刚性结构设计，在保证结构强度的前提下降低移动负载，提升设备的动态响应速度，让高速走刀切割时也能保持稳定的轨迹精度。设备的护罩结构采用流线型设计，将传动组件、线缆拖链等运动部件完全包覆在内，既可以避免加工过程中产生的粉尘、碎屑进入传动结构造成部件磨损，也能防止操作人员误触运动部件，提升设备运行的安全性，柜体下部设置可调支撑脚，可在安装时微调设备水平，适配不同平整度的地面安装条件。
