机房布线用组装式电缆敷设支撑槽架

这款电缆支撑槽架主要面向数据中心机房、工业厂房配电区、通信基站线缆廊道等场景的线缆敷设需求，用来规整排布强电供电线缆、弱电信号线缆，替代传统零散的扎带固定方式，让线缆排布层次清晰，既方便后期运维排查线路，也能避免线缆杂乱堆叠带来的散热不畅、外力剐蹭破损风险，同时给线缆提供稳定的物理防护，隔绝施工过程中的落灰、踩踏、意外碰撞损伤。

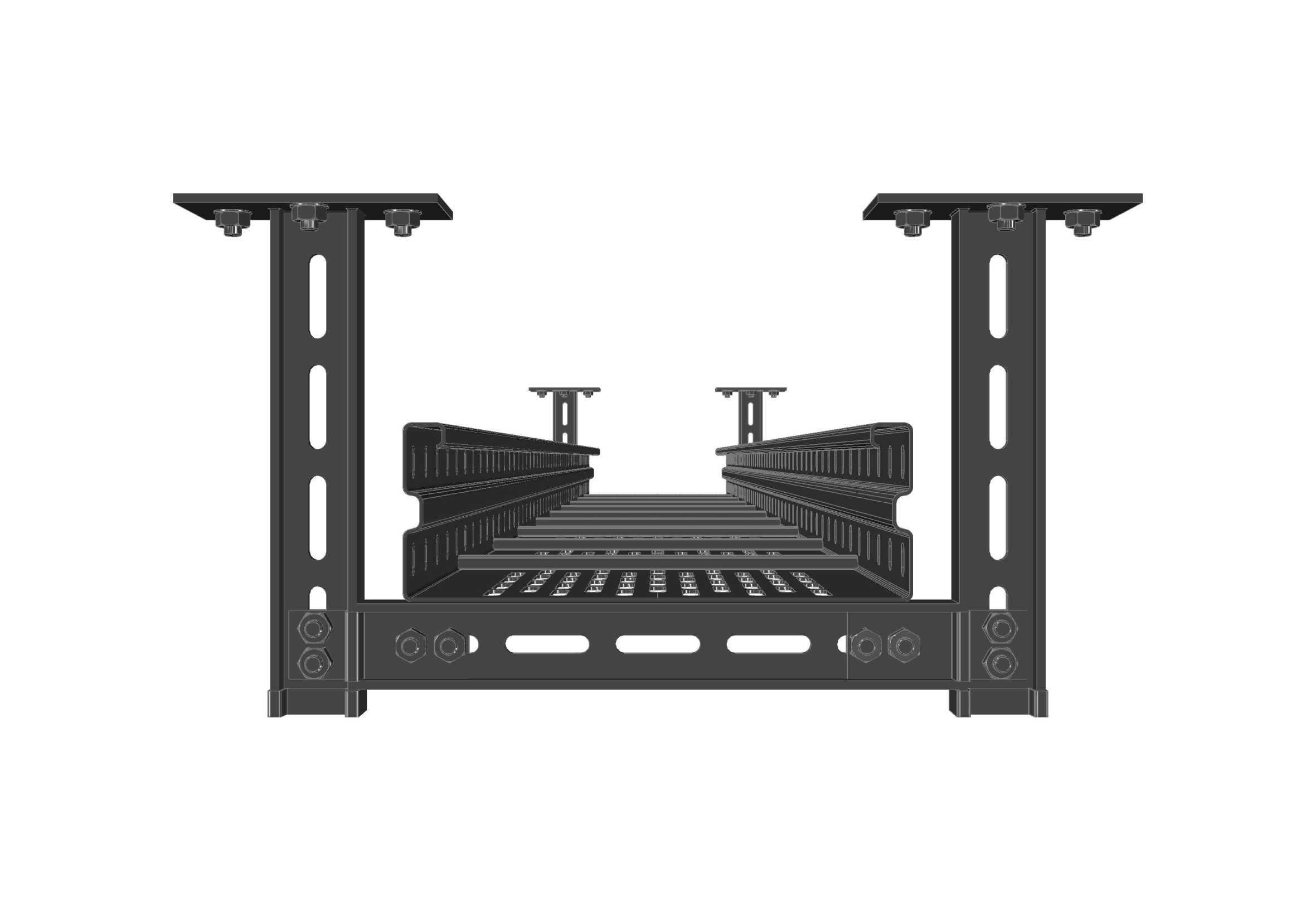

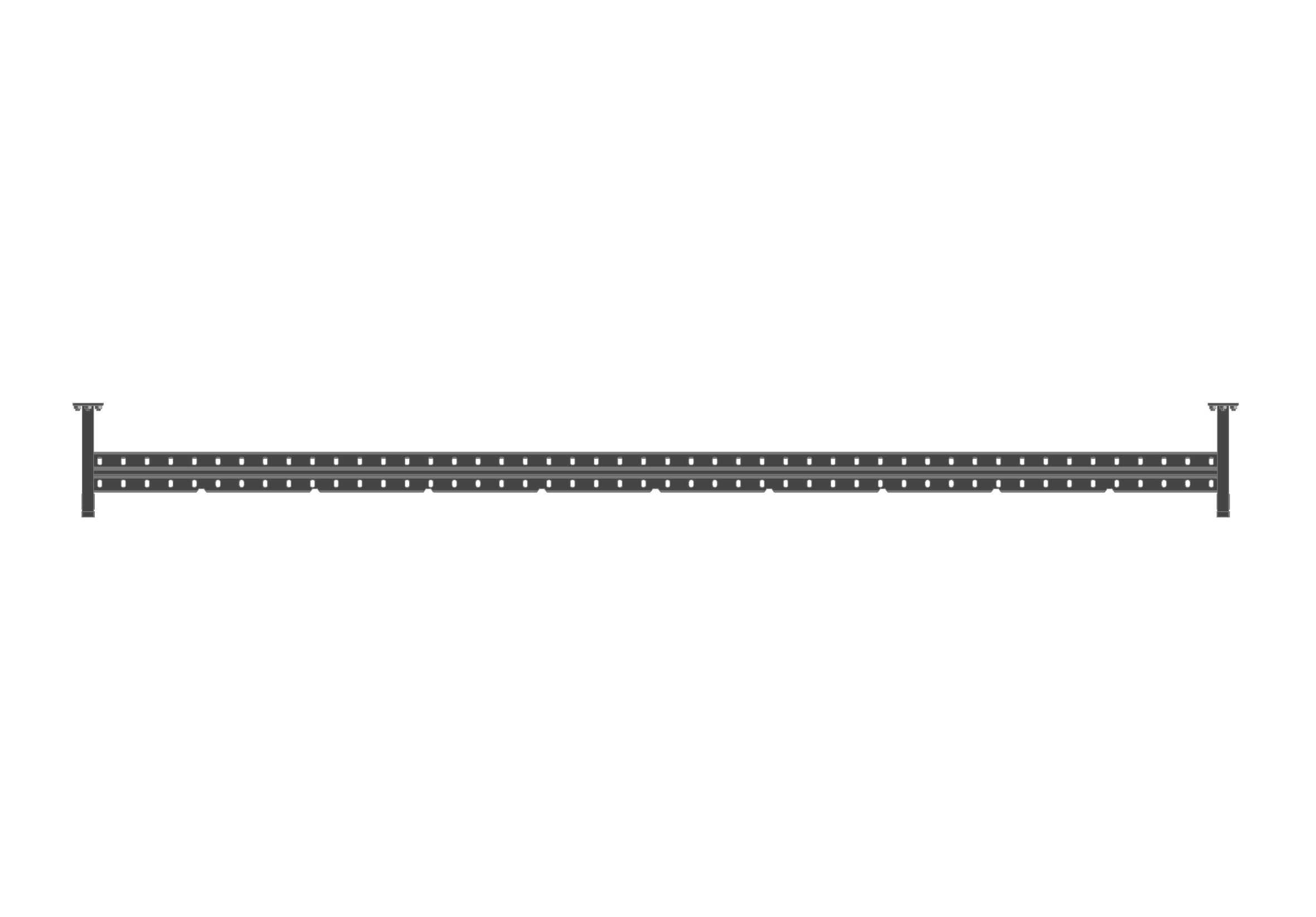

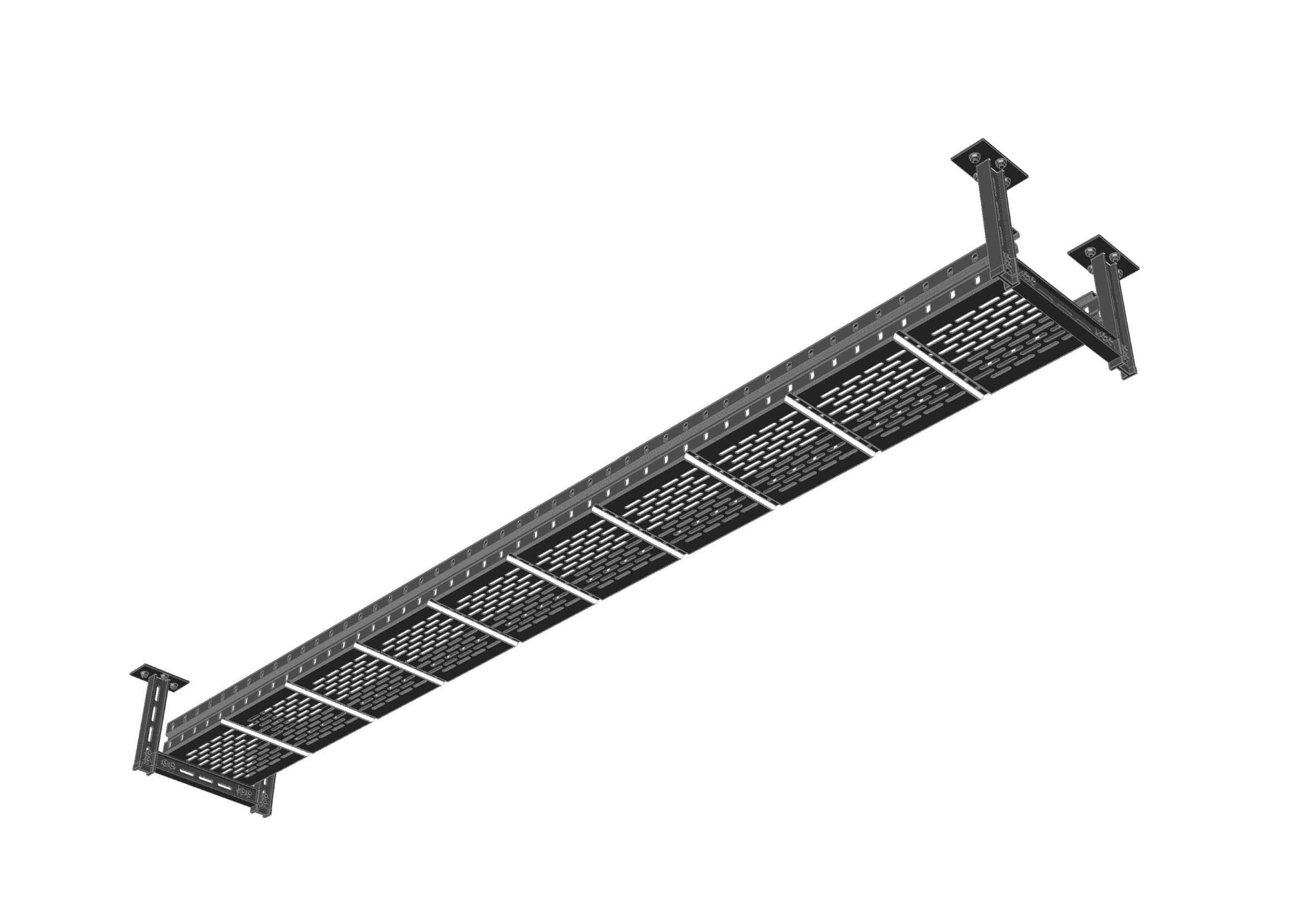

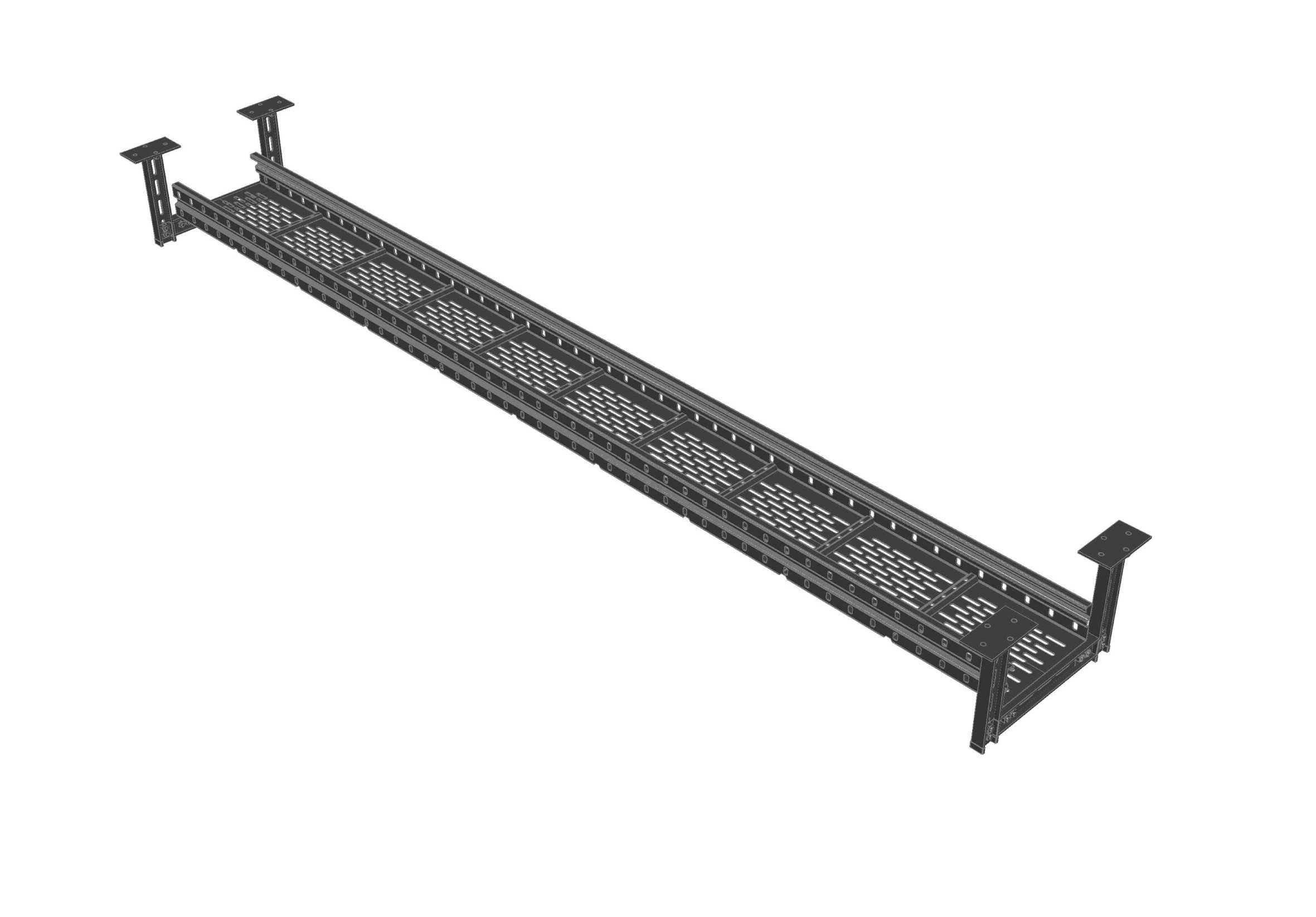

从功能设计来看，槽架采用分层承托结构，槽身带有均匀排布的散热通孔，线缆运行过程中产生的热量可以通过孔洞快速散出，避免密闭槽体内热量积聚加速线缆绝缘层老化；两侧的立式支撑立柱带有多组长条形调节孔位，可以根据现场实际布线的线缆总直径、排布层数灵活调整槽身的安装高度，适配不同规模的布线容量需求，无需额外切割改造成件。立柱顶端的安装法兰带有预制安装孔，可以直接通过膨胀螺栓固定在建筑顶面、墙面或者吊装支架上，底部的拼接位带有标准化的对接卡扣与螺栓孔，多段槽架可以快速拼接延长，转角、分支位置也可以搭配对应配件完成转向排布，现场安装不需要复杂的定制加工，普通施工人员即可完成组装作业。

设计过程中充分考虑了现场安装的边界适配性，槽身有效敷设宽度为200mm，整体支撑结构的垂直高度为300mm，安装完成后槽体距离固定面的预留空间充足，不会挤压线缆的弯曲半径，满足常规电力电缆、通信线缆的最小弯曲半径要求，避免线缆弯折过度导致线芯断裂、信号衰减。整体采用金属材质一体冲压成型，侧边做了折边钝化处理，没有尖锐毛边，施工过程中不会划伤施工人员或者线缆外皮，结构受力经过校核，满负载排布线缆时不会出现槽身下陷、立柱变形的问题，长期使用结构稳定性可靠。槽架表面做了防锈防腐处理，在普通室内环境下可以长期使用不会出现锈蚀掉漆的问题，适配绝大多数室内布线场景的使用要求。
