低压配电系统7.5kVar功率因数补偿电容结构

　　在低压配电系统的无功补偿环节，这类7.5kVar等级的补偿元件是配电房、工业车间进线柜电容补偿回路里的核心部件，主要作用是抵消感性负载产生的无功电流，降低线路损耗，提升配电变压器的带载效率，避免因功率因数不达标产生的力调电费支出。日常在车间配电改造、箱变内部元器件排布、低压柜结构设计时，经常需要用到这类元件的精准三维结构，来核对安装间隙、母排连接位置以及柜体内部的散热空间预留。

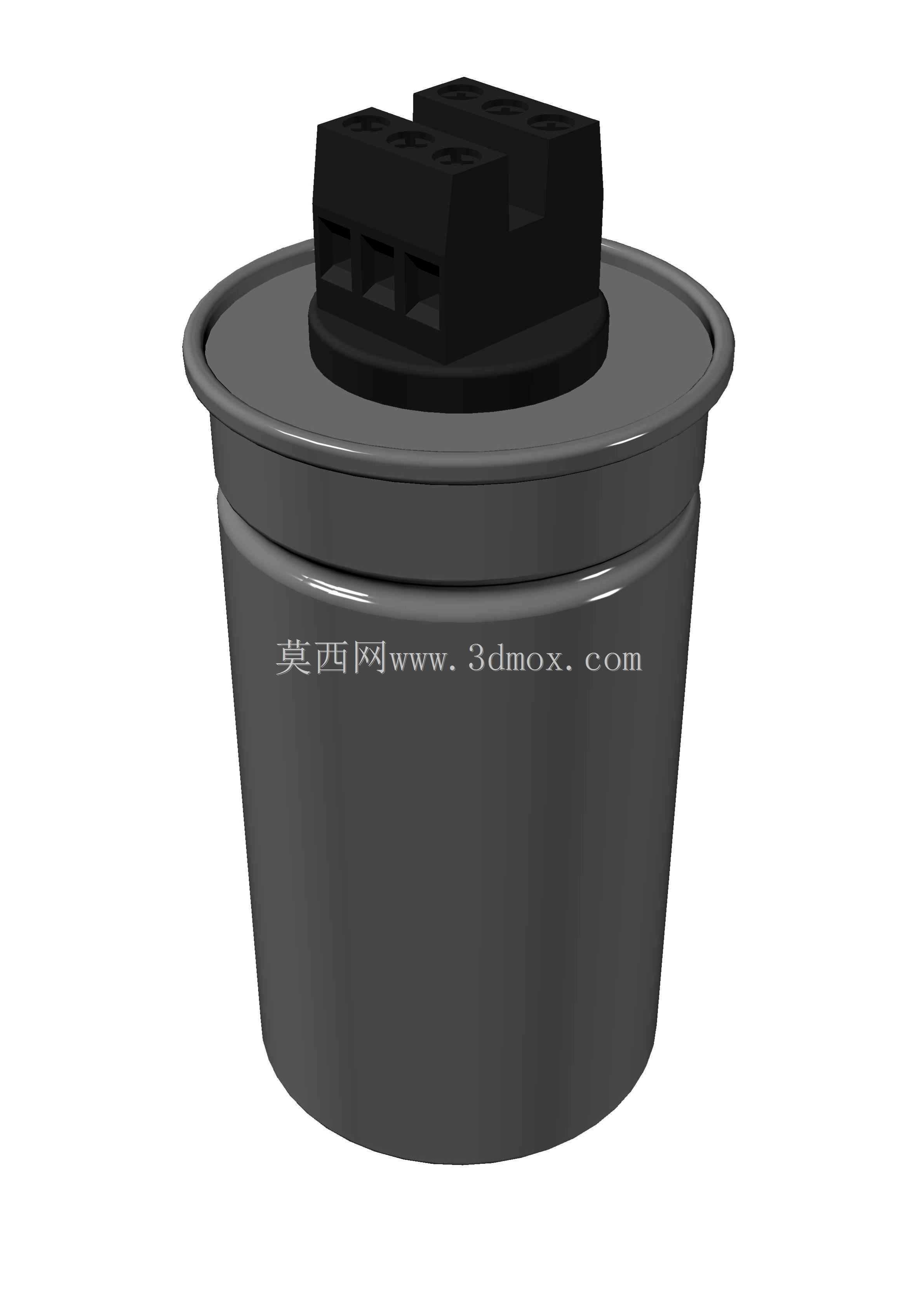

　　从结构设计来看，这款补偿元件采用圆柱形密封壳体设计，壳体采用拉伸成型的金属材质，表面做哑光防腐处理，能够适配柜内高温、多尘的运行环境，顶部的接线端子采用凸起式绝缘基座设计，三个接线位对应三相回路的接线需求，端子之间设置有绝缘隔筋，避免接线过程中出现相间短路的风险，端子基座和壳体之间采用卷边密封工艺，能够防止内部浸渍介质渗漏，同时提升壳体的整体结构强度，应对长期运行过程中的热胀冷缩形变。

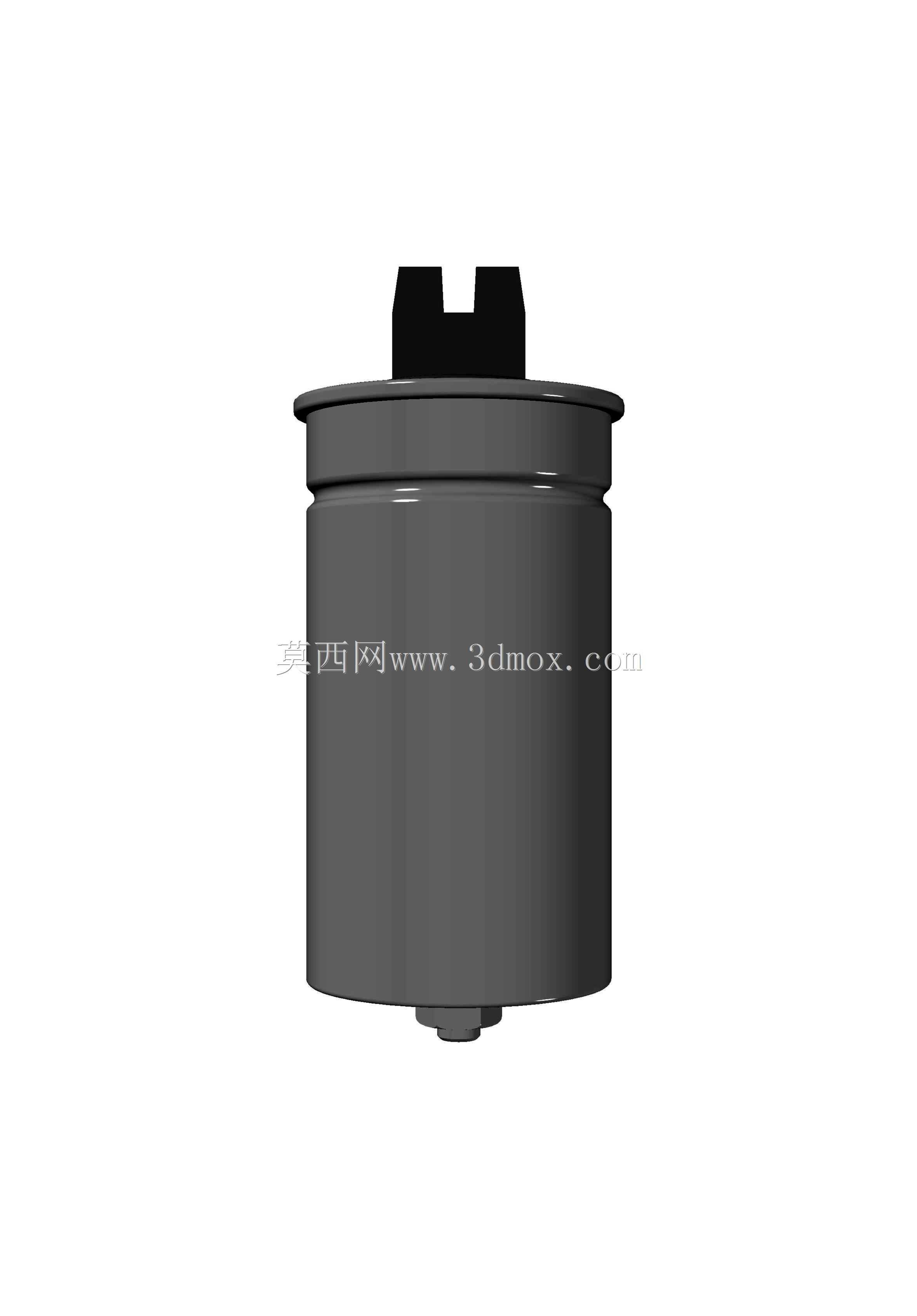

　　做三维建模的时候，首先要确认的是安装边界尺寸：圆柱形壳体的外径是这类元件选型时的核心安装参数，直接决定了电容安装导轨上的排布间距，通常同容量等级的补偿电容外径在110mm到120mm区间，壳体高度不含端子部分在150mm左右，加上顶部端子的整体高度控制在200mm以内，安装时底部可以采用卡装结构固定在柜内的安装梁上，也可以通过底部的固定螺栓做刚性连接，建模时需要预留出底部安装位的固定孔位尺寸，以及接线端子处的接线操作空间——端子顶部距离柜内母排的安全间隙不能小于20mm，相邻两个电容之间的排布间隙要留足15mm以上，保证运行过程中的空气对流散热，避免热量堆积加速电容老化。

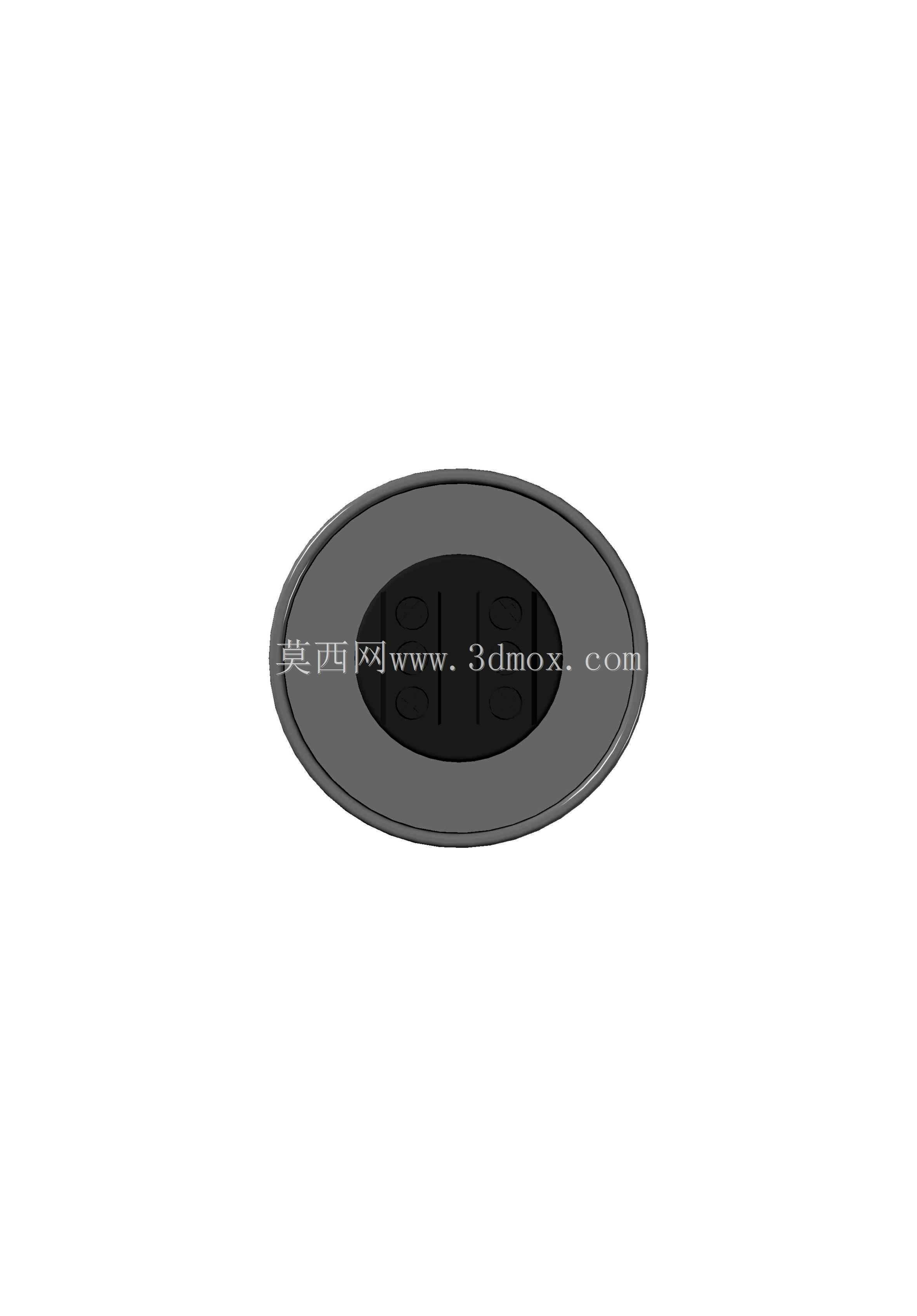

　　从功能特性上，这类自愈式低压补偿电容，内部采用金属化聚丙烯膜作为介质，具备自愈特性，当介质出现局部击穿时，击穿点周围的金属镀层会瞬间蒸发剥离，自动恢复绝缘性能，不需要频繁更换元件。建模过程中需要注意壳体的拔模角度，圆柱形壳体的侧壁带有微小的拔模斜度，从底部到顶部外径有1mm左右的差值，这是拉伸成型工艺决定的，如果建模时做成纯圆柱结构，在做装配干涉检查时就会出现和实际安装不符的偏差。顶部的黑色接线端子部分采用阻燃绝缘材质，建模时要还原端子上的接线螺丝沉孔位置，以及端子表面的相位标识凹槽，方便后续出工程图时标注接线相位。

　　在实际的配电柜体设计场景中，这类电容通常成组排布在电容柜的下部安装仓，每一组电容搭配对应的投切开关或者晶闸管模块，建模时不仅要还原电容本身的结构，还要考虑接线时的线缆弯曲半径，从端子引出的二次线和一次母排都需要预留足够的走线空间，避免和相邻元件产生干涉。另外，电容壳体的接地位置在壳体底部的安装支架处，建模时需要预留接地端子的连接位置，保证装配时接地导线能够可靠连接，符合电气安全规范的要求。

　　很多刚接触配电结构设计的工程师，在建模时容易忽略电容顶部端子的突出高度，导致后期母排加工时出现母排和端子距离过近的安全隐患，或是相邻电容排布时间隙留得不足，夏天高温运行时电容散热不畅，出现鼓包、寿命缩短的问题。这个三维结构完整还原了产品的外部轮廓、端子位置、安装基准，不管是做电容柜的排布设计、安装支架的结构校核，还是做配电系统的三维可视化展示，都能够直接复用，不需要再反复核对样本尺寸，减少设计过程中的尺寸核对工作量，避免因尺寸偏差导致的装配返工。在做结构验证时，可以直接将模型导入装配环境，模拟电容的安装过程，核对安装螺丝的操作空间，以及接线工具的操作角度，保证设计出来的柜体在现场安装时能够顺利施工，不需要现场切割、改装安装支架。
