带格栅承托结构的电缆穿线轴端盖板

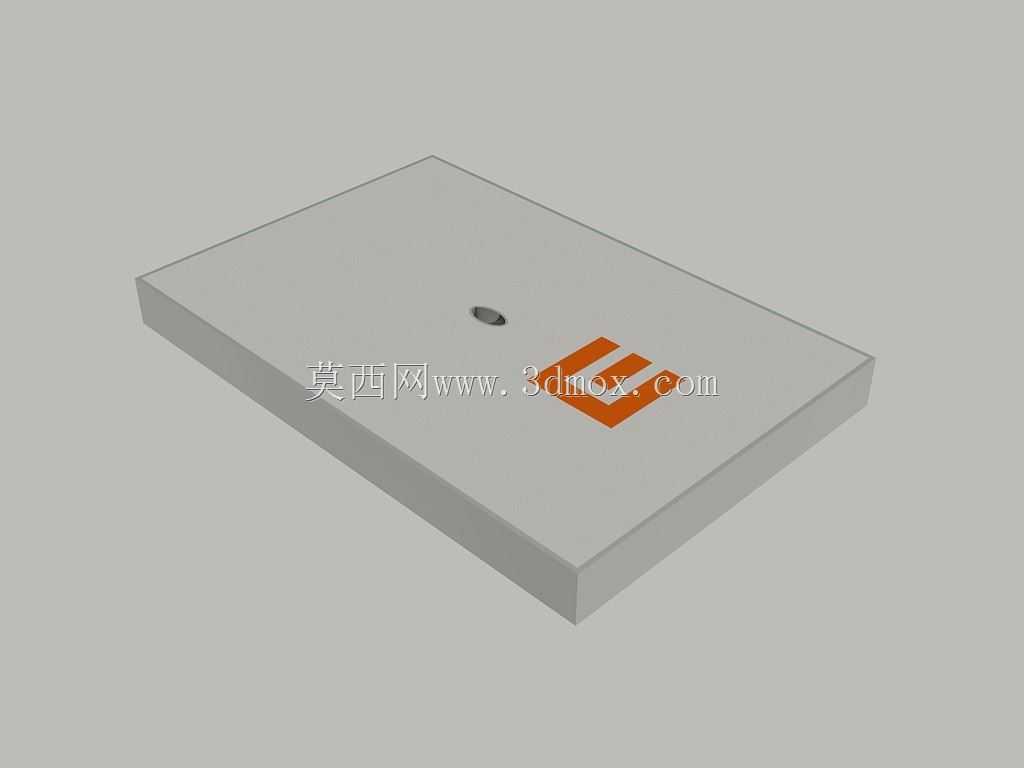

　　在户外线缆敷设、临时供电布线、工业厂区线缆桥架布设的场景里，这类轴端盖板是电缆轴架上的核心配套结构件，主要作用是对穿入轴体内部的线缆形成端部防护，同时承托轴架内部排布的线缆，避免线缆在收放过程中出现过度弯折、外皮剐蹭破损的问题。不少现场施工的电工都遇到过老式电缆轴端盖没有合理穿线导向的问题，线缆拉出时会和轴端金属边缘反复摩擦，时间长了外皮磨破就会出现漏电隐患，这款盖板在设计时就针对性解决了这个痛点，在盖板中心位置设置了凸起的穿线轴套，轴套内孔做了圆角过渡处理，线缆穿过时不会和锐边接触，哪怕是带铠装的重型电缆反复抽拉，也不会出现外皮磨损的情况。

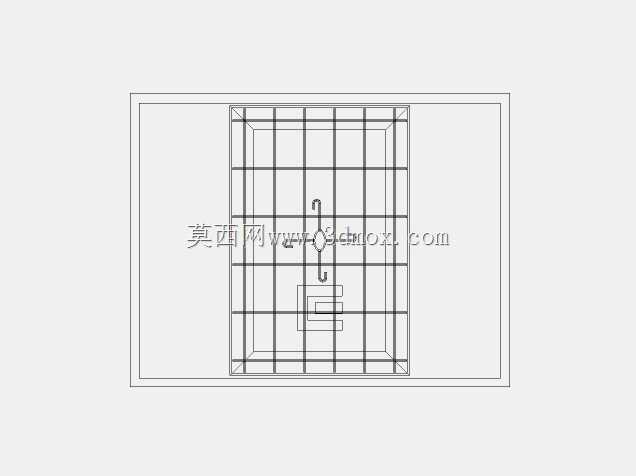

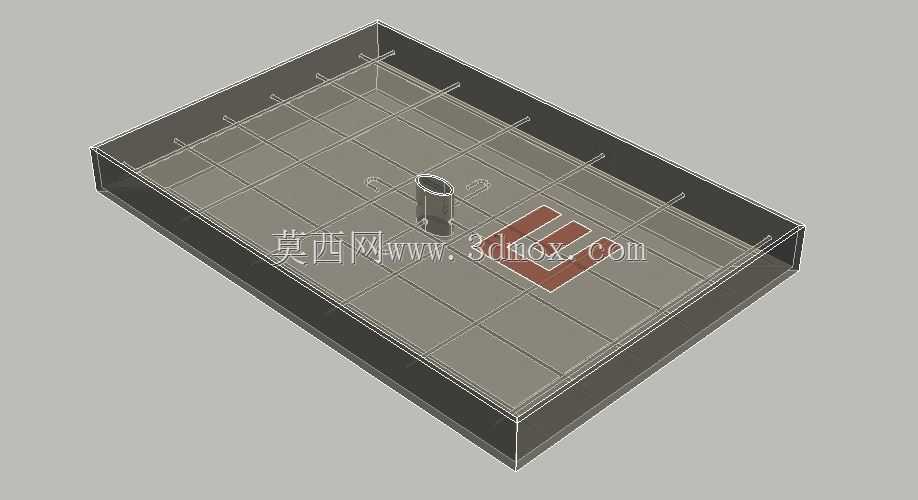

　　从结构设计逻辑来看，这款盖板采用了盒式承托结构，整体为浅槽型矩形结构，槽体内部设置了纵横交错的格栅加强筋，一方面是为了提升盖板整体的结构强度，在电缆轴堆叠运输、现场受压时不会出现凹陷变形，另一方面格栅形成的分格空间可以对轴内排布的多股线缆起到梳理作用，避免线缆在轴腔内缠绕打结，收放线缆时阻力更小。中心的穿线轴套高度略高于格栅平面，这样的设计是为了让线缆穿出时形成一个稳定的导向角度，不会和格栅筋条产生剐蹭，轴套两侧还设置了小型的定位凸耳，安装时可以和轴架端面上的定位槽快速对位，不用反复调整安装角度，现场装配效率能提升不少。

　　考虑到电缆轴的实际使用环境多为户外工地、厂区露天堆场，盖板的安装边界完全匹配常规中型电缆轴的端部安装尺寸，槽体的侧壁厚度做了均匀化处理，安装时可以直接嵌入电缆轴的端部框架内，侧壁和框架的配合间隙控制在合理范围，不会出现晃动脱落的问题，同时也方便后期拆卸维护。盖板的边缘做了外翻的小折边，折边和轴架端面贴合后，可以阻挡雨水、灰尘从端部缝隙进入轴腔内部，避免轴内部的金属构件出现锈蚀，也能防止施工现场的碎石、杂物掉入轴腔卡滞线缆。

　　在实际选型适配的时候，需要注意这款盖板的穿线轴套内孔尺寸适配常规截面积的动力电缆、控制电缆，如果是大直径的粗铠装电缆，可以对应调整轴套的内孔尺寸，格栅的筋条间距也可以根据实际承托的线缆重量做调整，筋条的排布方向顺着线缆收卷的弧度设置，能进一步降低线缆收放时的摩擦阻力。不少施工单位在自制临时电缆轴的时候，往往忽略端盖的结构设计，随便用一块平板封在轴端，不仅线缆容易磨破，端盖受挤压变形后还会卡滞线缆转动，这款结构的盖板在建模时就充分考虑了现场使用的各种工况，所有的转角位置都做了圆角处理，没有应力集中的薄弱位置，哪怕是受到意外的撞击，也不会出现开裂的情况。

　　从安装维护的角度来说，这款盖板不需要额外的复杂固定件，嵌入轴端框架后依靠折边和定位凸耳就能实现稳定固定，拆卸时只需要撬动边缘的折边就能取下，日常检查线缆状态的时候非常方便。格栅结构除了承托线缆之外，还能减少盖板整体的材料用量，在保证结构强度的前提下降低自重，搬运安装的时候更省力，不会给电缆轴增加过多的额外负载。中心穿线轴套的内壁可以根据使用需求加装橡胶防护圈，进一步降低线缆和轴套之间的摩擦，对于需要频繁收放线缆的移动电缆轴来说，这种结构的耐用性比普通平板端盖高很多，能有效减少现场的线缆维护成本，降低因为线缆破损带来的安全隐患。
