多芯穿墙式电缆密封引入装置结构设计

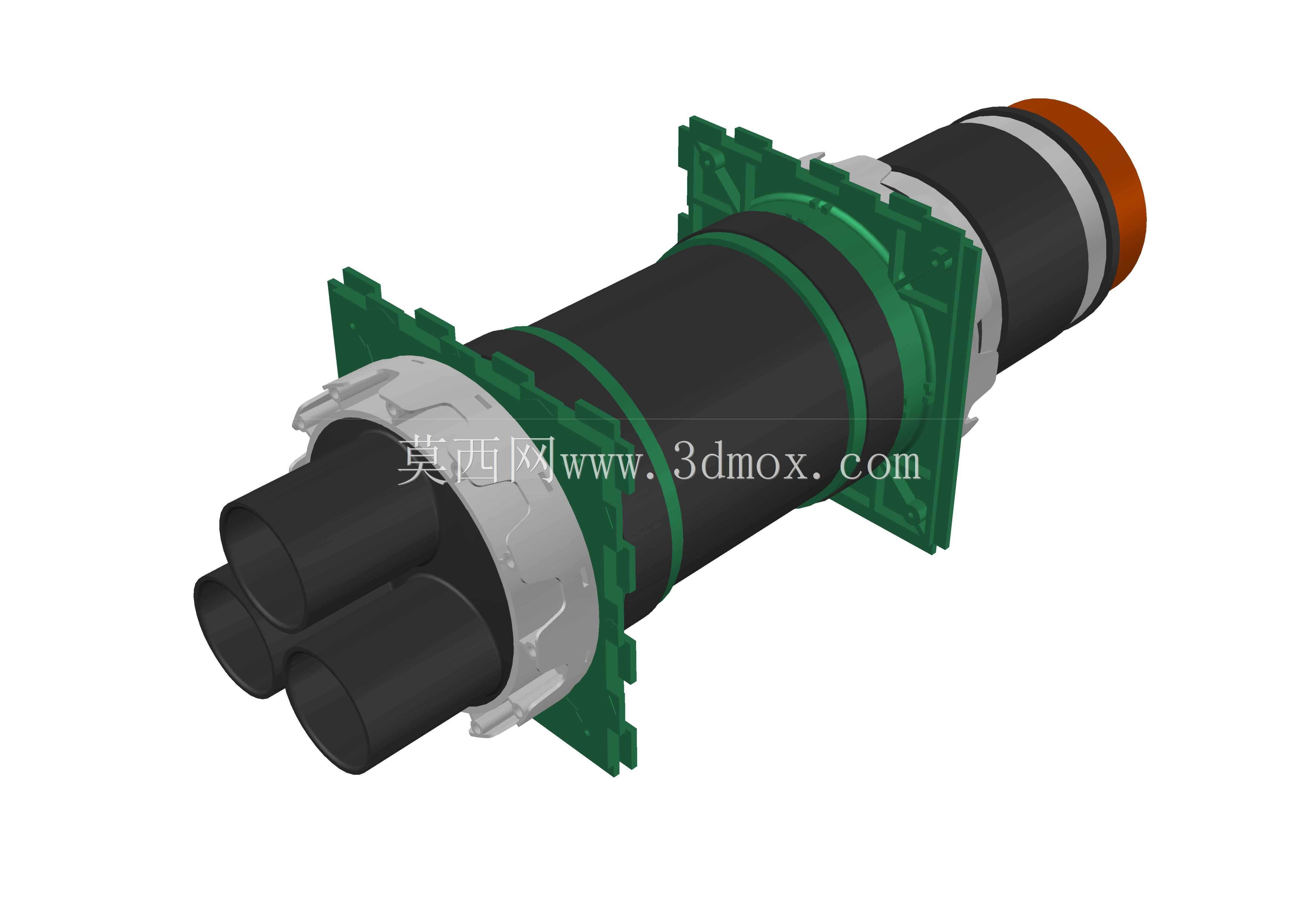

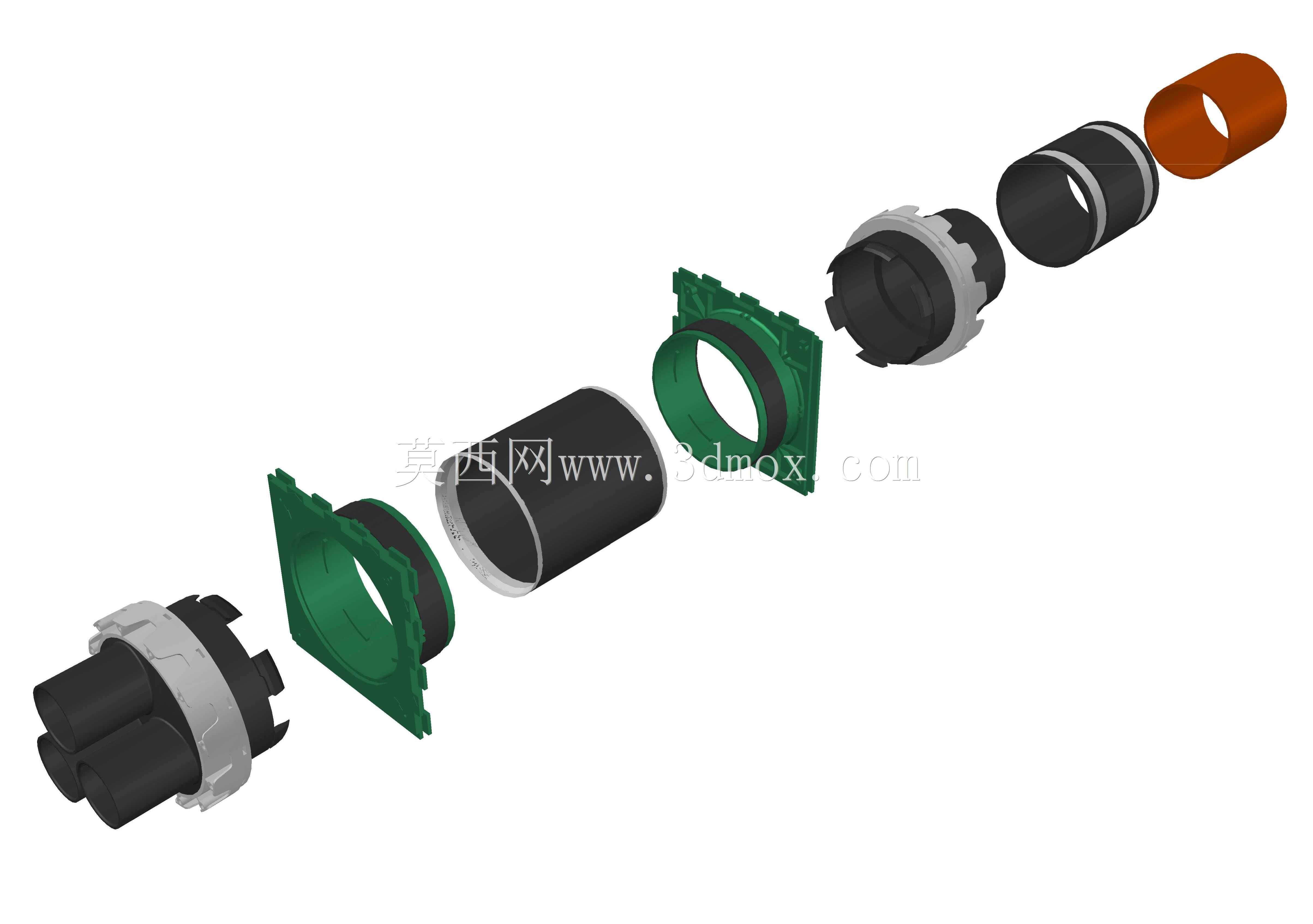

　　在工业电气柜、户外接线箱体、防爆分区隔墙的线缆布设场景中，电缆引入装置是承担线缆固定、腔体密封、隔爆防护核心作用的关键结构件，这类部件的设计合理性直接决定了整套电气系统的防护等级与长期运行可靠性。不同于常规单孔电缆格兰头，本次设计的多芯电缆引入结构针对多根大截面动力线缆同点位穿墙的布设需求开发，可同时完成三根大直径动力电缆的穿隔固定，避免了传统单孔格兰头并排安装时的开孔间距浪费、密封面冗余、安装工序繁琐的问题。从结构组成来看，整套装置分为穿墙法兰基座、弹性密封胶圈、分线隔套、压紧端盖、端部防护套几个核心部分，其中穿墙法兰采用带安装翼板的方形法兰结构，翼板上预留的安装孔可适配M6规格的固定螺栓，能直接贴合在柜体或隔墙的开孔端面，

　　法兰与安装面之间可加装平垫密封胶垫，实现安装面的静态密封。中间的密封主体采用多道环形密封筋的弹性胶体结构，胶体内部根据穿入电缆的外径做了适配的内孔设计，每根电缆对应的内孔壁都设置了三道环形凸起密封棱，当压紧端盖施加轴向压紧力时，弹性胶圈会产生径向形变，抱紧每根穿入的电缆外护套，同时填充法兰基座内壁与电缆之间的空隙，实现IP67级别的防尘防水密封效果，在防爆场景应用时，该密封结构还可满足隔爆型设备的隔爆间隙要求，阻止腔体内部的爆炸火焰向外侧传递。分线隔套设置在电缆穿入侧，采用硬质工程塑料材质，三根电缆的穿入孔位做了等角度分布设计，相邻电缆之间保留足够的安全爬电距离，避免多根动力线缆在穿隔位置出现外皮挤压磨损、线芯间距不足的问题，

　　隔套外侧的定位卡筋可嵌入法兰基座的对应卡槽内，防止压紧过程中隔套跟转导致电缆外皮扭曲。端部防护套设置在电缆穿出侧，采用阶梯式变径结构，可适配不同外径的电缆外护套，同时在端口位置做了圆弧翻边处理，避免安装和后续线缆晃动时割伤电缆外护套。从安装边界来看，整套装置的穿墙安装开孔直径适配法兰基座的外径尺寸，方形安装翼板的对角尺寸控制在常规电气柜穿线位的预留空间范围内，安装时无需对柜体做额外的扩孔处理，轴向总长度可适配厚度在2mm到10mm之间的钢板隔墙或柜体壁板，通过调整压紧端盖的旋入深度即可适配不同壁厚的安装面。设计过程中重点考虑了现场安装的操作便利性，整套装置采用分体式组装结构，现场布线时可先将法兰基座固定在安装面上，

　　再依次套入密封胶圈、分线隔套，穿入电缆后再旋紧压紧端盖即可完成安装，无需提前将电缆穿入整套装置再进行法兰固定，大幅降低了多芯粗电缆布设时的穿线难度。针对户外使用场景，所有金属结构件都做了达克罗表面处理，可耐受长期户外盐雾、潮湿环境的腐蚀，非金属部件均采用耐候性弹性体与工程塑料，可在-40℃到85℃的环境温度范围内保持弹性与结构强度，不会出现低温脆裂、高温软化失效的问题。在结构强度校核方面，法兰基座的翼板厚度做了加强设计，在螺栓拧紧力矩达到8N·m时不会出现翼板变形，密封胶圈的压缩率控制在25%到30%的合理区间，既保证足够的密封抱紧力，又不会因压缩量过大导致胶圈永久形变失效，同时电缆被抱紧位置的抗拉力可达到电缆自身拉断力的20%以上，满足线缆布设时的抗拉固定要求，避免外力拉扯导致线缆接线端脱落。不同于市面上常见的模块化电缆密封框架，该集成式结构的零件数量更少，安装工序更简单，成本更具优势，同时密封可靠性更高，不会出现模块拼接位置的密封缝隙问题，非常适合风电塔筒接线柜、轨道交通车载电气箱、户外光伏汇流箱、石化厂区防爆接线箱这类对密封防护、安装空间、可靠性都有较高要求的应用场景。
