户内高压20kV真空断路器结构设计

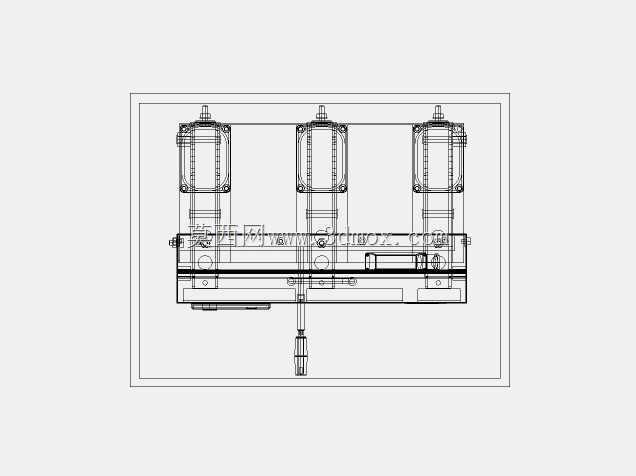

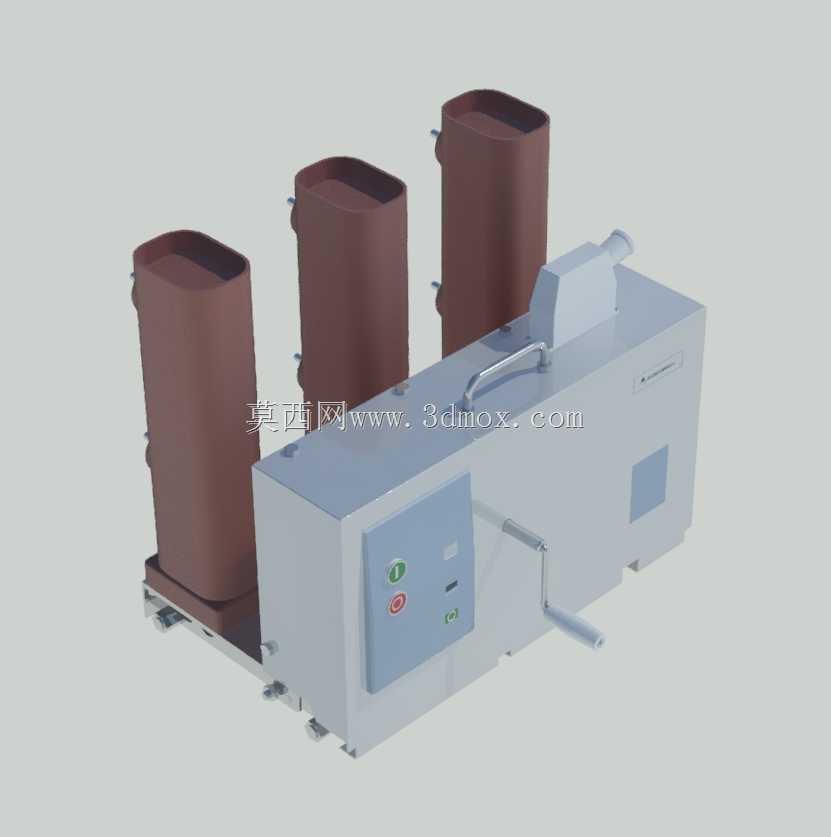

　　这款20kV电压等级的户内高压开关设备，主要应用于城乡20kV配电网的户内开关柜内，承担负荷电流分合、故障电流开断的核心功能，常见于工业园区配电房、城市变电站10kV升级20kV的改造项目、大型商业综合体的高压进线侧，也可配套在预装式箱变的高压舱内，作为进线开关或者出线馈线开关使用。从结构设计来看，整体采用侧装式布局，三个竖直布置的绝缘极柱呈一字排开，极柱采用环氧树脂固封结构，将真空灭弧室完全包裹在绝缘材料内部，既避免了外界粉尘、潮气对灭弧室的侵蚀，也缩小了极相间的安全绝缘距离，适配宽度更小的中置柜或者固定柜安装需求。极柱底部通过嵌装螺母与下部的操作机构箱体连接，每个极柱内部的动导电杆通过绝缘拉杆与机构输出轴联动，

　　避免传动过程中的导电回路与机构部分出现绝缘击穿问题。下部的操作机构箱体采用薄钢板折弯焊接成型，箱体正面预留了操作按钮、分合闸指示、手动操作轴的安装位，手动操作轴伸出箱体侧面，可在停电检修时通过摇把完成手动分合闸操作，不需要额外拆卸柜体面板。箱体底部预留了标准化的安装孔位，孔位间距匹配主流中置柜的安装梁尺寸，不需要现场二次打孔即可完成固定，安装时设备底部与柜体安装梁之间可根据需求加装减震垫，降低分合闸动作时的震动传递到柜体其他元器件上。设计过程中优先考虑了传动链路的冗余量，绝缘拉杆的长度预留了3mm的调整余量，可抵消长期运行后零件磨损带来的行程偏差，保证分合闸位置的到位率，避免出现分闸不到位拉弧或者合闸过位损伤灭弧室的问题。

　　三个极柱的中心距严格按照20kV电压等级的空气间隙要求设定，极柱之间不需要额外加装相间绝缘隔板即可满足工频耐压、雷电冲击的试验要求，减少了柜内的零件数量，也降低了后期运维过程中绝缘件积污带来的闪络风险。设备的进出线接线端设置在极柱的上下两端，接线端子采用平板式结构，适配标准的铜排搭接尺寸，接线时不需要额外加工转接排，铜排搭接面的接触压力通过螺栓扭矩控制，保证长期通流时的接触电阻稳定在合格范围内。操作机构采用弹簧储能结构，储能电机布置在箱体内部的侧方，储能到位后通过机械锁扣保持储能状态，合闸时通过脱扣装置释放弹簧能量，带动动导电杆快速完成合闸动作，分闸则依靠分闸弹簧的拉力实现快速分闸，分合闸速度不受人工操作力度的影响，

　　保证开断故障电流时的动作可靠性。箱体侧面预留了二次接线端子的安装位置，二次线通过箱体侧面的走线槽排布，可直接连接到开关柜的二次小室，与保护装置、测控装置完成信号对接，实现远程分合闸、位置信号上传、故障跳闸信号输出等功能。从安装边界来看，设备整体深度控制在适配800mm宽度开关柜的尺寸范围内，设备顶部与柜顶的安全距离满足20kV电压等级的要求，侧面与柜壁的间隙预留了足够的散热空间，长期满负荷运行时的温升不会超过标准限值，极柱顶部的接线端高度匹配柜内母线桥的安装高度，铜排连接时不需要额外做折弯处理，减少现场安装的加工工作量。设计时还考虑了运维的便利性，箱体正面的面板采用可拆卸结构，松开固定螺丝即可拆下，露出内部的机构部件，日常巡检时可直接观察机构的储能状态、部件磨损情况，不需要将整个设备从柜内拖出即可完成常规的润滑、调整作业。
