双输出可切换加工机头结构设计

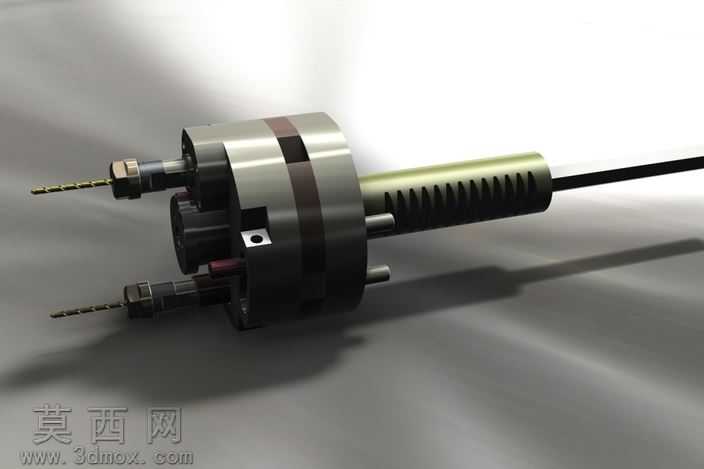

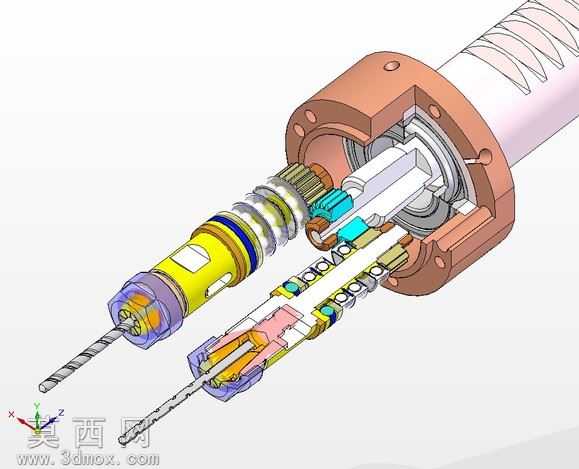

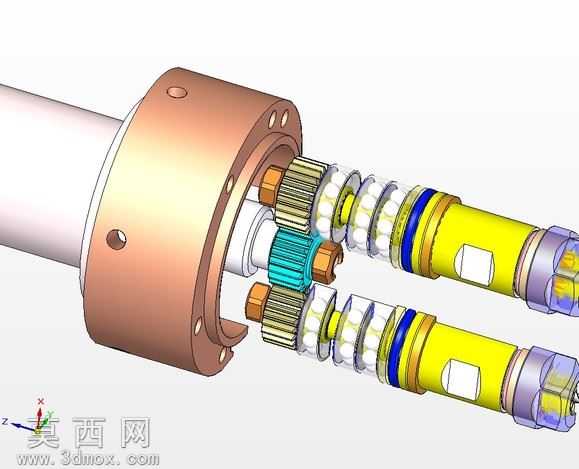

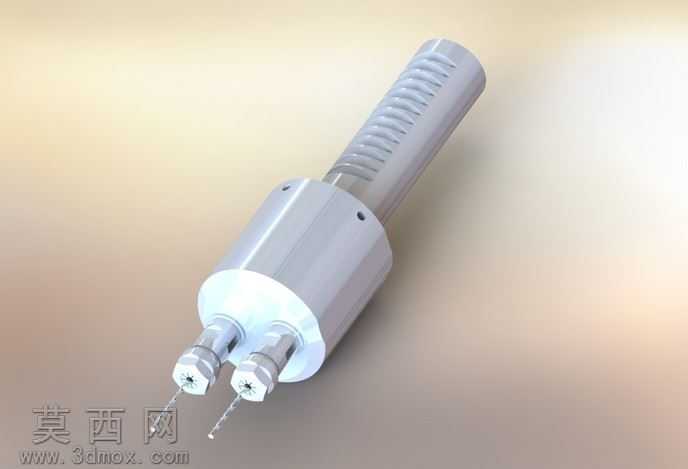

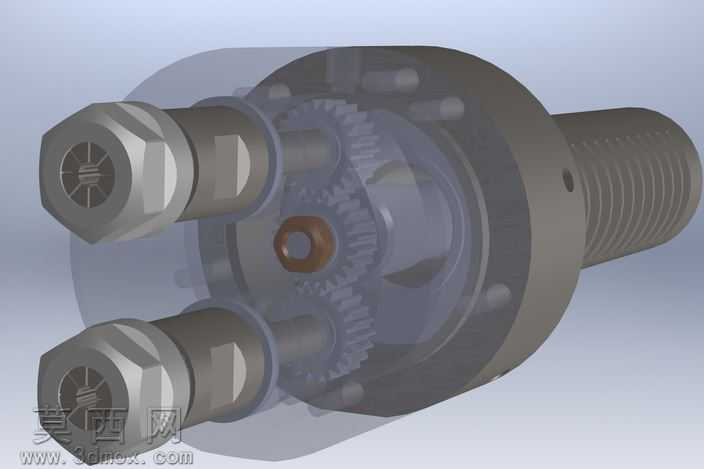

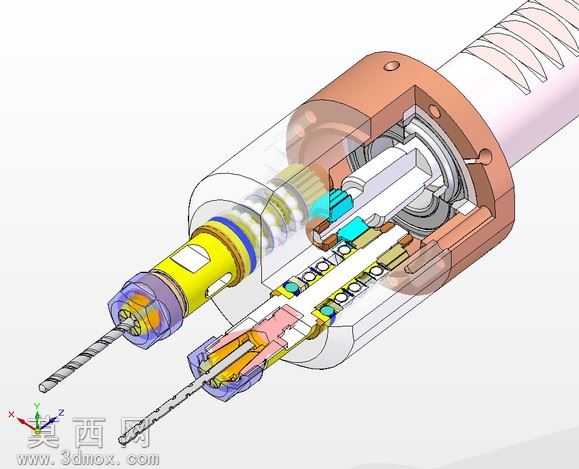

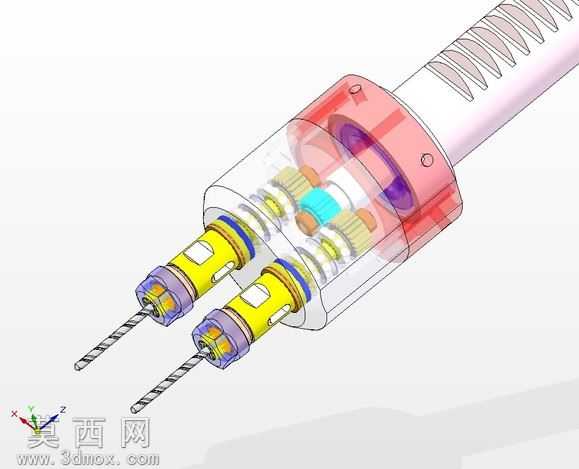

本作品为双输出可切换加工机头的三维结构设计，建模过程中采用自顶向下的装配设计思路，先完成整体安装接口与输出行程的参数定义，再逐步拆分内部各功能模块的零件结构，确保所有配合间隙、传动行程符合机械加工的公差要求。渲染阶段采用半透明材质处理外部壳体，清晰展示内部传动组件的排布逻辑，金属传动件赋予哑光金属材质，密封件采用彩色橡胶材质区分，输出端的钻具组件做了刃口细节处理，整体渲染效果兼顾结构展示性与视觉真实感。结构设计上，机头主体采用同轴双输出轴布局，每根输出轴配套独立的传动齿轮组与密封轴承组件，外部红色端盖设置定位锁紧结构，可通过旋转端盖实现两个加工头的工位切换，切换后可通过端盖上的定位销完成工位锁止，避免加工过程中出现窜动；手持段设计有防滑齿纹结构，提升操作握持的摩擦力，内部传动腔做了密封槽设计，可填充润滑脂同时阻挡加工碎屑进入传动区域。设计思路围绕小型加工场景的快速换头需求展开，摒弃传统单头机头更换刀具的繁琐流程，将两种常用加工刀具集成在同一机头内，通过旋转切换即可完成加工工位转换，大幅减少换刀辅助时间；建模过程中对所有齿轮的啮合参数、轴承的配合公差、输出轴的同轴度都做了参数化约束，可直接导出工程图用于生产加工，各零件的拆分逻辑符合常规机加工艺要求，无无法加工的异形结构，同时预留了与通用驱动手柄的标准安装接口，具备较强的适配性。
