三轴换向角齿轮箱三维结构设计

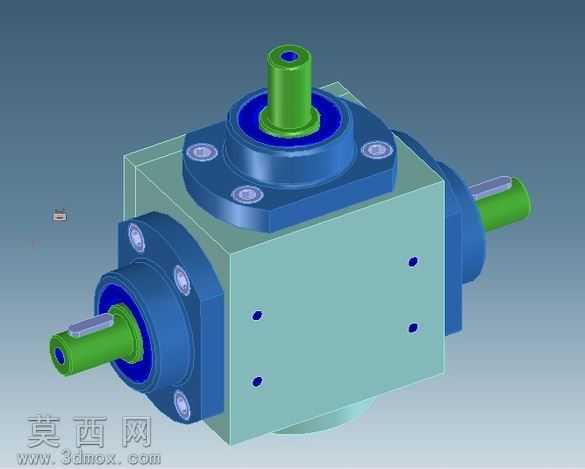

本作品为三轴换向角齿轮箱的三维建模设计，采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械传动设计规范，对齿轮箱的各个组成部件进行1:1等比例还原。建模阶段首先搭建齿轮箱的整体装配骨架，确定三个输出轴的空间垂直换向布局，明确各轴的中心距、轴伸长度、安装定位基准，确保传动换向的角度精度符合设计要求。箱体部分采用分体式结构设计，主体为方形腔体结构，分别在三个垂直方向设置轴端安装法兰面，法兰面预留均匀分布的螺栓安装孔，用于端盖的定位紧固，箱体侧壁预留工艺定位小孔，满足加工装配过程中的装夹定位需求。各传动轴采用阶梯轴结构设计，轴端设置键槽用于传动件的周向固定，轴伸部位做倒角处理便于装配对接，轴与箱体接触部位预留轴承安装位，匹配对应规格的轴承实现回转支撑。端盖部分采用蓝色涂装质感的材质渲染，与箱体的浅青灰色金属材质形成清晰的视觉区分，轴体部分采用亮绿色工程质感材质，突出传动部件的功能属性，渲染过程中添加合理的环境光影，清晰展现各部件的装配层级与结构轮廓。内部核心为锥齿轮传动副，实现三个垂直方向的动力换向传递，建模过程中对齿轮的啮合间隙、装配公差进行合理预留，确保传动结构的运动合理性。整体装配采用自下而上的建模思路，先完成单个零件的细节建模，包括螺栓、轴承、端盖密封结构等细节特征，再按照装配约束关系完成整体组装，所有配合面均添加正确的装配约束，还原真实齿轮箱的装配逻辑，可直观展现角齿轮箱的外部结构、安装接口与传动布局，为同类型换向传动部件的设计、结构优化提供直观的三维参考。
