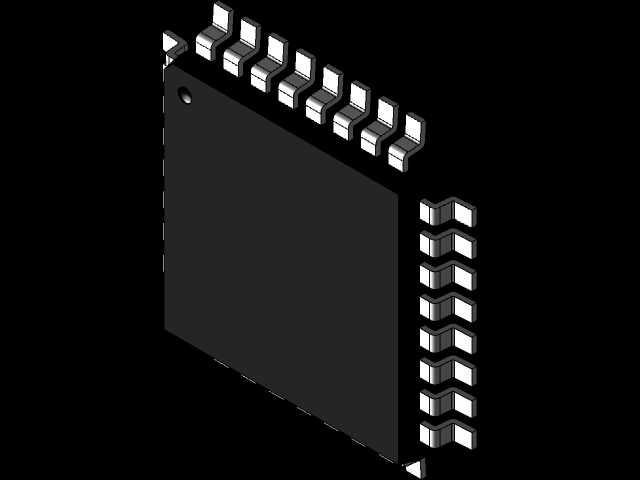

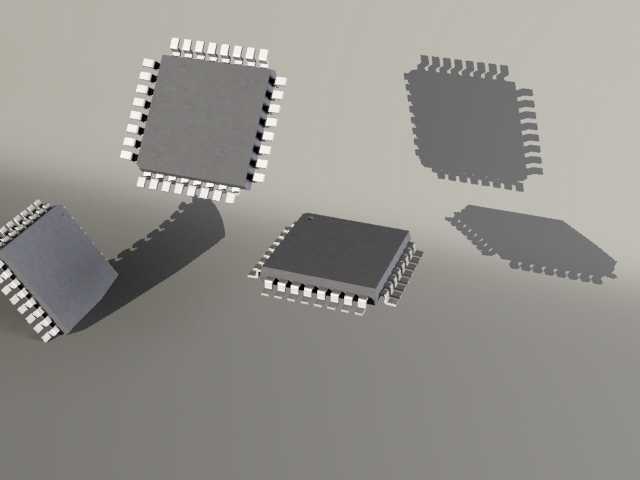

TQFP32薄型四方扁平集成电路封装结构

在消费电子、工业控制、汽车电子等各类电路板集成场景中，表面贴装型集成电路封装是实现芯片与PCB板可靠电气连接、物理防护的核心载体，本次呈现的TQFP32封装结构，正是面向32引脚中小规模集成芯片开发的通用贴片封装方案，广泛适用于微控制器、接口转换芯片、电源管理芯片、小型逻辑器件的板级搭载需求，能够适配高密度布板的紧凑型电子产品设计，比如便携检测设备、小型工控模块、车载辅助控制单元等对安装空间有严格限制的应用场景。该封装采用薄型塑封四侧引脚布局，引脚从封装四个侧面引出呈海鸥翼状，这种引脚形态能够在回流焊过程中与PCB焊盘形成良好的共面接触，有效降低虚焊风险，同时引脚间距设置为0.8mm，既兼顾了常规SMT产线的贴装精度适配能力，无需引入超高精度贴装设备即可完成批量焊接，又能在有限的封装周长内容纳32个信号引脚，平衡了引脚密度与生产良率的矛盾。封装本体尺寸为7x7mm，整体塑封厚度控制在薄型规格范围内，安装时在PCB板上占用的投影面积极小，能够为板上其他元器件预留充足的布线空间，适配多层板的高密度走线需求，同时塑封本体采用耐高温环氧树脂材质，能够承受回流焊过程中的高温冲击，对内部的硅芯片形成可靠的物理防护，隔绝外界水汽、粉尘与机械应力损伤，保障芯片在复杂工况下的长期运行稳定性。设计过程中严格遵循表面贴装封装的通用规范，引脚的成型角度、伸出长度、共面度参数都经过反复校验，既保证焊接时引脚与焊盘的充分浸润，又避免引脚过短导致的焊接强度不足、引脚过长导致的相邻引脚桥接问题；封装底部的平整面设计能够在贴装时与PCB板面形成稳定支撑，减少贴装过程中的封装偏移，同时为底部填充工艺预留了适配空间，在高振动工况的应用场景中，可以通过底部填充胶进一步提升封装与PCB的连接强度，增强抗机械冲击、抗温度循环疲劳的能力。不同于传统直插式封装需要在PCB上开设过孔，该贴片封装可以直接在PCB表层完成焊接，能够大幅压缩板卡厚度，适配轻薄化电子产品的设计趋势，同时四侧出脚的布局让信号走线可以从四个方向引出，有效缩短高频信号的走线长度，降低信号传输过程中的阻抗不连续与串扰问题，提升电路的信号完整性表现，在中小引脚数的芯片封装选型中，这类TQFP封装凭借成熟的工艺、较低的生产成本、良好的量产适配性，成为电子设计领域应用最为广泛的封装形态之一。
