双排直插PCB板对板连接排针结构

该款排针连接件主要应用于印制电路板之间的板对板信号与电流传输场景，常见于工业控制板卡、消费电子主板、通讯设备接口模块、电源驱动板等电子装联领域，是板级电路互联中应用极为广泛的基础接插元件，能够实现不同PCB模块之间的可拆卸式电气连接，既保障电路信号传输的稳定性，也为设备后期的模块检修、替换提供便利，无需对电路板进行焊接拆解即可完成模块更换，大幅降低电子设备的维护成本与拆装难度。

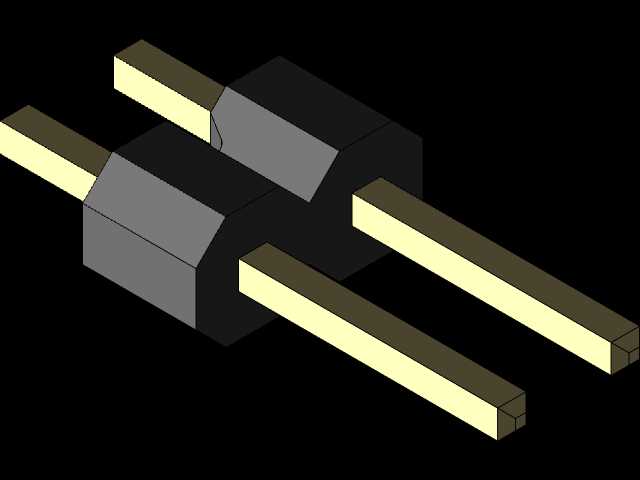

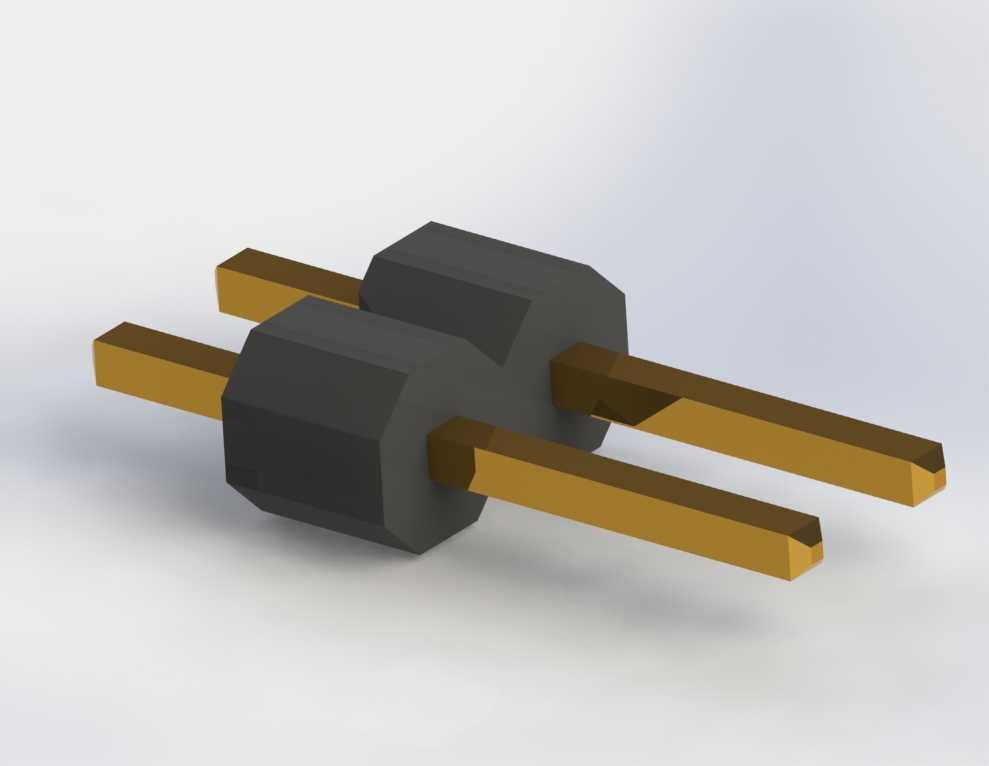

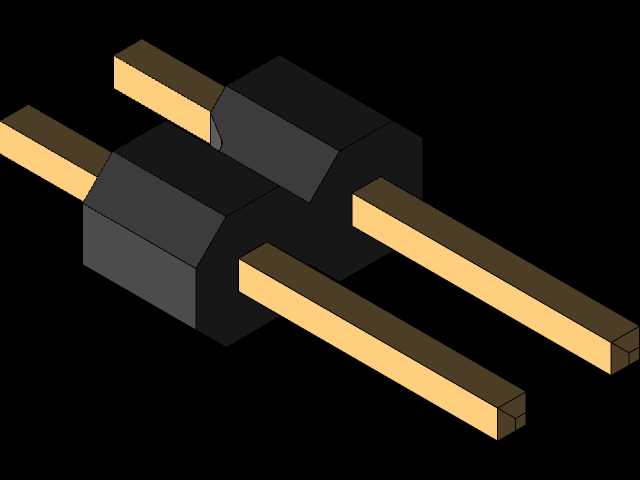

在功能特性上，该排针采用双排平行针脚布局，每排设置两根导电插针，插针采用高导电率的铜质基材加工，表面做镀金或镀锡处理，既降低接触电阻减少信号传输损耗，也能提升抗氧化能力延长元件使用寿命，插针端部做倒角导向设计，装配对接时可顺利插入对应母座插孔，避免插针弯折、对位偏差导致的装配损坏。黑色绝缘基座采用耐高温工程塑料注塑成型，具备优异的绝缘性能与焊接耐热性，能够耐受波峰焊、回流焊等常规PCB焊接工艺的高温环境，不会出现基座变形、绝缘失效等问题，同时基座对插针起到精准的定位固定作用，保障每根插针的位置度公差符合装联要求，避免插针偏移导致的对接卡滞、接触不良等问题。

从设计思路来看，该结构围绕PCB装联的实际需求展开，首先严格遵循标准PCB封装尺寸规范设计插针间距与针脚伸出长度，插针焊接端的长度适配常规PCB板厚，穿过焊盘后预留合适的焊锡浸润长度，保障焊接后的连接强度；对接端的长度匹配对应母座的插接深度，既保证插合后接触面积充足，也避免插针过长导致的相邻信号短路风险。绝缘基座的外形做了切边定位设计，可与PCB丝印轮廓精准匹配，装配时能够快速识别安装方向，防止反插错装。在安装边界上，该排针整体结构紧凑，基座宽度、插针间距均符合通用2.54mm间距排针的安装尺寸规范，可直接适配标准PCB封装焊盘布局，无需额外调整电路板走线设计，插针焊接后突出板面的高度控制在常规板卡堆叠允许的范围内，不会与相邻板卡、外壳结构产生干涉，能够适配多数紧凑型电子设备的内部安装空间要求，同时基座底部与PCB板面贴合平整，焊接后不会出现倾斜、浮高问题，保障长期使用过程中连接的可靠性，即使在存在一定振动的工业应用场景下，也能维持稳定的电气连接性能，不会出现接触瞬断、信号丢失等故障。
