12位2.54mm间距直插排针公头结构设计

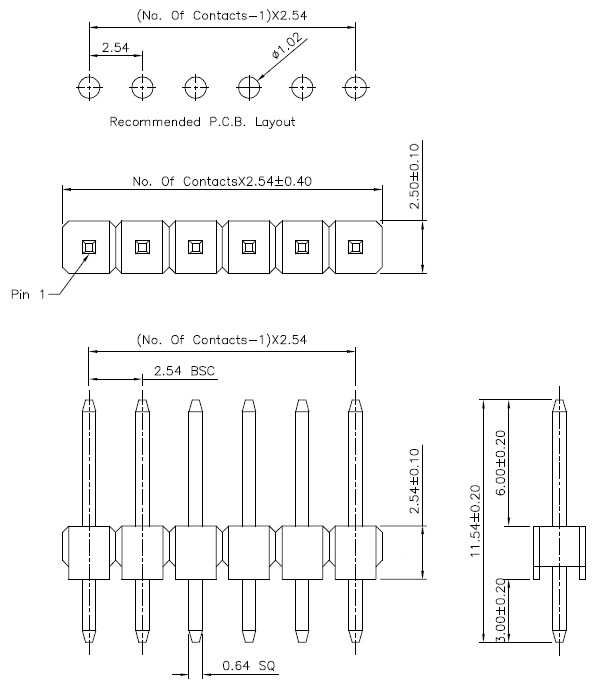

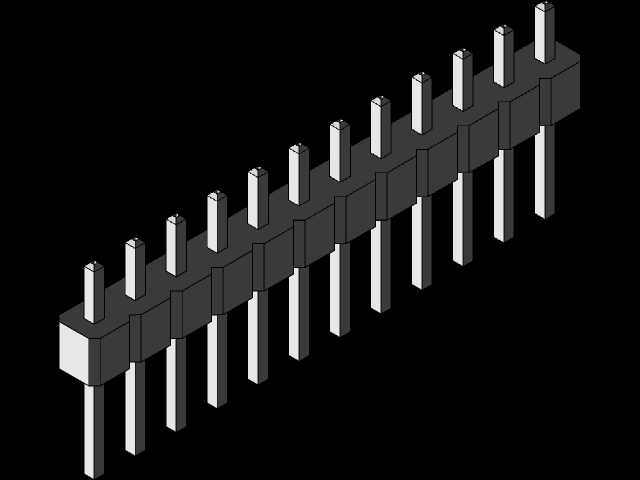

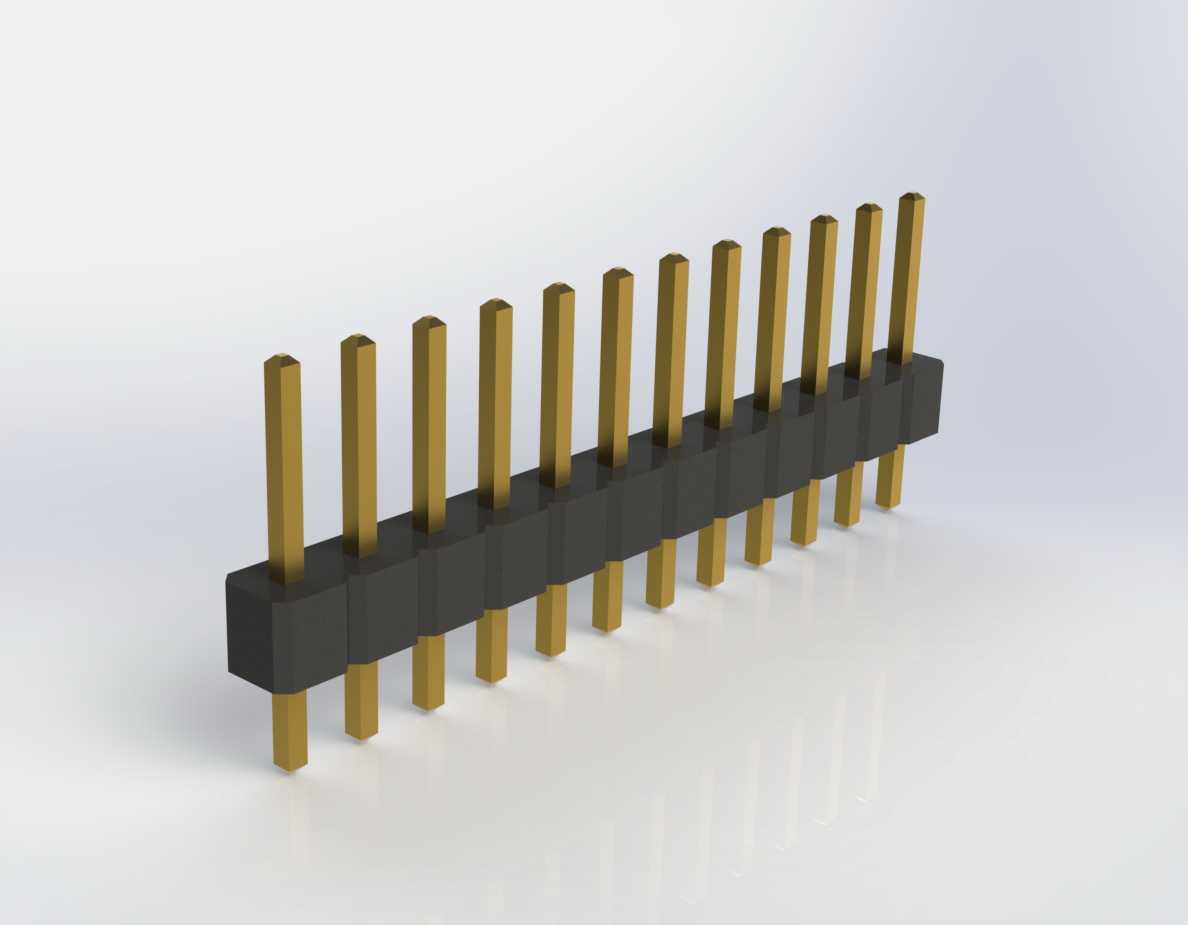

这款12位直插排针公头是电子电路互联领域应用极为广泛的基础接插元件，主要承担电路板之间、电路板与功能模块之间的信号传输与电力连通作用，常见于消费电子控制板、工业控制模块、嵌入式开发板、智能硬件原型验证、家电主控板等场景中，是板级互联方案里成本可控、连接可靠、通用性极强的连接部件。在实际设备运行过程中，这类排针可以实现不同功能板卡的可拆卸式连接，既能够满足生产组装环节的模块化装配需求，降低整机组装的复杂度，也能为后续设备维护、功能模块更换提供便利，避免因局部模块故障导致整块主板报废，有效降低全生命周期的使用与维护成本。从功能特性来看，这款排针采用单排12位的触点布局，相邻触点中心间距为2.54mm，是行业通用的标准间距规格，能够完美匹配市面上绝大多数通用排母、圆孔座等对应接插件的安装尺寸，互换性极强，无需额外定制适配结构即可直接投入使用。触点部分采用黄铜基材作为导电载体，具备优良的导电性能与结构强度，能够保证信号传输过程中的低损耗与连接稳定性，外部的绝缘基座采用耐高温工程塑料注塑成型，既可以实现相邻触点之间的可靠电气绝缘，避免相邻引脚短路引发电路故障，也能够耐受波峰焊、回流焊等常规电路板焊接工艺的高温环境，不会在焊接过程中出现基座变形、引脚移位的问题。在设计思路上，这款排针采用直插式结构设计，引脚贯穿绝缘基座，两端均伸出等长的金属插针，一端用于焊接在印刷电路板的对应通孔焊盘上，另一端用于与对应排母对插实现互联，插针的截面为方形，在插入排母的接触弹片时能够形成稳定的多点接触，保证连接的接触电阻处于较低水平，即使在存在轻微振动的使用场景下，也能维持可靠的电气连接，不会出现接触不良、信号中断的问题。从外形尺寸与安装边界来看，这款排针的整体长度由12个2.54mm间距的触点排布决定，安装时在电路板上需要预留对应长度的条形安装区域，每个引脚对应一个标准直径的通孔焊盘，绝缘基座的高度与宽度均为标准规格，焊接后基座底部与电路板表面保留微小间隙，既可以避免焊接时焊锡沿引脚攀爬至基座上方影响对插精度，也不会占用电路板表面过多的布局空间，能够适配板上空间紧凑的高密度布局场景。插针的伸出长度经过精准设计，焊接端长度能够满足通孔焊接的吃锡深度要求，保证焊接后的机械连接强度，对插端长度能够保证插入排母后的咬合深度，避免日常使用中因外力拉扯导致接插件松脱。
