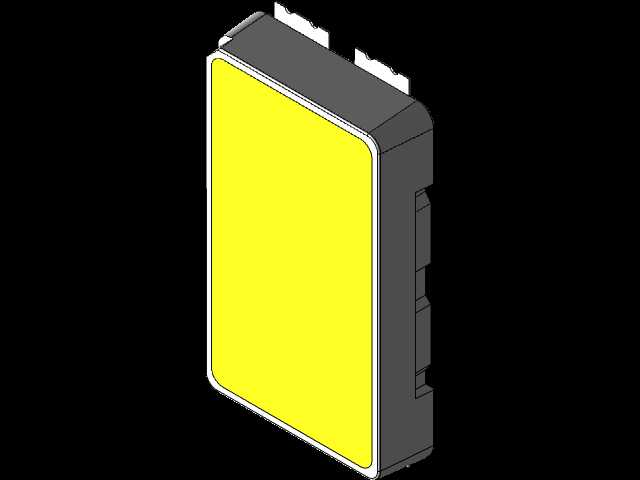

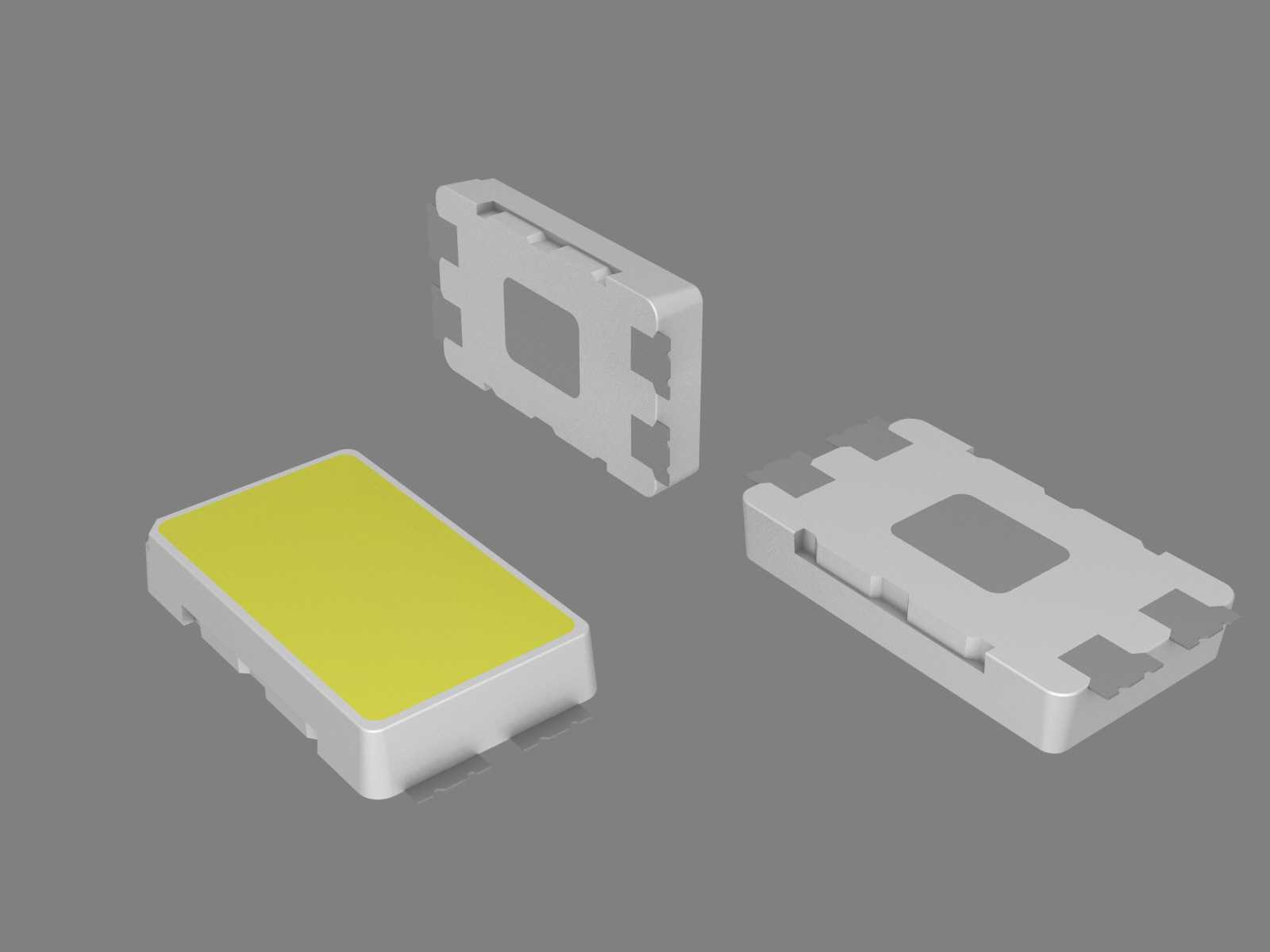

这款贴片式发光二极管主要面向高密度电子装联场景设计,广泛应用于室内商用照明、车载内饰背光、消费类电子指示灯、工业控制设备状态提示、智能终端光源模组等领域,是当前表面贴装型光源器件中适配自动化回流焊工艺的主流封装形态。作为固态发光器件,该产品核心功能是将电能高效转化为可见光,相比传统直插式LED,其贴片式结构可大幅压缩PCB板面占用空间,适配高密度布板需求,同时具备更优异的抗振动性能,能够满足车载、工业设备等存在持续振动工况的使用要求。在产品设计思路上,这款封装结构充分兼顾了光学性能、散热能力与量产装配便利性:顶部采用高透光率的封装胶体覆盖发光芯片区域,胶体表面做了微结构漫反射处理,可有效规避出光光斑不均、中心亮度过高的问题,同时胶体配方添加了抗紫外线老化成分,长期点亮工况下可延缓胶体黄变速率,维持光通量输出稳定性;底部金属支架采用高导热铜合金基材冲压成型,支架引脚做了共面度精密管控,确保回流焊接过程中每一个引脚都能与PCB焊盘充分浸润,减少虚焊、立碑等SMT工艺不良;支架中部的镂空结构一方面用于固定发光芯片的固晶区域,提升芯片与支架的结合强度,另一方面可作为散热通道将芯片工作产生的热量快速传导至PCB板面,降低芯片结温,延长器件使用寿命。从外形尺寸与安装边界来看,该器件属于标准SMD封装尺寸,整体厚度控制在毫米级,可适配超薄型光源模组的堆叠装配需求;引脚间距遵循行业通用贴片元件规范,无需定制特殊钢网即可适配常规SMT产线的印刷、贴装、回流焊全流程;安装时仅需在PCB上对应位置设计匹配尺寸的焊盘,预留出器件本体的长宽占位空间即可,器件顶部与周边结构件需预留微小的安全距离,避免组装过程中刮伤封装胶体影响出光效果,同时该封装可兼容无铅回流焊的高温工艺曲线,满足当前电子制造业的环保生产要求。
- 全部评论(0)
- 模板大小 3.55 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Other,STEP / IGES,Rendering
- 软件分类 通用机械零部件
