530OR型摩托车链条链轮传动组件三维设计

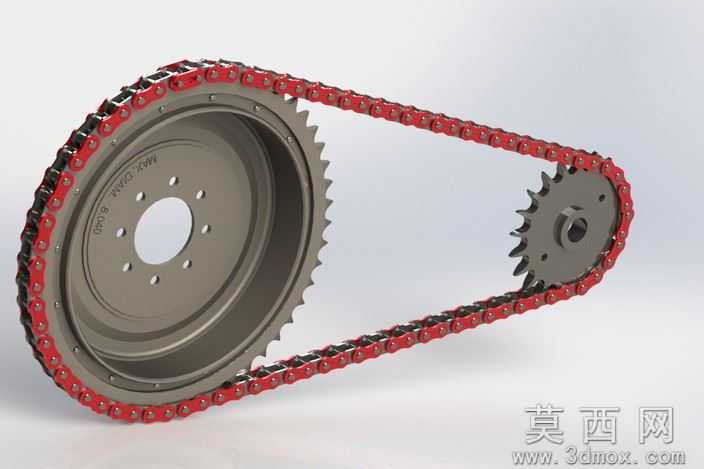

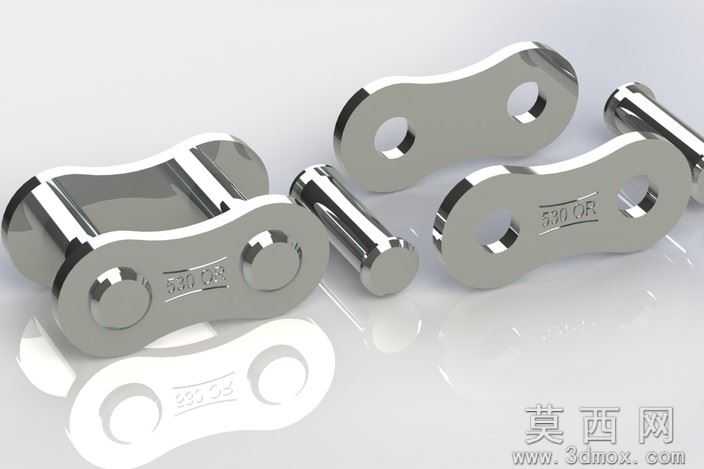

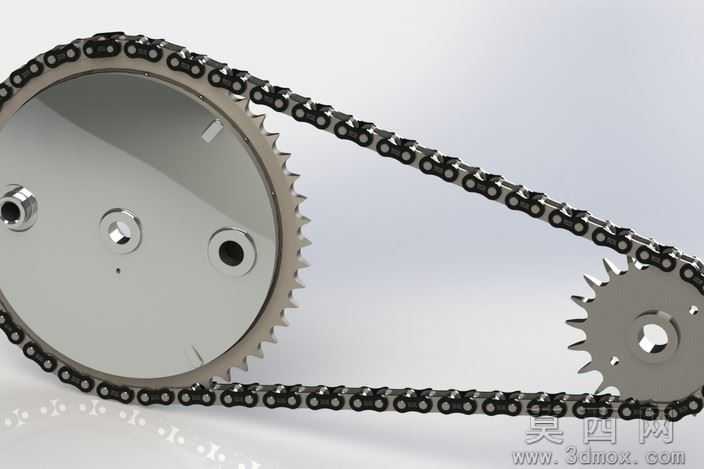

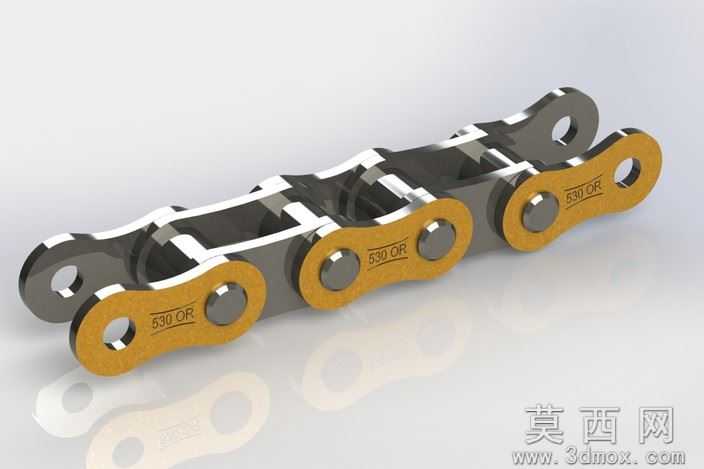

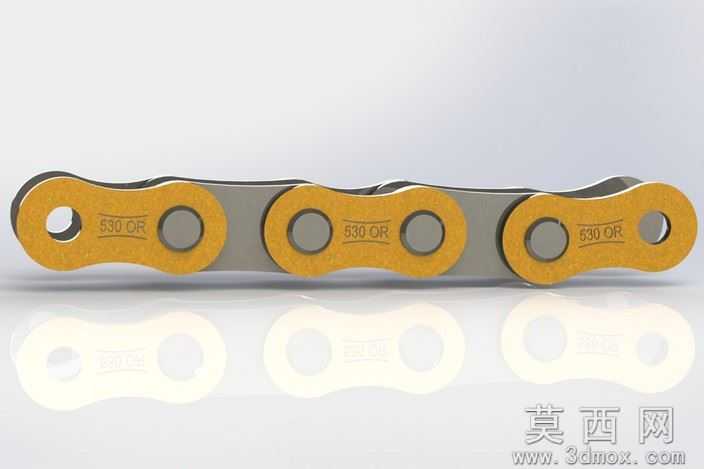

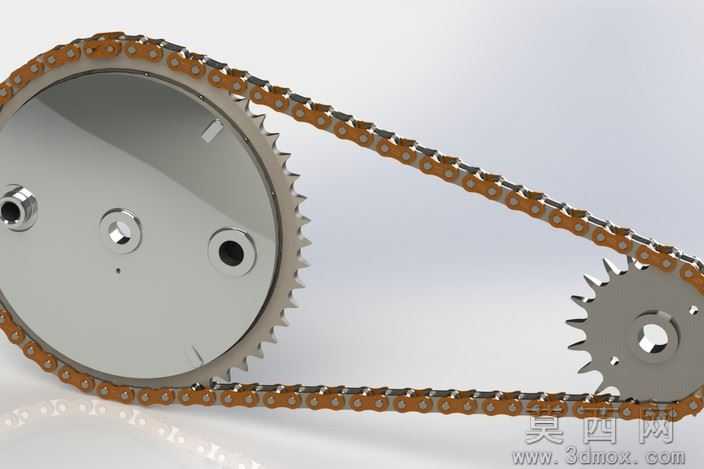

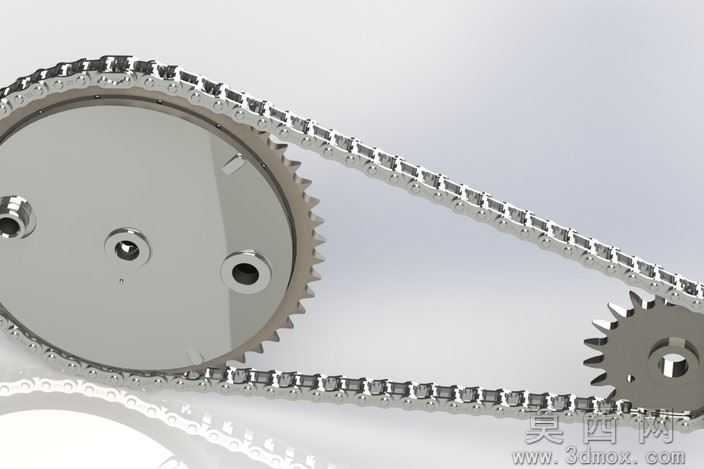

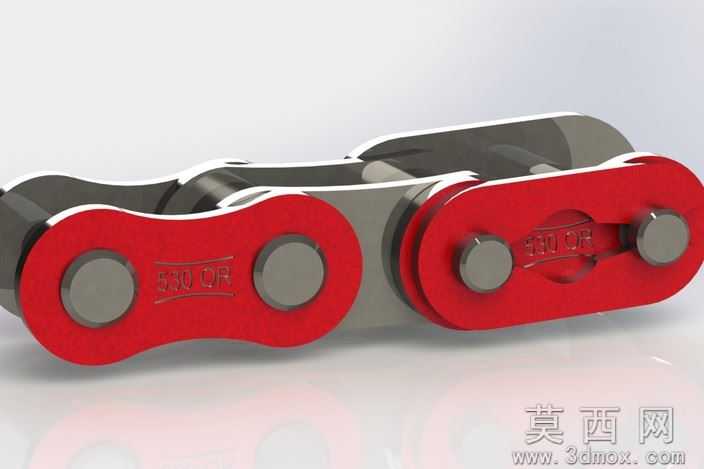

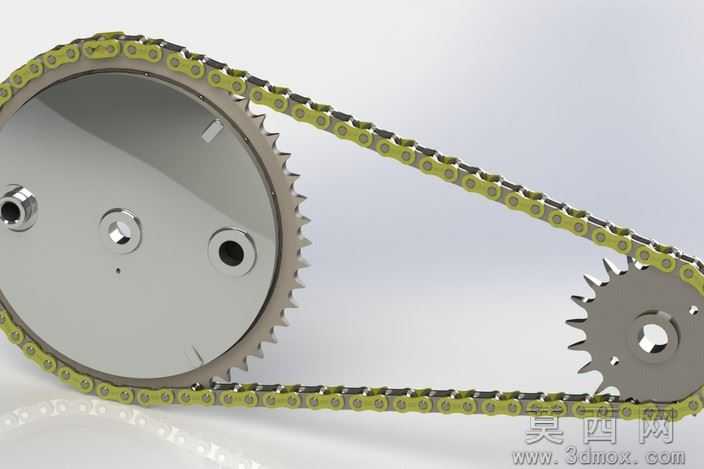

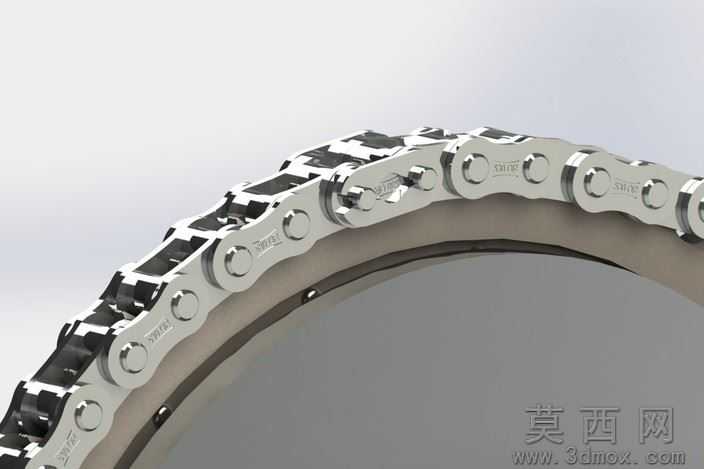

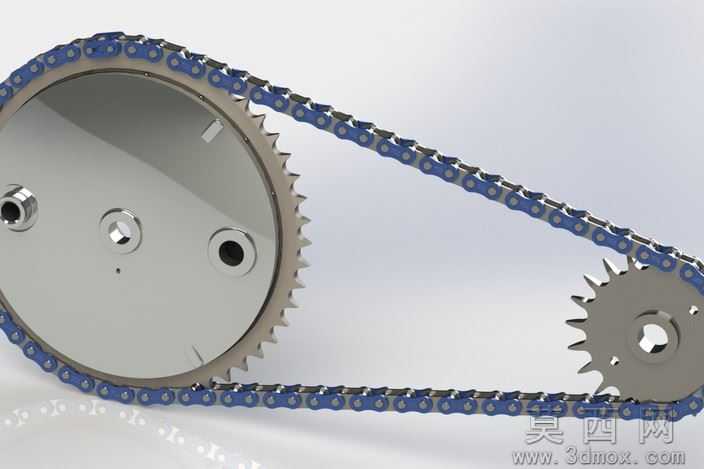

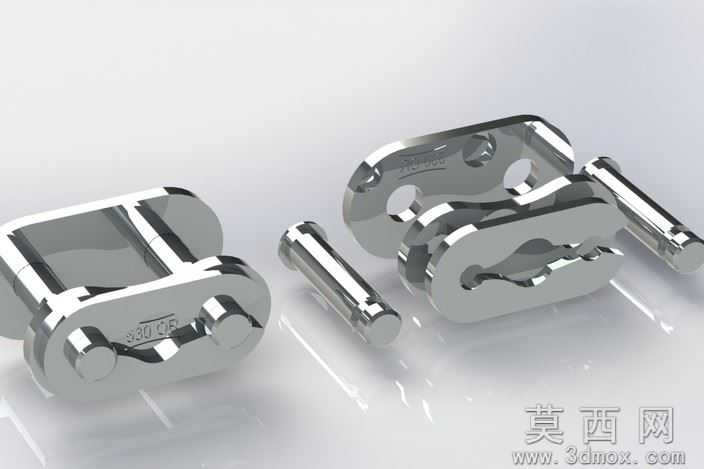

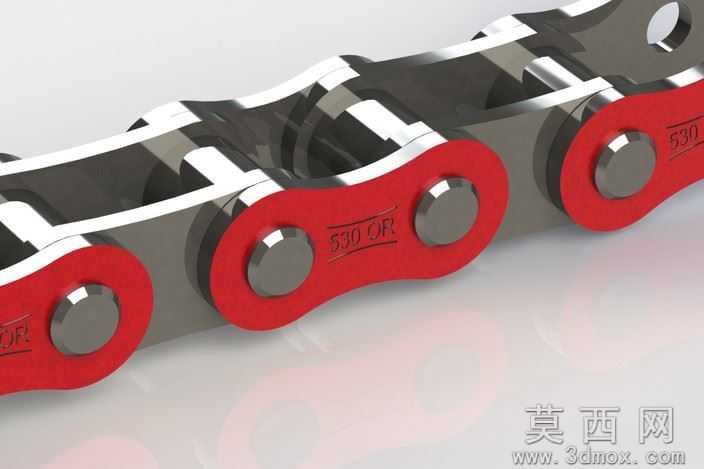

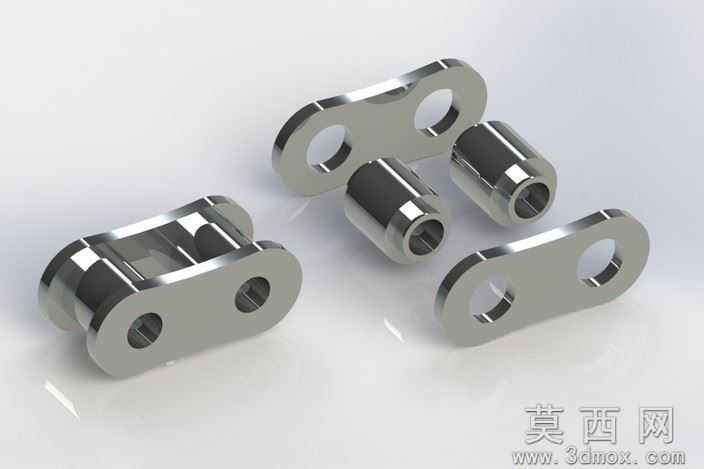

本套模型为530OR（530 O型圈）规格摩托车传动链条配套链轮组件，建模阶段采用SolidWorks完成全参数化设计，首先依据摩托车链条国标尺寸规范，先完成单个链节的结构建模：精准绘制内链板、外链板的冲压轮廓，完成销轴、套筒、O型密封圈的配合结构设计，通过链节阵列配合路径约束，完成整根闭环链条的装配，再根据传动比参数设计前后两个链轮的齿形，严格匹配滚子链链轮的齿廓曲线，保证链节与链轮齿槽的啮合间隙符合设计要求，完成整体传动机构的装配约束，可实现完整的啮合传动运动仿真。参数设计层面，严格遵循530型号链条的节距15.875mm、滚子直径10.16mm的标准参数，链轮齿数根据摩托车常规传动比设定，所有尺寸均关联参数化方程，修改齿数、节距参数即可快速衍生不同规格的链条传动模型，适配不同排量摩托车的传动需求。渲染材质方面，对链板、链轮采用抛光镀铬金属材质，调整金属粗糙度、反射参数还原金属零件的亮面质感，对O型密封圈采用哑光橡胶材质，区分不同零件的材质差异，渲染效果清晰展现零件的结构细节与装配关系。结构原理上，该组件为摩托车后传动核心部件，发动机输出动力经前链轮传递至链条，通过链条与前后链轮的啮合将动力传递至后轮，O型密封圈结构可储存润滑脂，降低链节铰接位置的磨损，延长链条使用寿命，模型完整还原了链节铰接、链轮啮合的全部结构关系，可直观展示链传动的工作原理。软件兼容层面，模型除原生SolidWorks格式外，同时导出STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，STL格式可直接用于3D打印样件验证，无需额外格式转换即可用于不同设计场景。研发教学应用层面，该模型可用于摩托车传动系统的研发设计阶段的结构验证、运动干涉检查，也可作为机械设计课程中链传动章节的教学案例，帮助学习者理解滚子链传动的结构组成、啮合原理与参数设计方法，也可用于摩托车改装、维修领域的结构参考。
