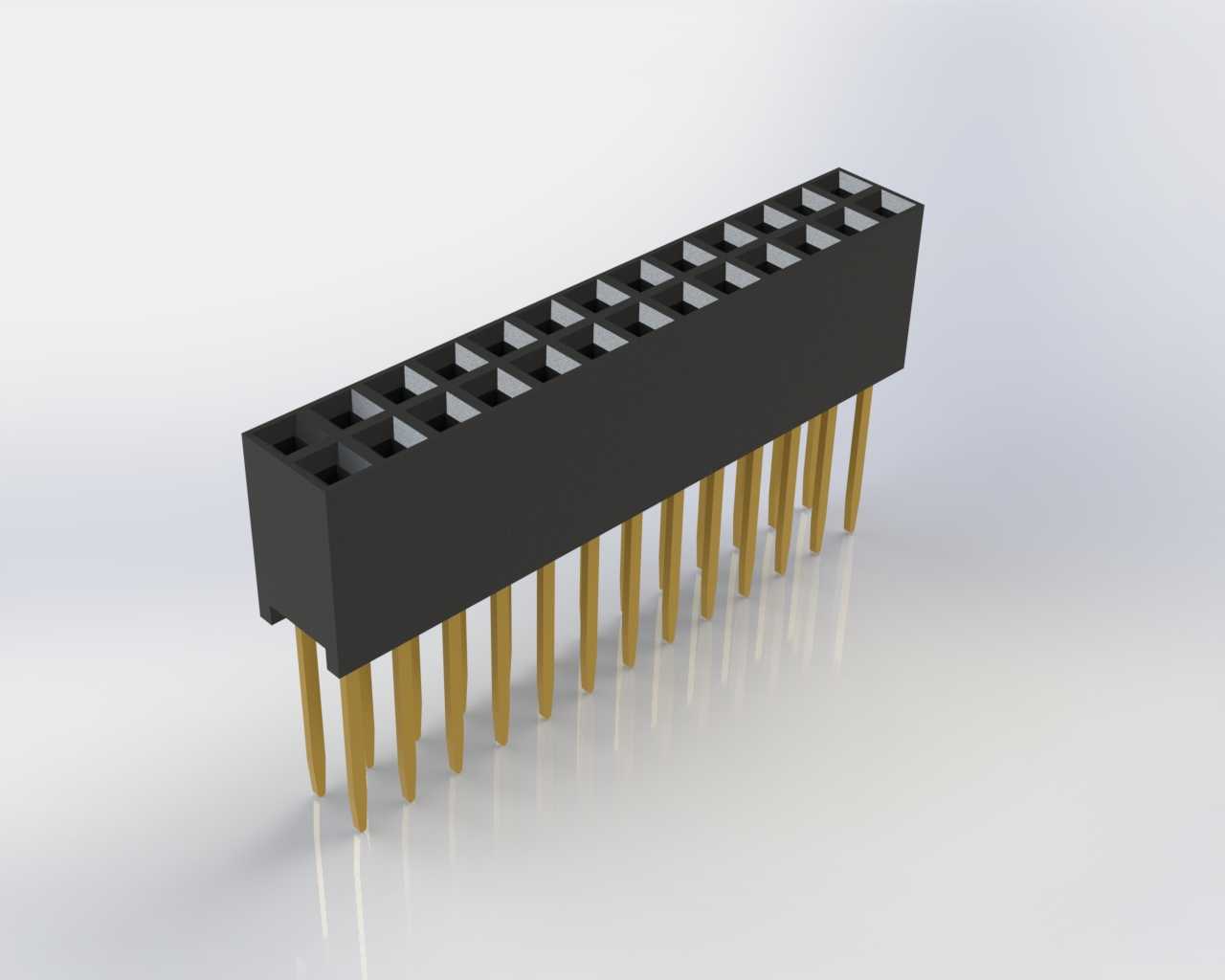

双排2.54mm间距直插内螺纹排母连接器

这款双排直插排母是电子电路互连场景中应用极为广泛的基础接插元件，主要承担电路板之间、电路板与功能模块之间的信号与小电流传输连接任务，常见于工控控制板卡、嵌入式开发板、消费电子主板、测试治具、通信接口模组等场景中，能够实现板间的可拆式连接，既保障电气连接的可靠性，又方便后续模块的更换、调试与维护，避免焊接式连接带来的拆装不便问题。该排母采用双排13位的引脚布局，相邻引脚中心间距为2.54mm，是行业内通用的标准间距规格，能够和同间距的排针、跳线帽等接插件完美适配，具备极强的通用互换性。产品主体采用耐高温绝缘工程塑料注塑成型，绝缘基座为规整的长方体结构，内部每个引脚位都设置有独立的内螺纹接触腔，接触端子采用镀金铜合金材质，插合时能够和公端排针形成稳定的多点接触，有效降低接触电阻，减少信号传输过程中的损耗与干扰，同时具备不错的耐磨与抗腐蚀性能，能够承受多次反复插拔而不出现接触不良的问题。直插式的引脚设计采用长直镀金插针结构，引脚长度适配常规厚度的PCB板波峰焊工艺，安装时可直接插入电路板对应的通孔焊盘，经过波峰焊或手工焊接即可完成固定，安装边界清晰，引脚排布整齐，不会出现相邻引脚连锡的问题。设计过程中充分考虑了批量生产的装配便利性，绝缘基座的定位精度控制在较高水准，每个接触腔的位置度偏差极小，能够保障公母端插合时顺畅无卡滞，不会出现个别引脚对位不准无法插入的情况。基座的绝缘性能满足常规低压电子电路的使用要求，能够有效隔绝相邻引脚之间的电气连接，避免出现短路风险。同时内螺纹式的接触结构相比普通直孔接触，能够提供更稳定的接触保持力，在设备受到一定振动的使用场景下，也能维持连接的稳定性，不会因为轻微振动出现接触断开、信号中断的问题，适配工业场景下较为复杂的使用环境。
