RN41型Class1蓝牙通讯模块结构

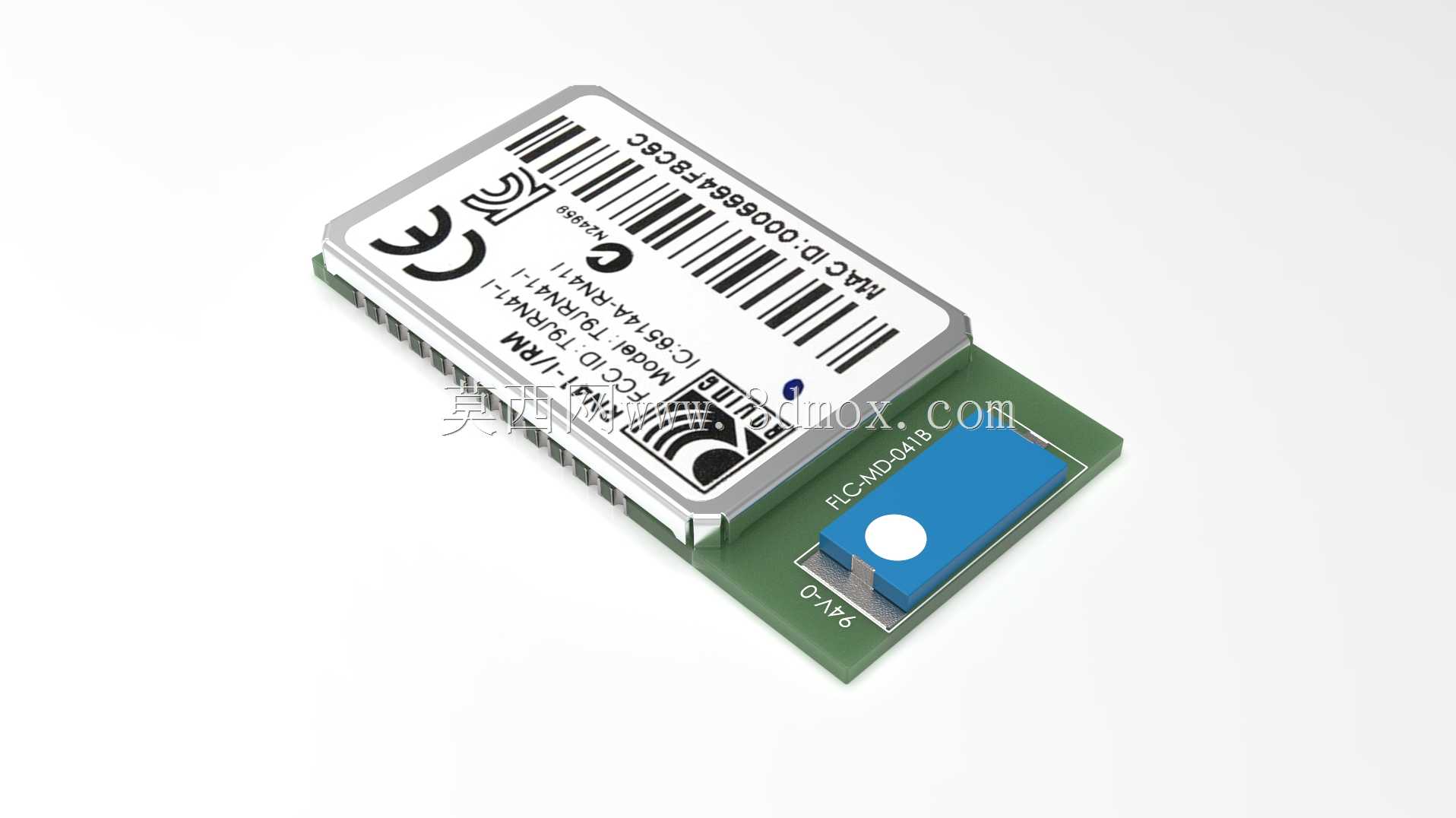

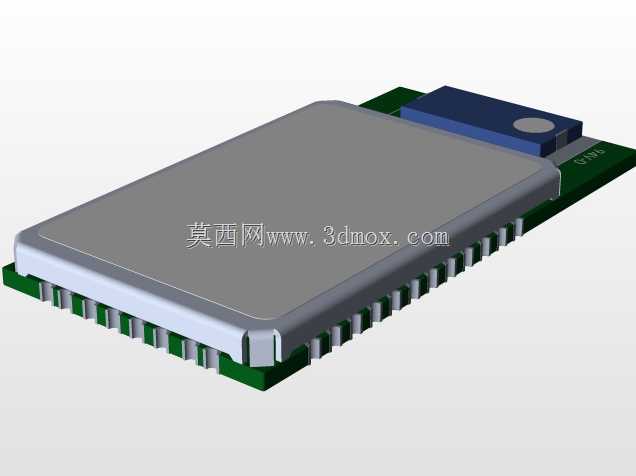

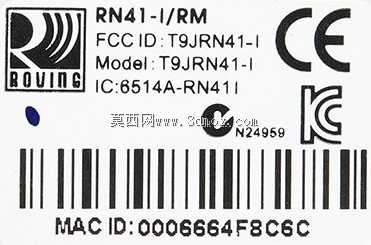

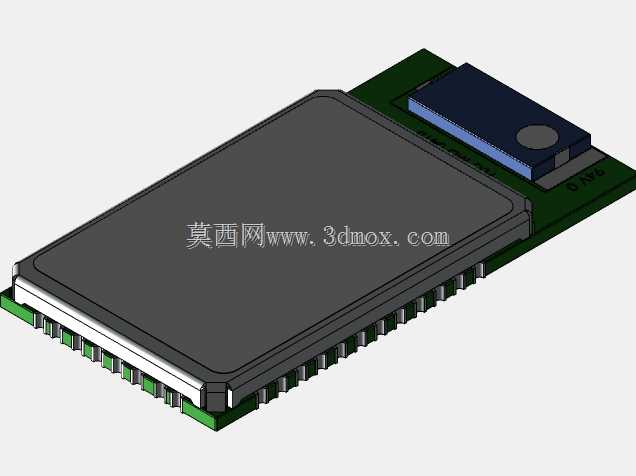

　　该蓝牙模组采用板载贴片式结构，主体由射频屏蔽罩、绿色PCB基板与板端连接引脚构成，整体为紧凑型矩形布局，适配嵌入式设备内部狭小安装空间。屏蔽罩表面印有认证标识、条码与参数丝印，既承担电磁屏蔽作用，也为生产追溯与合规核验提供可视信息；基板一角预留蓝色复位按键，周边布置阻容元件与天线匹配电路，引脚沿板边单侧引出，可直接焊接至主控载板，减少外接连线带来的信号干扰。在工业手持终端、小型传感节点、串口数据透传设备中，这类Class1等级蓝牙模组主要负责建立中短距离无线链路，把设备采集的串口数据透传给上位机或移动终端，替代传统RS232有线连接。相比板载分立蓝牙方案，集成模组已经完成射频校准与协议固化，结构工程师在整机堆叠时只需预留模块占位、

　　避让天线净空区，并保证焊接引脚与主控串口一一对应，即可缩短无线部分的开发周期。建模过程中，PCB轮廓、屏蔽罩高度、引脚间距与按键凸起位置均按实物装配关系还原：屏蔽罩与基板之间保留焊接台阶，引脚厚度与焊盘宽度匹配表贴工艺要求，按键顶面高出基板一定距离，便于外壳开孔或工装触压。安装边界方面，模块下方不应布置过高元件，天线区域需远离金属壳体与大尺寸接插件，避免射频信号被遮挡；整机外壳若采用金属材质，还应在模组对应位置开窗或改用非金属局部装饰件。结构设计上，屏蔽罩边角做了圆弧过渡，可降低装配时刮擦绝缘片或线束的风险；基板边缘设置定位丝印，辅助产线视觉识别贴装方向。对于需要做跌落与振动验证的便携设备，

　　模组四角附近可在载板上增加固定支撑或点胶区域，减小引脚处的交变应力。三维建模时需重点核对模块总高与周边器件的安全间隙，尤其是复位按键的行程空间不能被电池、支架等结构件侵占；同时，引脚伸出长度要符合回流焊工艺窗口，过短容易虚焊，过长则可能在分板时受力变形。该模型可直接用于整机布局干涉检查、连接器配对验证以及外壳开孔参考，帮助设计人员在方案阶段就确认无线模组的装配可行性，减少后期打样返工。
