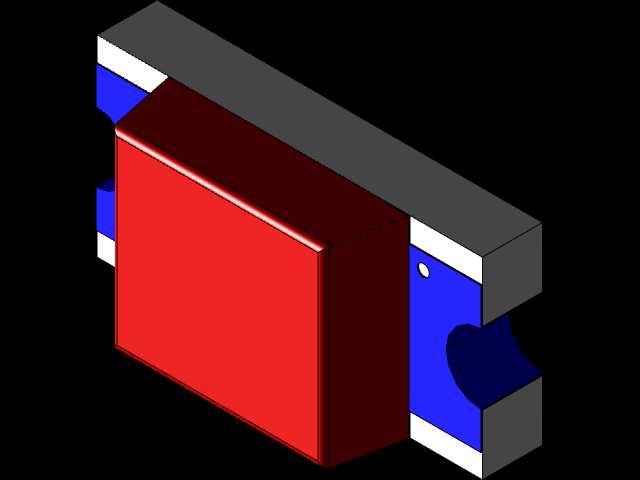

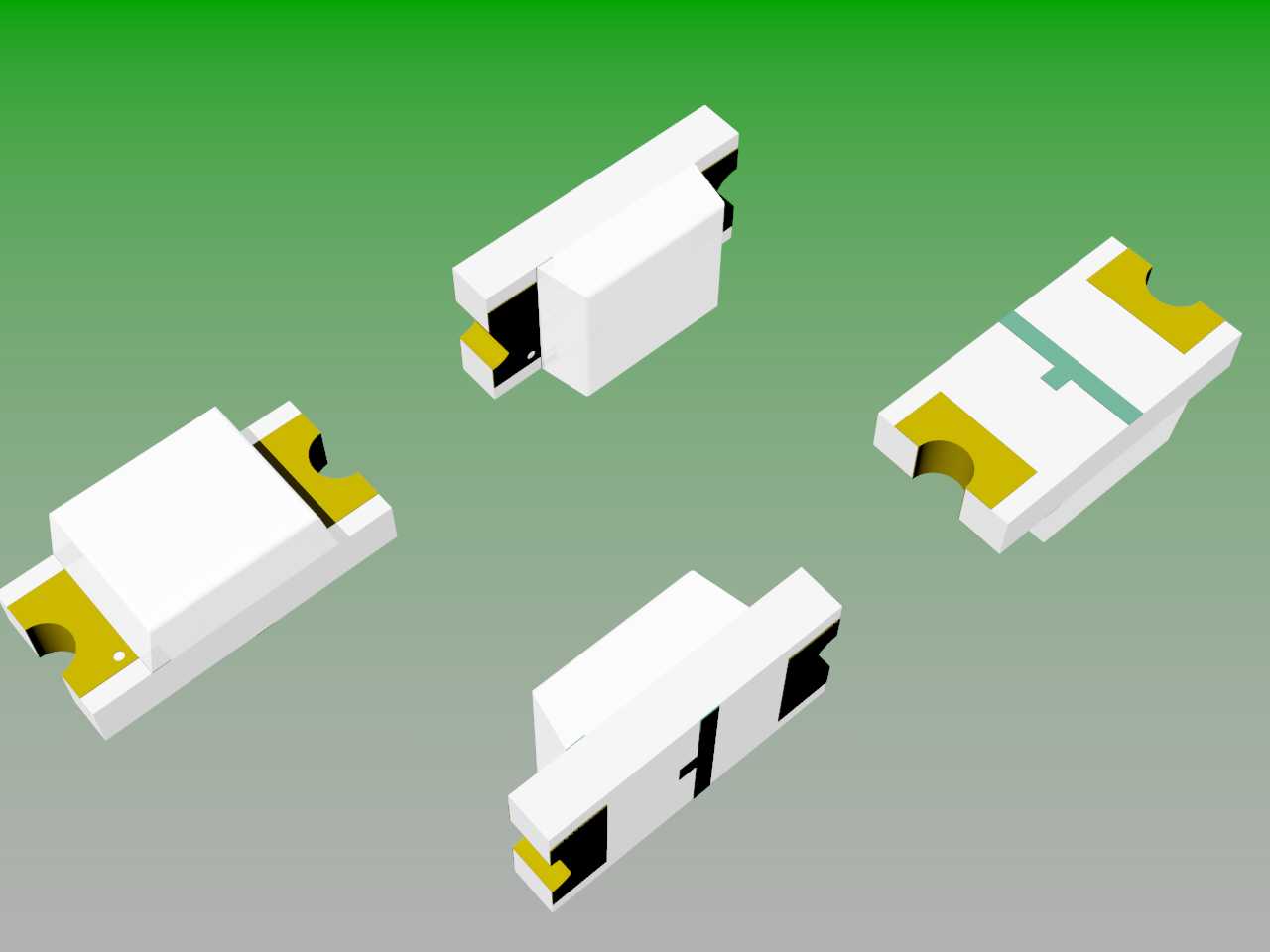

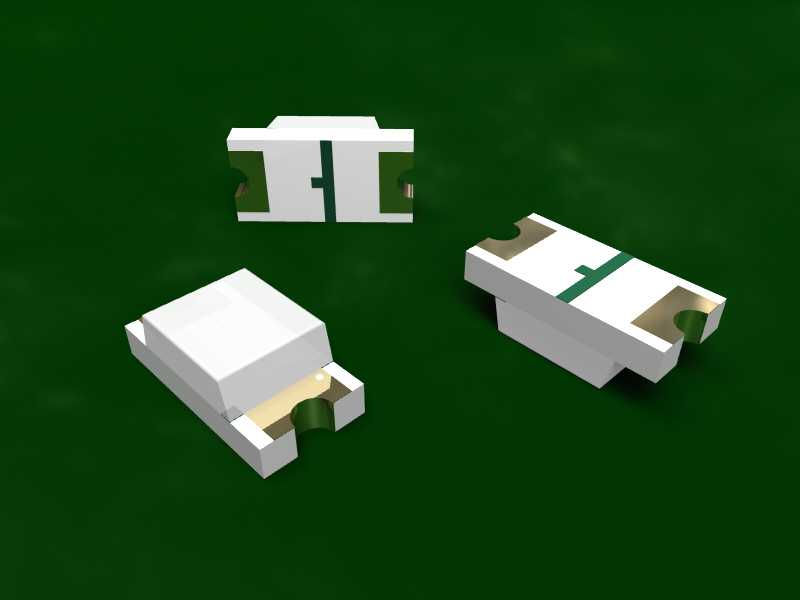

1206规格表面贴装发光二极管元件结构

这款表面贴装发光元件是电子制造领域应用极为广泛的基础半导体器件，主要适配各类高密度组装的电子线路场景，覆盖消费电子、工业控制板卡、车载电子模组、智能家电控制板、通讯终端设备等多个领域，可作为设备运行状态指示、信号传输提示、背光补光光源、局部照明光源使用，能够在有限的板卡空间内实现稳定的光信号输出，满足现代电子产品小型化、轻量化、高集成度的组装需求。从实际使用场景来看，这类贴片式发光元件无需额外预留插件安装的过孔空间，能够适配回流焊、波峰焊等自动化SMT组装工艺，大幅提升生产线的组装效率，降低人工插件的成本与出错概率，同时规避了直插元件引脚弯折、剪脚带来的工序冗余，十分适合大批量规模化的电子生产场景。在功能特性上，该元件采用半导体发光芯片作为核心发光单元，封装外壳采用高耐温的工程塑料材质，能够承受SMT焊接过程中的高温冲击，不会出现壳体变形、透光率下降的问题；两端的金属焊接电极经过特殊镀层处理，具备优异的焊锡浸润性，焊接后焊点牢固可靠，能够适应不同温湿度环境下的长期使用，降低虚焊、脱焊的失效概率；发光面经过光学优化设计，出光角度均匀，光线发散范围适配常规指示场景的可视需求，无需额外加装导光结构即可实现清晰的视觉提示效果。在设计思路上，这款元件的结构完全围绕表面贴装工艺的需求展开，整体采用扁平化的无引脚设计，将电极直接布置在元件本体的两侧底部，最大化压缩元件的垂直占用空间，能够适配厚度要求严苛的超薄类电子产品；壳体的定位结构设计充分考虑了SMT贴片机的吸嘴拾取需求，顶面平整无凸起，能够保证吸嘴拾取时的气密性，提升贴装的定位精度；内部的芯片固定与引线连接结构经过力学优化，能够承受贴装过程中的机械冲击与焊接过程中的热应力，避免内部结构损伤导致的元件失效。在外形尺寸与安装边界上，该元件的本体长宽尺寸为3.2mm×1.6mm，也就是行业内通用的1206封装规格，元件整体高度控制在1.1mm以内，安装时仅需要在PCB板上对应位置预留两个匹配尺寸的焊盘，焊盘间距与元件电极位置完全对齐，不需要在PCB上开设穿透孔位，元件周边仅需预留0.3mm以上的安全间隙即可满足贴装与焊接的工艺要求，不会与周边相邻的其他电子元件产生结构干涉，能够帮助线路设计人员最大化提升板卡的空间利用率，在有限的板卡面积内布置更多的功能元件，实现产品功能的高度集成。
