STM32F4嵌入式开发核心控制电路板

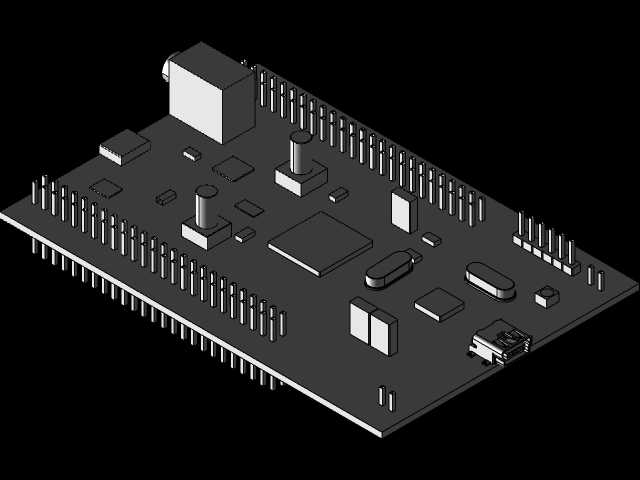

该款STM32F4核心控制板是嵌入式开发领域常用的硬件载体，广泛应用于工业控制终端、智能物联网节点、小型自动化设备主控、教学实验实训、消费电子原型开发等场景，能够为各类需要逻辑运算、外设控制、数据采集的项目提供稳定可靠的硬件支撑。在实际使用中，它可作为核心主控单元对接各类传感器模块、执行机构、通信模组，完成信号采集、逻辑运算、指令输出、数据交互等核心功能，支持多类外设接口扩展，能够适配不同项目的外设接入需求，帮助开发者快速完成产品原型验证与功能开发。

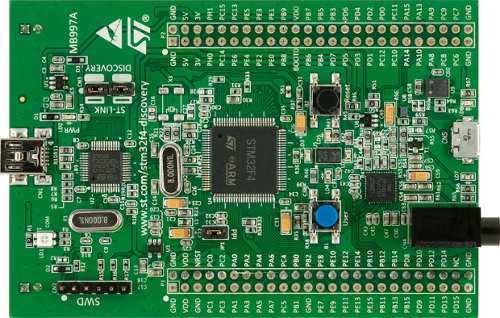

从产品功能特性来看，该控制板搭载STM32F4系列主控芯片，具备充足的运算资源与外设接口，板载集成了调试下载电路、电源管理模块、复位电路、时钟电路、按键输入模块、状态指示模块，同时将主控芯片的所有IO引脚通过排针引出，方便开发者外接各类功能模块，无需额外搭建最小系统即可直接投入开发使用，大幅降低了嵌入式开发的硬件准备门槛。板载的调试接口支持程序下载与在线调试，能够帮助开发者快速排查程序问题，提升开发效率；电源模块支持宽电压输入适配，可通过常用的USB接口或外接电源供电，适配不同场景的供电需求。

在设计思路上，该控制板遵循嵌入式最小系统加全引脚引出的设计逻辑，首先保障主控芯片稳定运行的基础电路可靠性，对电源走线、信号走线做了合理规划，减少信号干扰，保障高频运行下的电路稳定性；其次充分考虑开发使用的便捷性，将常用的调试接口、供电接口、功能按键布置在板边易操作位置，排针引脚采用统一间距排布，既可以直接插装在面包板上使用，也可以通过杜邦线外接各类模块，同时预留了固定安装孔位，方便在项目样机中完成板卡固定。外形尺寸上采用紧凑的矩形布局，整体尺寸适配常规开发外壳与通用安装位，安装边界清晰，排针间距采用行业通用的2.54mm标准间距，能够兼容市面上绝大多数的扩展模块与接插件，无需额外定制转接件即可完成组装使用，板上元件布局合理，高元件与低矮元件分区排布，既避免了元件干涉，也方便焊接与后期维修更换元件。
