侧开式集成水冷紧凑型电脑机箱结构设计

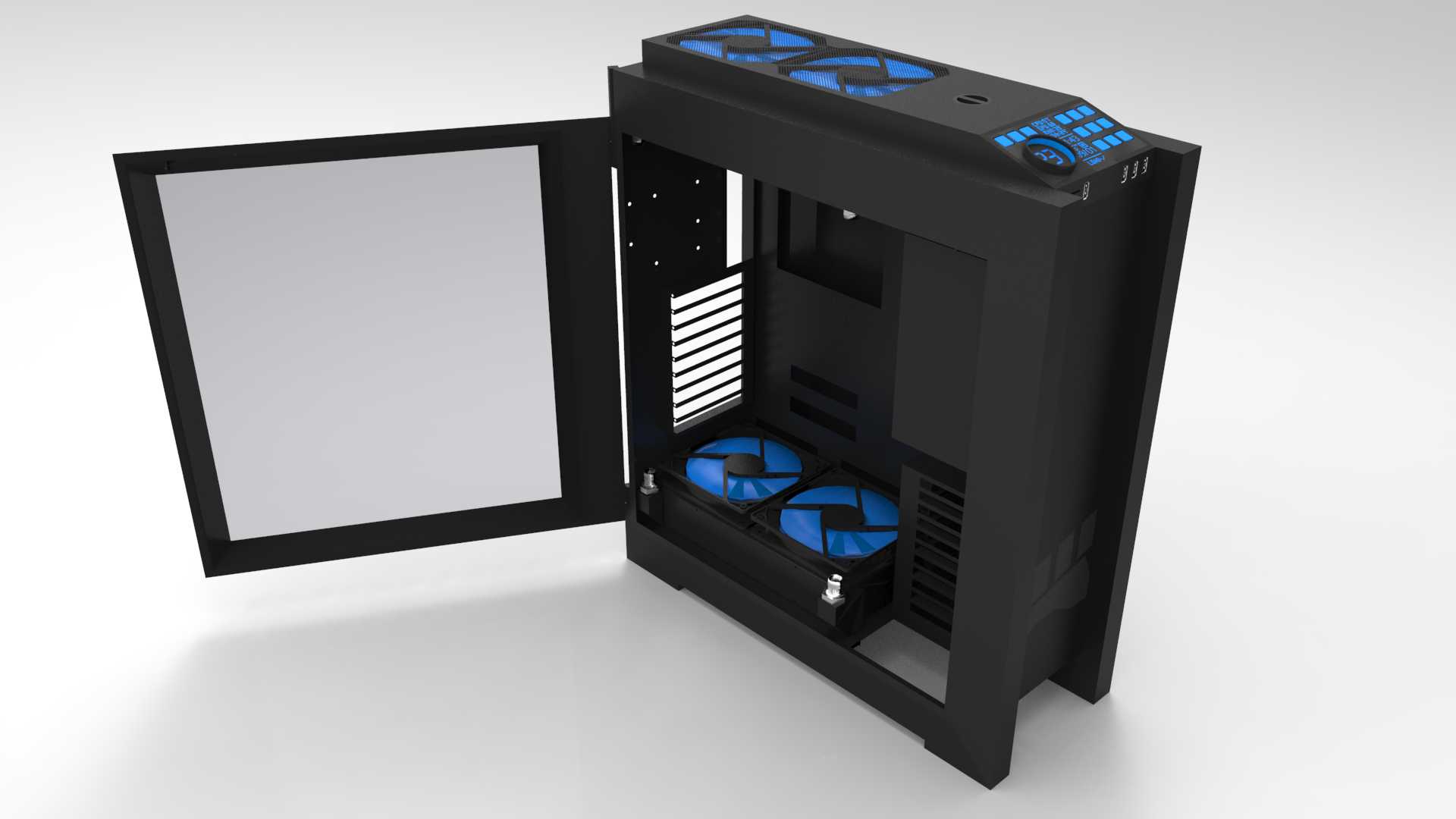

这款侧开式集成水冷机箱主要面向桌面高性能PC搭建场景，适配电竞主机、小型工作站、个人创作高性能主机的使用需求，能够在有限的桌面占用空间内，完成高性能计算硬件的承载与散热保障，解决传统大体积机箱占用桌面空间过多、小机箱散热能力不足的痛点。从实际用途来看，该机箱作为电脑硬件的承载载体，需要完成主板、电源、存储设备、散热模块的固定安装，同时构建合理的散热风道，保障硬件长时间高负载运行时的温度稳定，侧开式的透明面板设计也兼顾了硬件展示的需求，适配当下用户对主机外观展示的使用需要。在功能特性上，这款机箱采用了集成水冷的布局设计，顶部预留了双风扇位的冷排安装空间，机箱底部同样设置了双进风风扇位，能够形成从底部进风、顶部出风的垂直散热风道，冷排直接安装在出风口位置，可以快速将水冷液携带的热量排出机箱内部，避免热量在机箱内部堆积。机箱内部做了分层的空间规划，电源位与主板安装区做了分隔设计，能够避免电源自身的热量影响主板区域的散热效率，同时预留了足够的走线空间，方便用户整理内部线材，保障风道的顺畅。侧开式的门板采用透明面板搭配磁吸或铰链连接结构，开启角度充足，方便用户日常更换硬件、清理灰尘，不需要完全拆卸机箱面板，降低了日常维护的操作难度。从设计思路来看，这款机箱优先平衡了紧凑体积与散热能力的矛盾，整体外形采用立式窄体设计，横向占用桌面宽度更小，能够适配多数桌面的显示器下方摆放空间，安装边界上充分考虑了标准ATX或MATX主板的安装孔位匹配，预留的显卡安装长度能够满足中高端全长显卡的安装需求，水冷位的尺寸兼容标准240规格冷排，不需要用户额外改装即可完成常规水冷散热套件的安装。机箱顶部的接口区域做了前置集成设计，将常用的USB接口、音频接口、开关按键集中布置在顶部靠前的位置，用户在桌面坐姿状态下不需要俯身即可完成外设插拔、主机开关的操作，使用体验更加顺畅。机箱的板材采用刚性金属材质，边角做了钝化处理，避免安装硬件时划伤手部，内部的安装孔位都做了精准对位，硬件安装时不需要额外打孔调整，能够适配标准规格的电脑硬件，降低用户的装机难度。整体结构在保障结构强度的前提下做了轻量化设计，自身重量控制合理，方便用户搬运挪动，同时金属外壳能够起到一定的电磁屏蔽作用，减少主机运行时的电磁辐射外泄，也能降低外部电磁信号对主机运行的干扰。
