家用电子厨房秤结构拆解三维设计

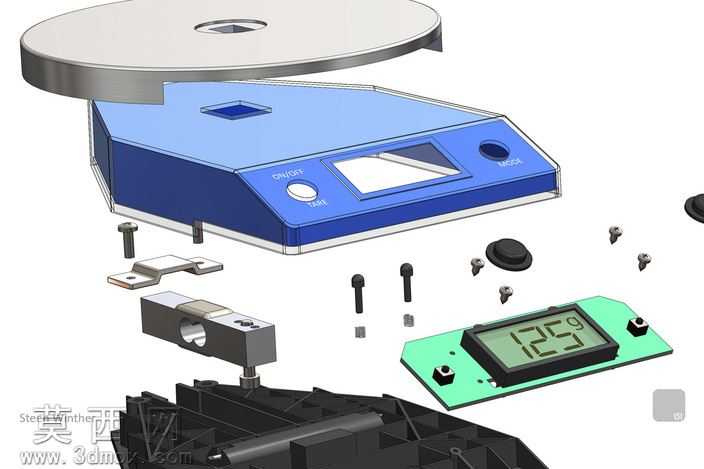

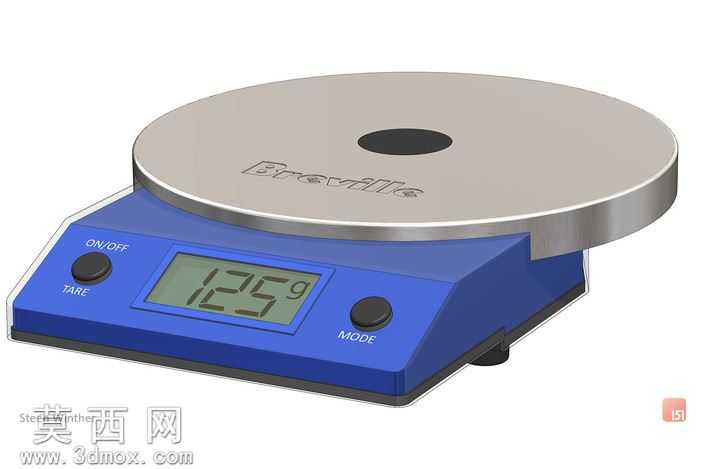

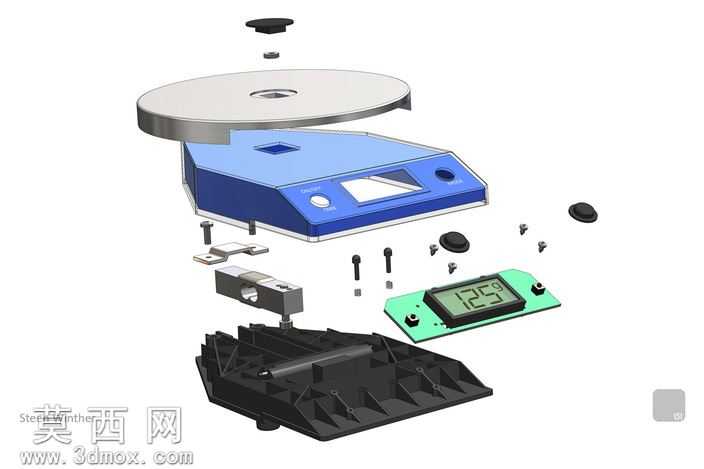

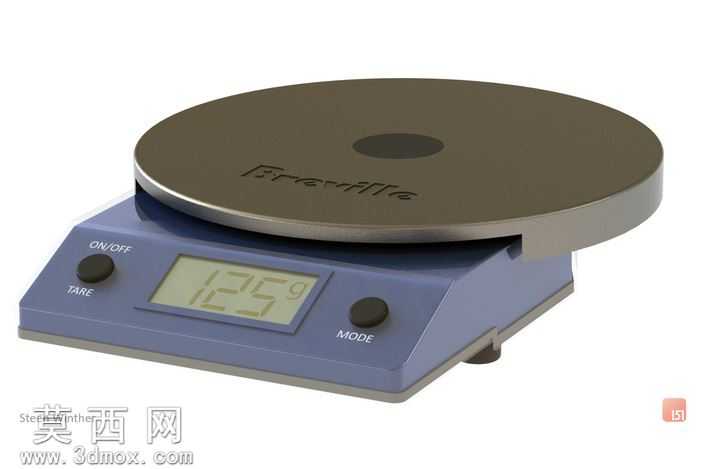

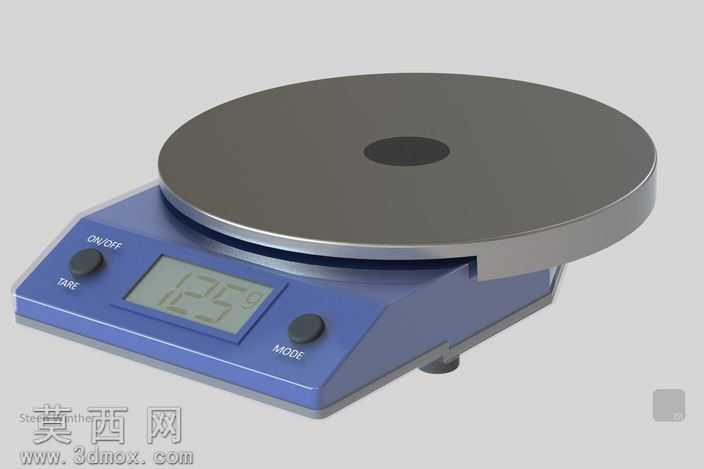

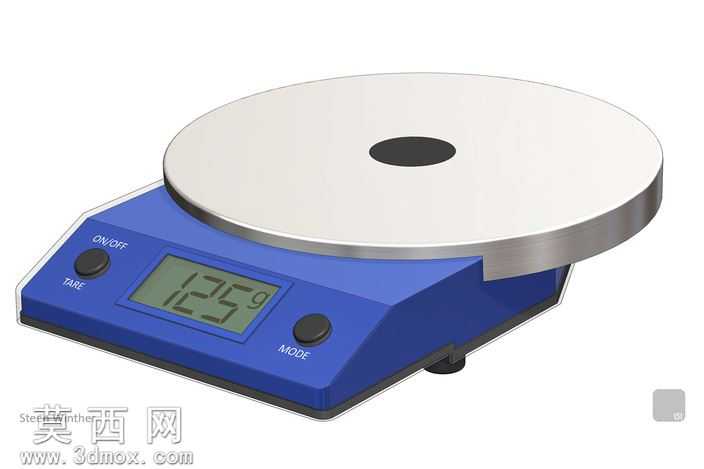

本作品为家用电子厨房秤的完整三维结构设计，采用SolidWorks完成全参数化建模，完整还原了产品从外部壳体到内部核心元件的全部装配关系，通过爆炸视图清晰呈现各零部件的装配层级与连接逻辑。建模过程中首先完成整体外观轮廓的曲面构建，秤盘采用不锈钢质感的金属材质设定，建模时严格把控盘面的平面度与边缘倒角工艺，还原真实产品的圆润触感与承重平整性。主机上壳采用蓝色半透明工程塑料材质设定，建模时精准预留按键安装位、显示屏开窗、功能开孔的位置公差，按键区域做了下沉式结构设计，匹配实体按键的装配间隙，避免使用过程中出现卡键问题。内部核心结构部分，完整构建了称重传感器的安装支架结构，传感器采用金属合金材质设定，建模时还原了传感器的应变片安装位、固定螺孔位置，确保受力传导路径的合理性，让称重时的重量可以精准传递到传感元件。底部壳体采用黑色高强度工程塑料材质，内部做了网格状加强筋结构设计，在不增加壳体壁厚的前提下提升整体结构强度，避免长期承重出现壳体形变问题。电路部分完整构建了PCB板、液晶显示屏、功能按键、电池接触片的结构模型，显示屏做了数码管显示效果的渲染处理，还原产品通电后的数值显示状态。所有连接螺丝、缓冲脚垫、密封胶圈等标准件与小配件均按照实际尺寸建模，装配关系完全匹配真实产品的组装流程，各零部件之间预留了合理的装配公差，可直接用于产品结构验证、开模参考以及装配工艺演示，整体建模逻辑贴合实际家用电子秤的生产设计流程，材质渲染区分了不同部件的质感表现，金属部件的冷冽质感、塑料部件的哑光质感、显示屏的玻璃通透感均做了针对性的材质参数调整，让整体模型的视觉表现贴近真实产品效果。
