工业传动用直齿锥齿轮三维设计作品

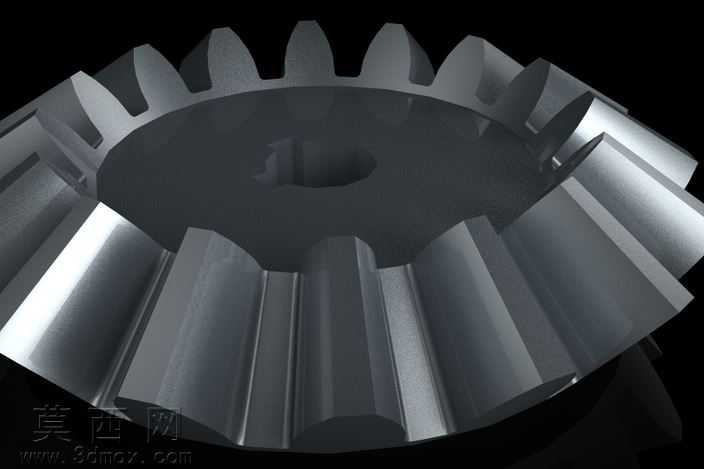

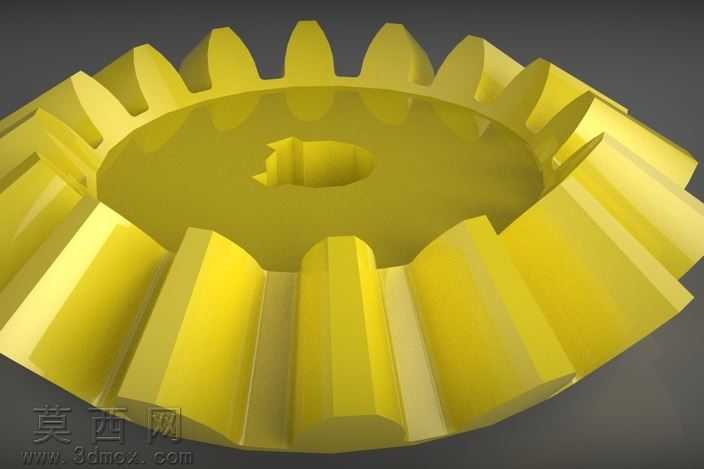

本作品为工业传动场景使用的直齿锥齿轮三维建模成果，建模过程严格遵循机械设计手册中锥齿轮的参数规范，先通过齿廓啮合基本定律推导渐开线齿形的基准曲线，以轮坯的背锥展开面为齿形绘制基准，精准匹配给定的齿顶高系数、顶隙系数与压力角参数，保证齿形的啮合精度符合传动要求。建模阶段先完成锥齿轮轮坯的基体结构搭建，按照给定的轴径尺寸、轮毂厚度、轮辐宽度参数构建基础实体，再通过参数化阵列的方式完成全部轮齿的排布，每一个轮齿的齿向、齿厚、齿高都严格对应分度圆锥角的设计要求，轮齿与轮辐的过渡位置做了符合机械加工工艺的圆角处理，避免应力集中问题，中心的键槽结构按照平键连接的标准尺寸设计，保证与传动轴的装配精度。材质渲染阶段选用工业常用的合金结构钢材质表现，赋予模型均匀的金属质感，调整表面粗糙度参数模拟实际机加工后的金属表面效果，通过环境光的多角度打光，清晰展现轮齿的渐开线曲面形态、齿根过渡结构以及轮毂的安装基准面，渲染视角选择斜向俯视角度，可同时观察到锥齿轮的端面安装结构、轮齿的排布规律以及整体的圆锥轮廓形态。设计过程中充分考虑锥齿轮的实际装配与传动需求，所有结构尺寸都经过啮合干涉校验，保证成对装配时轮齿可以实现平稳啮合，不会出现卡滞、侧隙过大或过小的问题，轮辐的厚度、轮毂的长度都按照传递扭矩的强度要求做了匹配设计，既满足结构强度要求，也兼顾了零件的轻量化需求，可用于机械传动结构的虚拟装配验证、传动工况模拟以及机械设计教学演示场景，能够直观展现直齿锥齿轮的结构特点与传动原理。
