块式板换换热设备三维结构设计

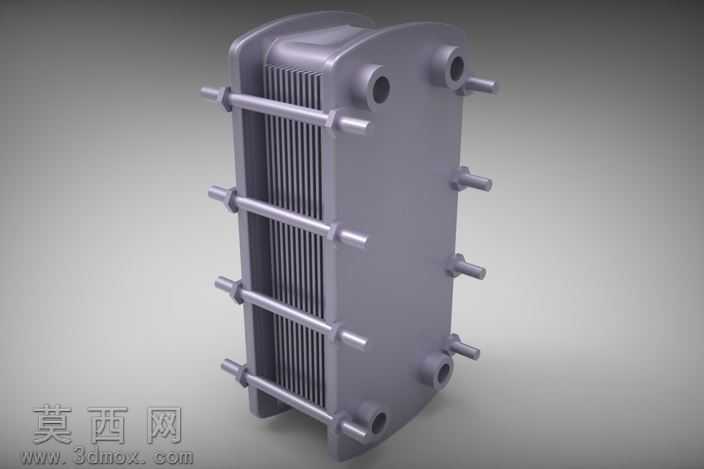

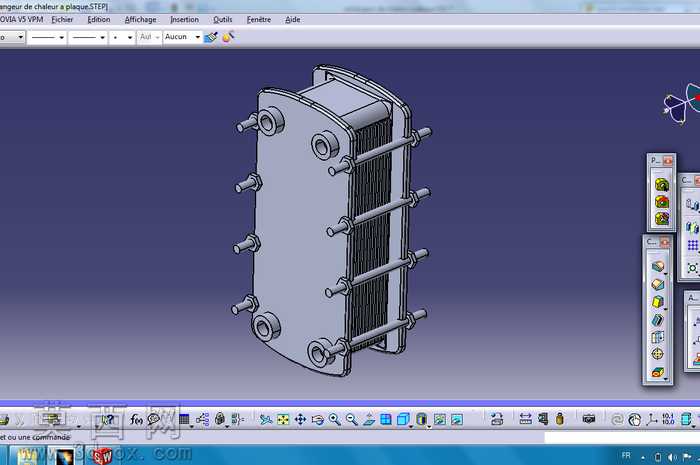

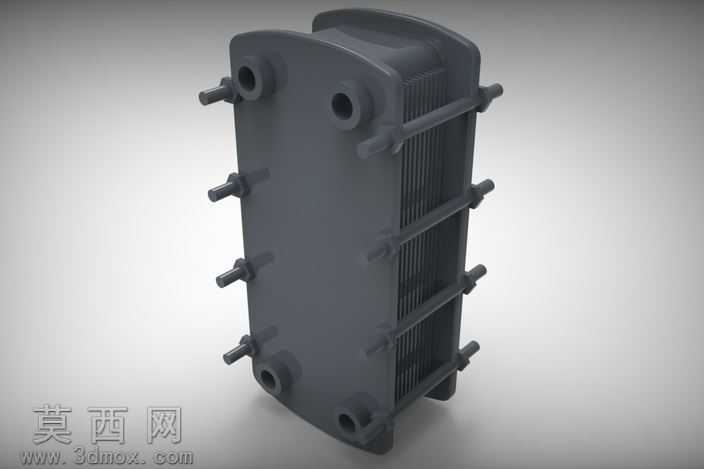

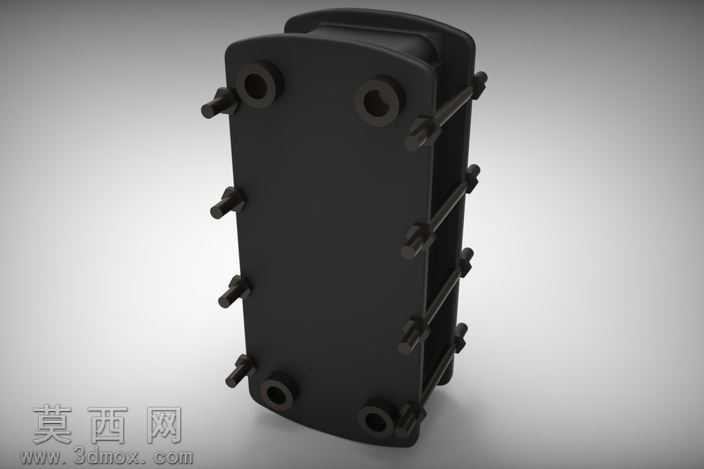

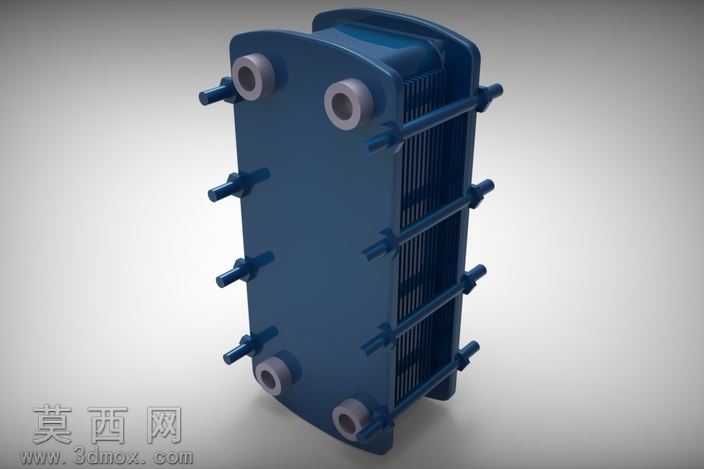

本作品为块式板片结构换热器的三维参数化建模成果，建模过程严格遵循板式换热器的实际生产装配逻辑，先完成核心换热板片的特征构建：通过草图绘制板片的密封槽定位轮廓、流体导流区波纹形态、角孔流通结构，采用拉伸、阵列、薄壁特征生成单片换热板的基础实体，再对板片表面的人字形波纹做细节优化，保证波纹倾角、间距符合传热效率设计要求，避免流体在板间形成流动死区。完成单片板建模后，按照设计的换热面积要求，对板片进行线性阵列装配，同时构建两端的压紧端板结构：端板上预留流体进出口的接管接口、拉杆螺栓的穿装定位孔，接口处做加厚凸台处理模拟实际焊接补强结构，保证接管连接的结构强度。随后构建四周的拉紧拉杆与锁紧螺母组件，通过同轴、面重合的装配约束将拉杆穿装在两端端板的定位孔内，模拟实际装配中螺栓预紧后将整叠板片压紧密封的状态，同时在端板外侧的进出口位置构建短节接管，还原流体进出换热器的连接结构。建模过程中对各零部件的材质做了对应区分：换热板片采用薄壁不锈钢材质参数，设置金属哑光质感与轻微的表面反光效果，端板采用碳钢材质做喷漆质感处理，拉杆与螺母采用标准件的镀锌金属质感，不同材质的视觉区分能够清晰展现设备的装配层级。整体结构设计充分考虑板式换热器的工作原理，板片堆叠形成的交替流道能够让冷热两种流体在相邻板片间逆向流动，通过板片壁面完成热量交换，块式的紧凑结构相比管壳式换热器拥有更高的传热效率与更小的占地面积，建模时严格控制各部件的装配间隙，还原实际产品中密封垫压缩后的装配尺寸，避免出现结构干涉问题，所有特征均采用参数化驱动，可根据实际换热工况需求调整板片数量、板片尺寸、接口规格等参数，快速生成对应规格的换热器模型，可用于换热系统的装配干涉校验、产品结构展示、生产加工前的工艺验证等场景。
