RM12引脚线圈成型磁芯组件结构设计

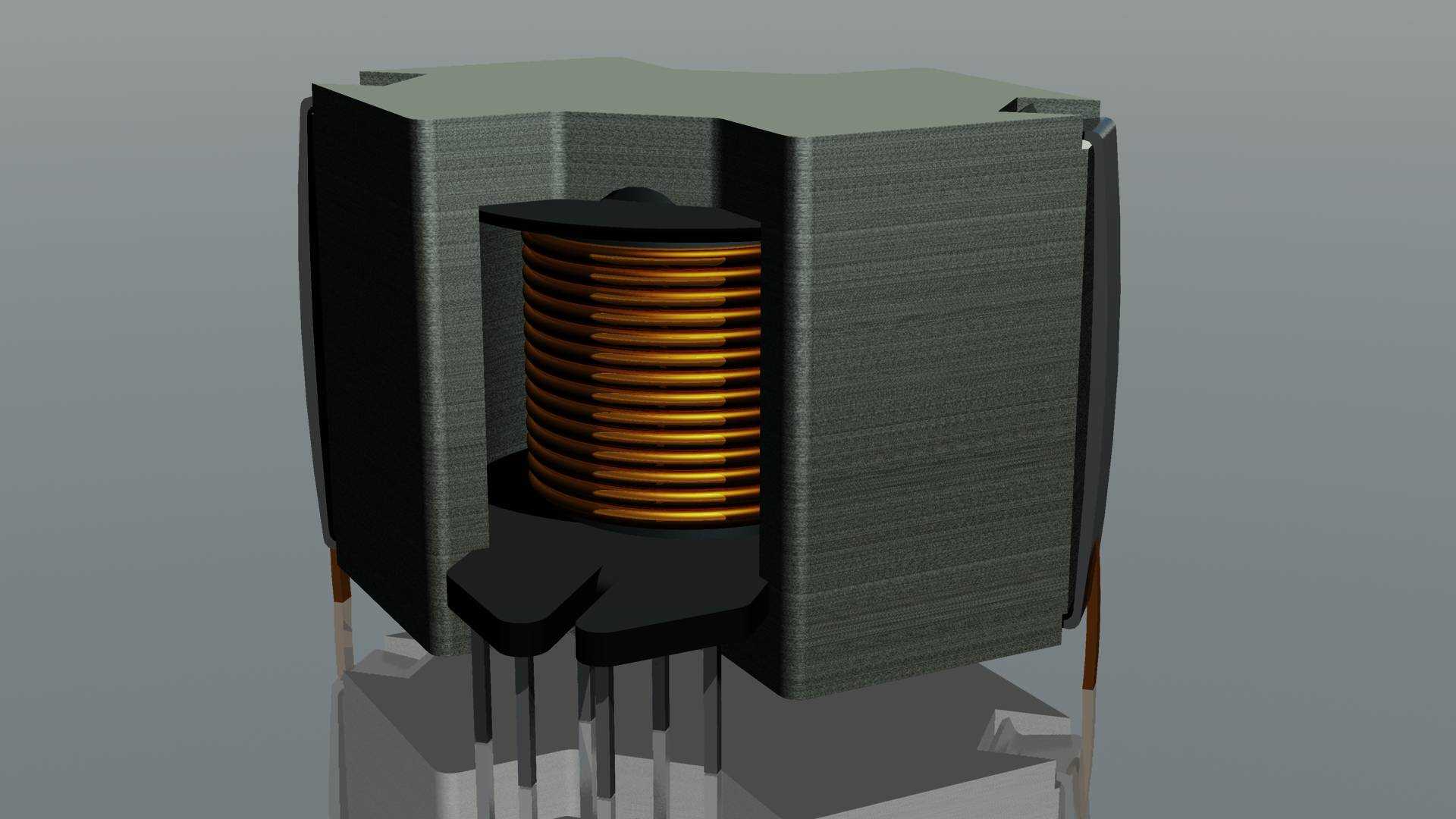

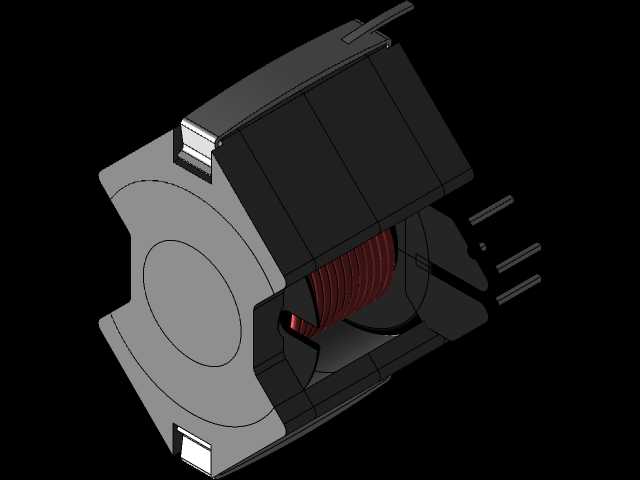

该电磁组件主要面向中小功率开关电源、信号滤波回路、DC-DC转换模块的生产装配场景，是电源类电子产品实现电磁能量转换、杂波抑制功能的核心基础部件，可直接适配消费类电子适配器、工业控制板卡供电回路、车载低压供电模块的板载安装需求，在小体积供电方案中承担储能、滤波、电气隔离的关键作用，能够在有限的板卡空间内实现较高的电感量与额定电流承载能力。组件整体采用立式插装结构设计，核心由RM型铁氧体磁芯、多层密绕漆包铜线圈、绝缘阻燃塑胶骨架、直插式引出引脚四个部分组合而成，磁芯采用对称拼接式结构，中柱为圆形截面设计，能够有效降低磁路漏感，减少工作状态下的电磁辐射干扰，磁芯侧方预留的缺口结构既为线圈引出线提供走线路径，也能在磁芯闭合时形成均匀的气隙，避免大电流工况下出现磁饱和问题。线圈部分采用多层平绕工艺排布，层间通过绝缘胶带实现耐压隔离，绕组两端分别焊接在骨架底部的金属引脚上，引脚采用标准2.54mm间距排布，能够直接匹配常规PCB板的通孔焊盘设计，无需额外定制转接板即可完成波峰焊装配。塑胶骨架采用耐高温PBT材质注塑成型，既作为线圈的绕制承载基体，也为上下磁芯提供精准的定位卡槽，确保磁芯拼接后同轴度偏差控制在极小范围内，避免因磁芯错位导致的电感量参数偏移。组件的安装边界充分考虑板载空间的紧凑性需求，整体外形为近似方形的立式结构，底部引脚伸出长度适配常规PCB板的焊接厚度要求，磁芯外围无多余突出结构，能够在高密度排布的板卡上实现相邻元件的最小间距装配，同时磁芯与线圈之间通过骨架的隔层实现可靠绝缘，满足安规标准中对电气间隙与爬电距离的要求。设计过程中针对量产装配的便利性做了专项优化，磁芯与骨架采用卡扣式配合结构，组装时无需额外粘接固定即可实现预定位，配合后续的浸漆工艺能够保证整体结构的牢固度，在常规振动工况下不会出现磁芯松动、引脚移位的问题，线圈的绕线空间经过精准核算，在保证额定电流所需线径的前提下，最大化利用磁芯内部窗口面积，实现小体积下的高电感量输出，能够有效降低供电回路的纹波系数，提升后端电路的工作稳定性。
