贴片式ER9磁芯绕线电感器结构设计

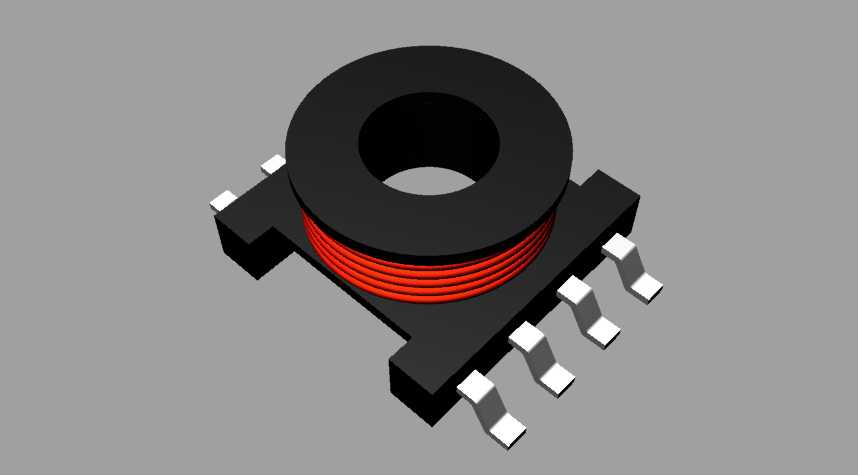

这款贴片式绕线电感器主要面向高密度表面贴装的电子电路场景，常见于便携消费电子、小型通讯模块、车载低压控制板、工业传感信号处理电路中，承担电源回路滤波、信号谐振、阻抗匹配、电磁干扰抑制的核心作用，是小功率开关电源、射频前端电路里不可或缺的被动元件。产品采用ER型铁氧体磁芯作为磁路载体，闭合磁路结构能够有效降低漏磁，减少对周边高密度排布元器件的电磁干扰，相比传统工字型磁芯拥有更高的磁导率与饱和电流阈值，适配小空间内的大电流直流供电场景。磁芯中柱预留标准绕线空间，采用多层平绕的绕组排布方式，漆包铜线紧密贴合磁芯柱体排布，绕组两端直接引出连接至底部贴片引脚，省去额外接线工序，适配SMT自动化回流焊生产流程，能够大幅提升电路板贴片加工的生产效率。底部引脚采用对称式排布设计，共六个引出端沿本体两侧等距分布，引脚端面做平整化处理，焊接时能够与PCB焊盘充分贴合，减少虚焊、立碑等贴片不良问题，引脚间距符合行业通用贴片元件封装规范，能够直接匹配标准焊盘设计，无需额外定制PCB封装。整体结构设计充分考虑自动化生产的适配性，磁芯与底座采用卡扣式配合结构，组装时无需额外粘接固定即可保证绕组与磁芯的相对位置精度，绕线完成后磁芯上下片紧密贴合，保证磁路气隙的一致性，让同批次产品的电感量偏差控制在极小范围内。外形尺寸严格遵循ER9规格的安装边界，本体高度控制在低矮范围内，能够适配薄型化电子产品的内部堆叠空间，安装时不会与上方结构件或屏蔽罩产生干涉，引脚外侧与本体边缘预留足够的爬电距离，满足安规设计中对电气间隙的要求，即使在高湿、高粉尘的工业应用环境下，也能避免引脚间爬电击穿的风险。绕组外层做绝缘包覆处理，能够避免生产组装过程中漆包线被剐蹭破损，同时提升绕组与磁芯之间的绝缘耐压性能，保障元件在额定工作电压下的长期运行可靠性。
