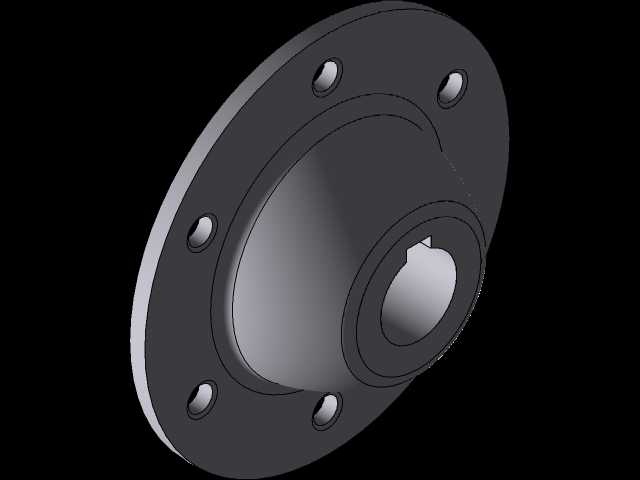

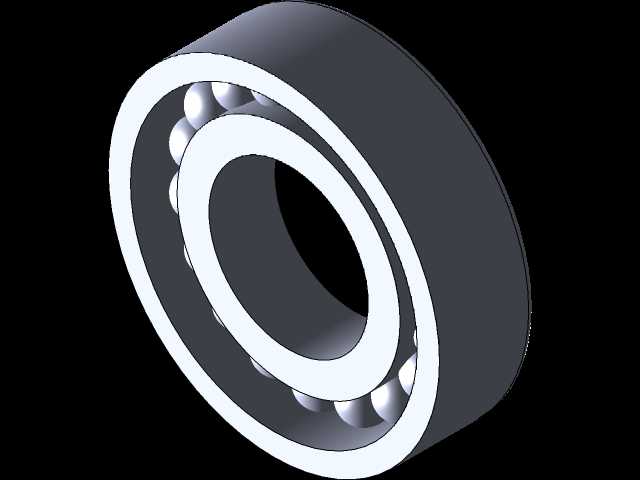

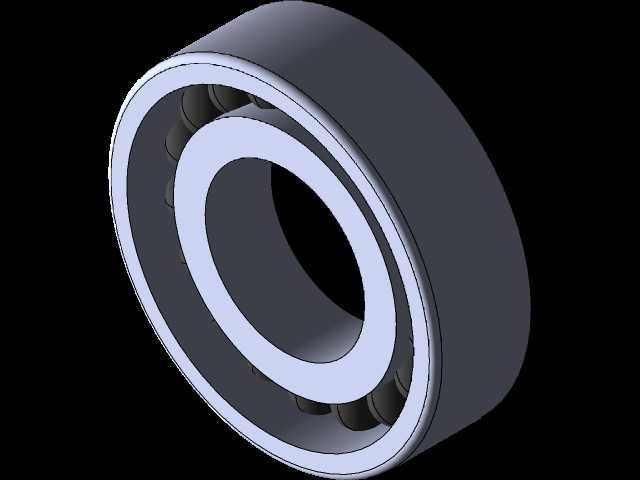

皮带驱动式尼科特拉离心通风设备结构

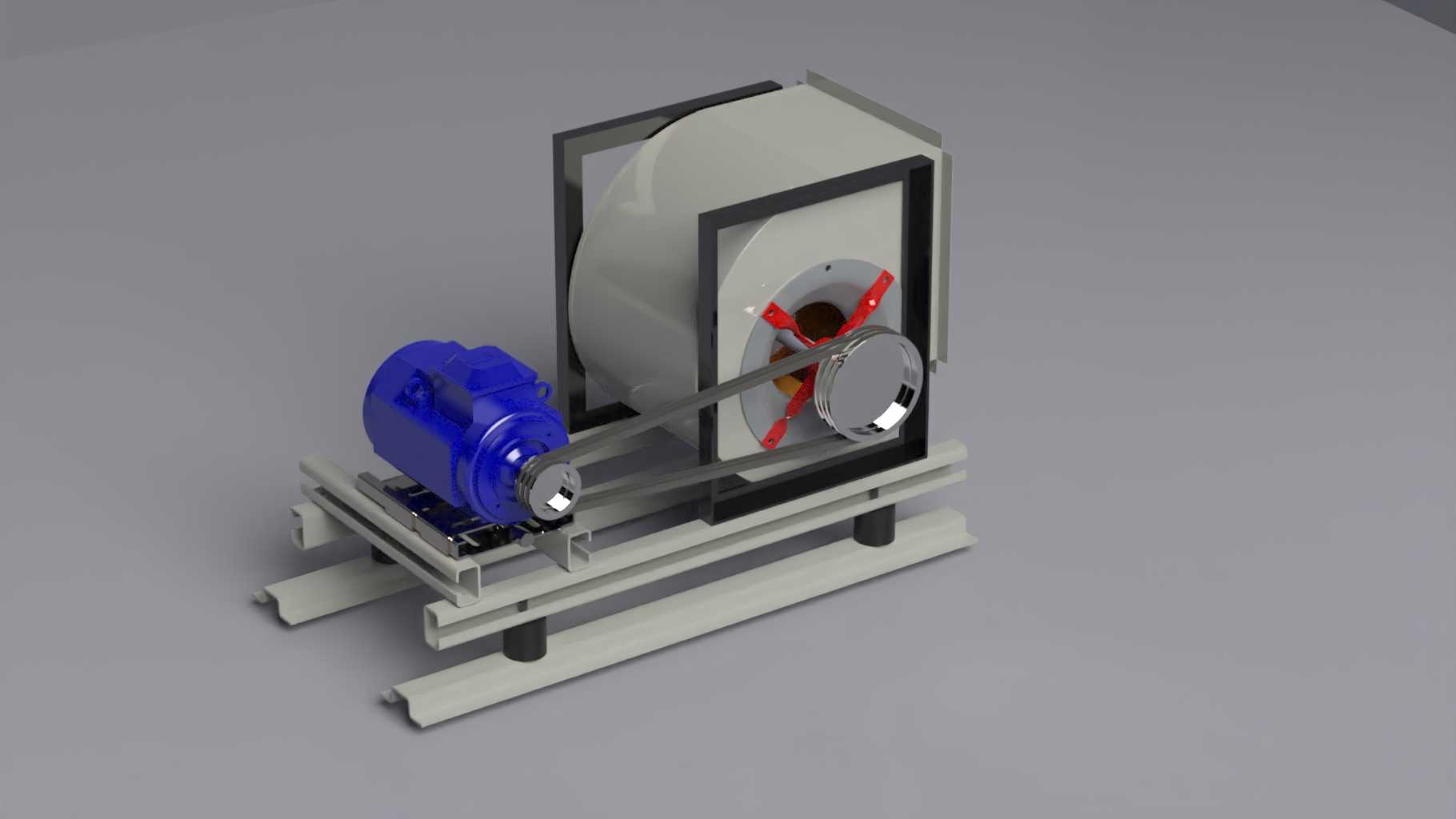

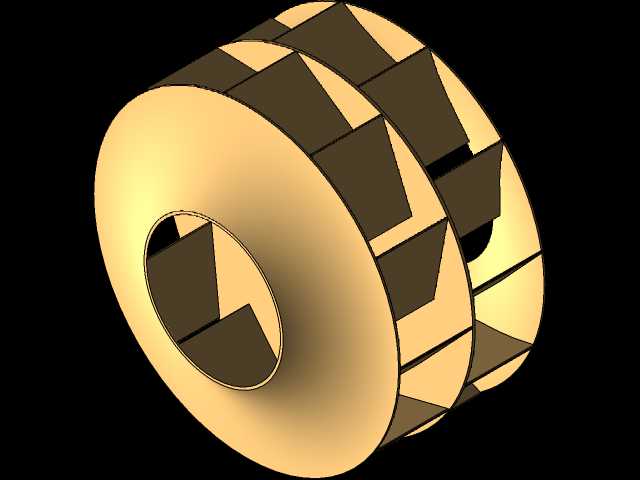

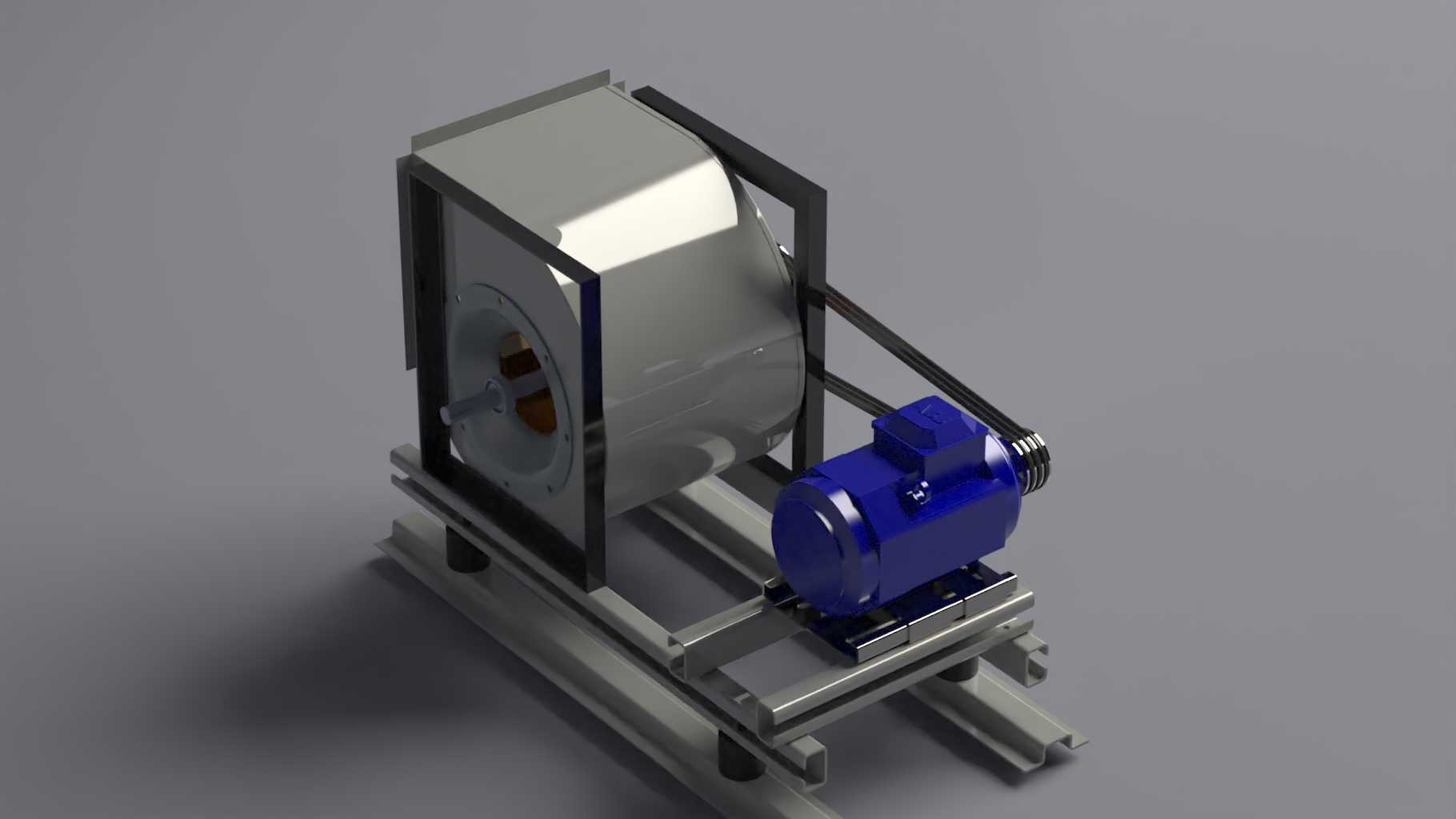

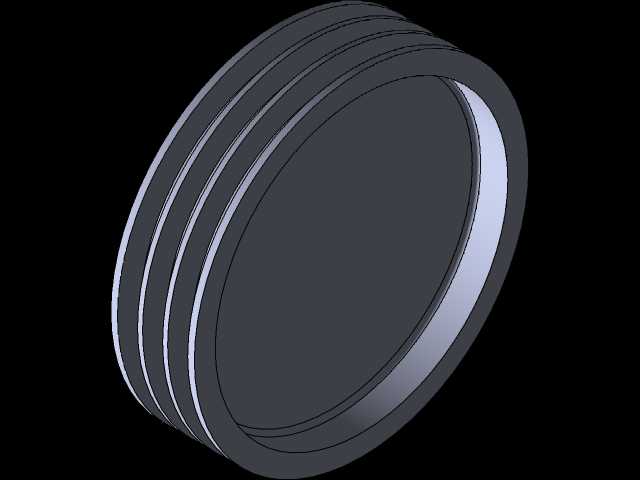

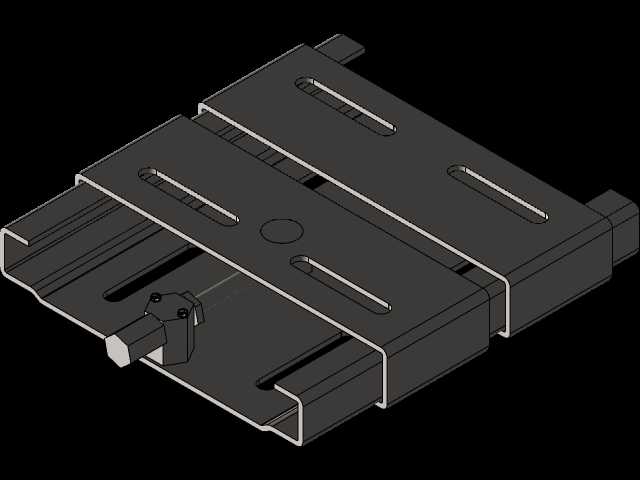

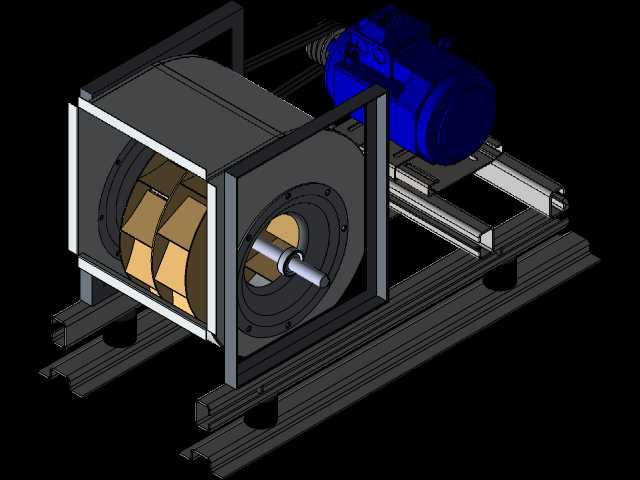

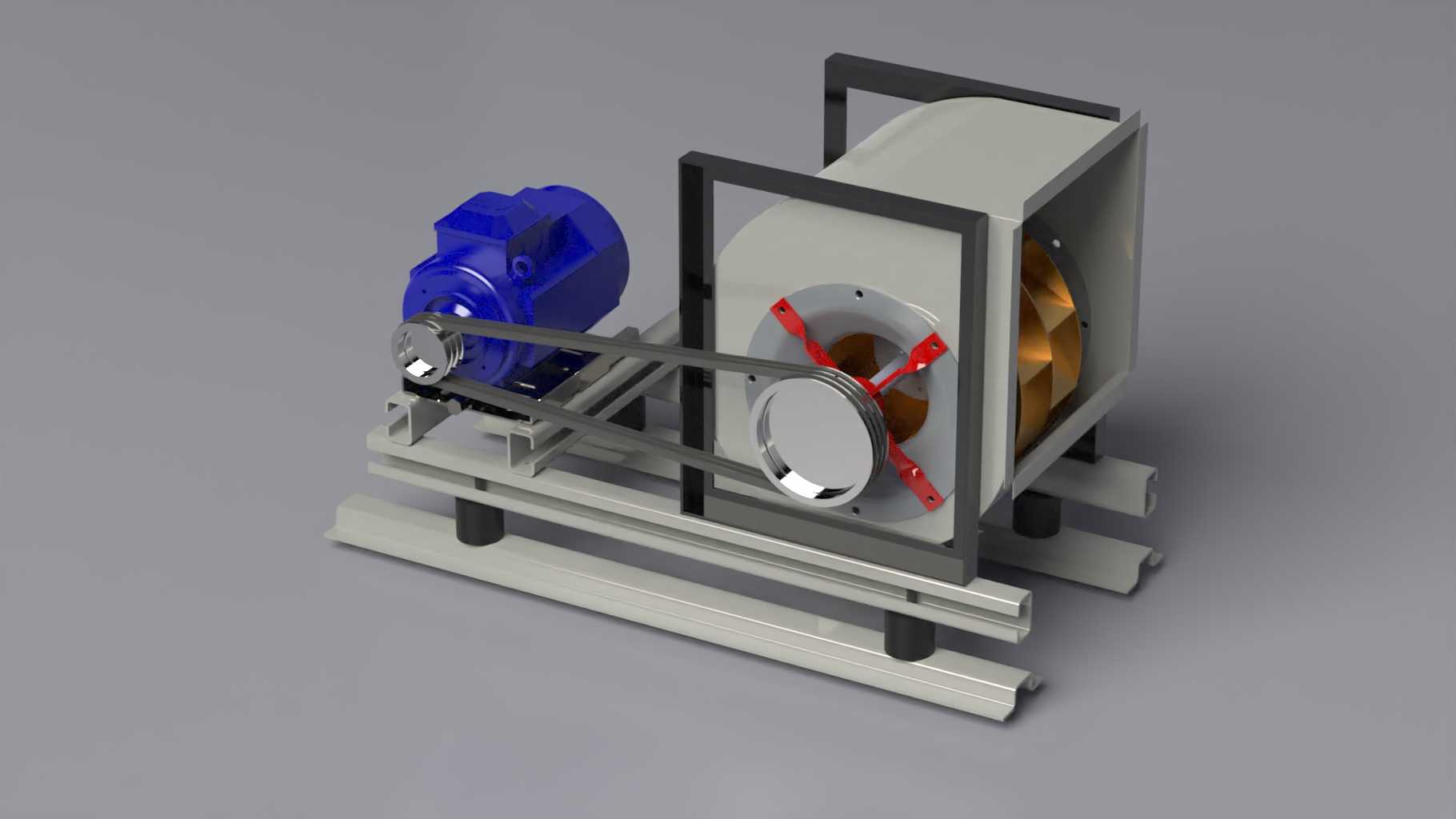

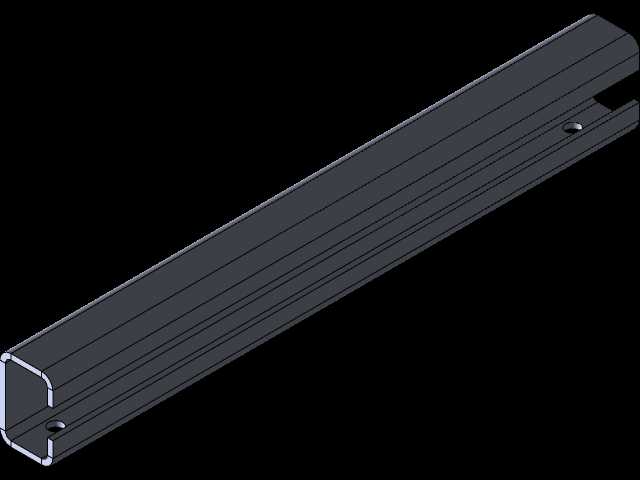

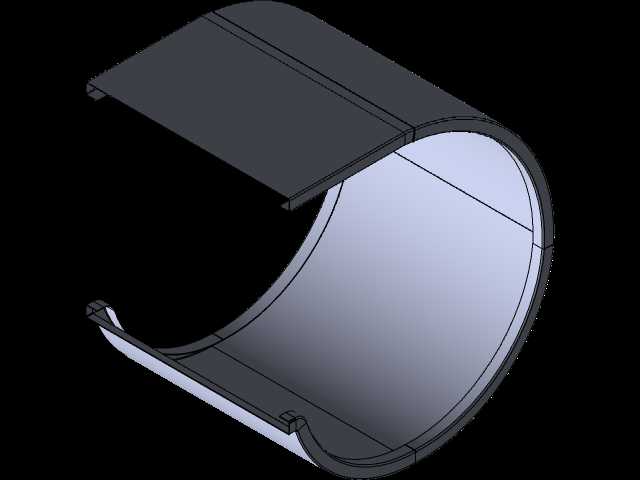

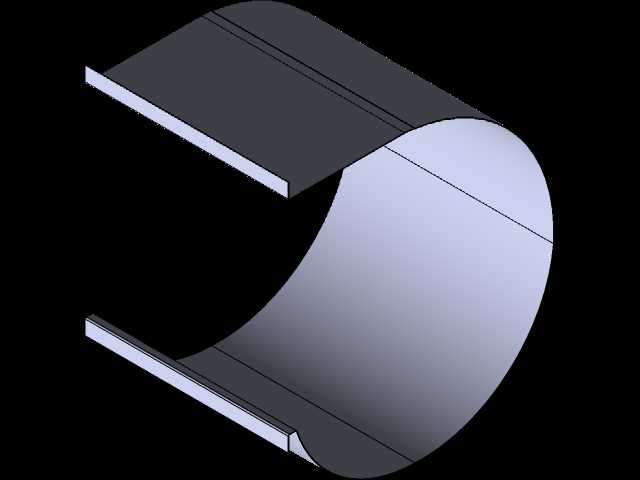

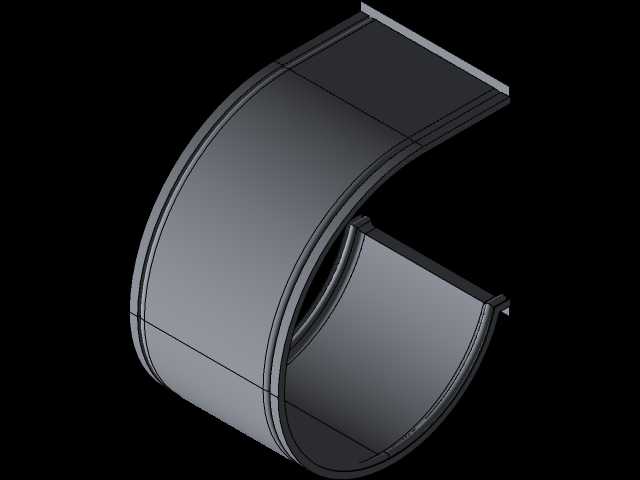

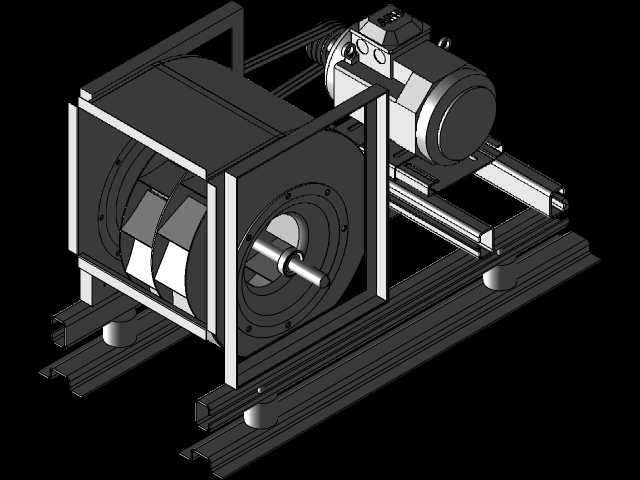

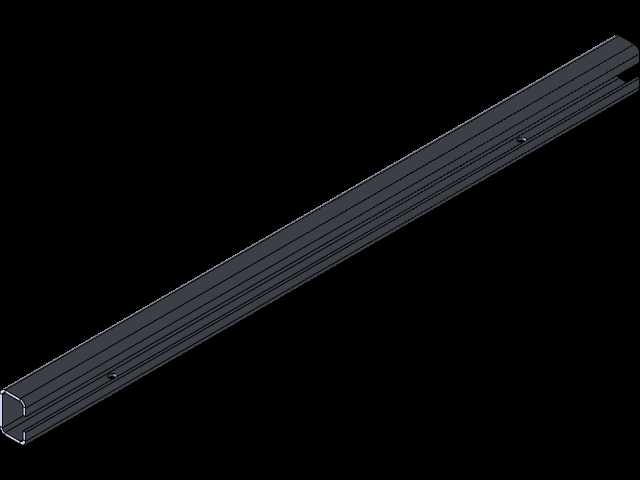

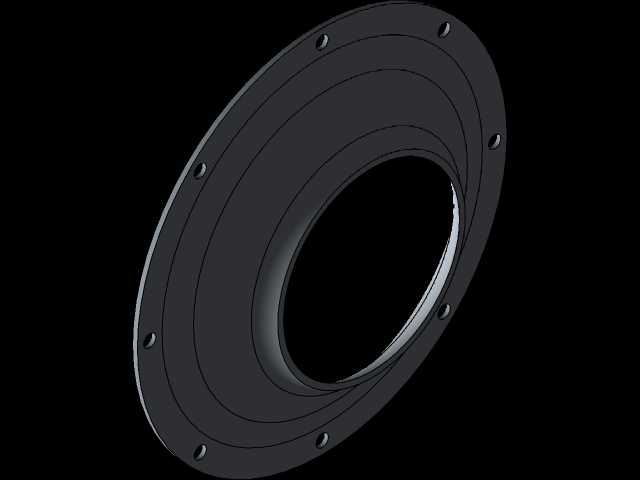

这款皮带驱动的离心通风设备，主要面向工业厂房通风换气、暖通空调系统送风排风、生产车间除尘排风、商用建筑空气置换等场景使用，能够在管路系统中提供稳定的风压输出，克服管道沿程阻力完成空气的定向输送，适配中等风压、中等风量的通风需求场景，可应用于工厂车间工位送风、消防排烟补风、设备散热排风、空气净化系统前端动力单元等多个实际工况。设备采用皮带传动的结构布局，将动力单元与风轮主体分置在滑轨式安装底座上，这种布局一方面可以通过更换不同直径的皮带轮灵活调整传动比，匹配不同工况下的风量风压需求，另一方面皮带传动本身具备一定的缓冲减震能力，能够降低动力单元运行时的振动向风轮壳体传递，减少整机运行的共振噪音，同时张紧结构可以通过调整动力单元在滑轨上的固定位置来调整皮带张紧度，日常维护更换皮带无需拆解风轮主体，大幅降低后期运维的操作难度。风轮部分采用前倾式多翼离心叶轮结构，进风口设置有精准匹配叶轮入口直径的集风器，能够减少进气端的涡流损失，提升进气效率，蜗壳型线按照气流流动轨迹优化设计，能够将叶轮甩出的气流顺畅引导至出风口，降低蜗壳内部的气流湍动损失。整机的安装底座采用型钢焊接成型的滑轨结构，底部设置有四个减震支撑脚，安装时可以直接固定在混凝土基础或者钢架平台上，安装边界预留了充足的管路对接空间，侧面传动区域预留了皮带防护罩的安装位，能够避免运行过程中异物卷入传动结构，提升设备运行的安全性。设计过程中充分考虑了不同安装场景的适配性，动力单元的固定位置预留了长条形调节孔，既可以适配不同功率规格的动力单元安装，也能在皮带出现松弛后快速调整张紧度，无需额外制作转接配件；风轮壳体的出风口采用标准法兰接口，能够直接对接市面常见的通风管道，无需额外制作转接头；整机的重心经过优化布置，落在安装底座的中心区域，固定后运行稳定性更强，不会出现偏载导致的震动加剧问题。
