自行车后桥安装定位轴夹具结构设计

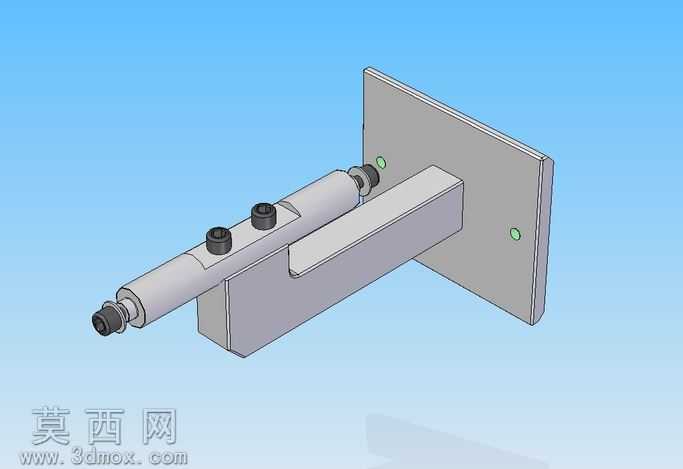

本轴夹具采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械装夹定位的六点定位原理，对各组成部件的装配公差、配合间隙进行了精准的参数化约束，确保模型装配后无干涉、装夹动作逻辑顺畅。渲染阶段采用哑光金属材质模拟夹具主体的钢制加工件质感，对安装立板、夹座、轴套锁紧部件分别赋予不同粗糙度的金属材质参数，锁紧螺栓部位添加轻微的发黑处理材质效果，模拟实际工装的表面处理工艺，背景采用渐变天蓝色突出夹具主体结构，通过柔和的环境光打光清晰呈现各部件的装配层次与结构轮廓。从结构设计来看，该夹具主要由立式安装基板、L型夹座、双锁紧式轴套定位组件三部分构成，立式安装基板上预留两个定位安装孔，可通过螺栓将整套夹具固定在装配工作台或生产线工位架上，保证装夹作业时的整体刚性；L型夹座与安装基板采用垂直装配结构，为轴类工件提供水平方向的装夹支撑面，避免装夹后工件出现下垂偏移；双锁紧式轴套定位组件内置与待装夹轴件外径匹配的定位通孔，侧面设置两个对称布置的锁紧螺栓，可通过旋紧螺栓从径向压紧穿入的轴件，实现轴件的周向与轴向完全固定，轴套端部设置的限位台阶可精准控制轴件的穿入深度，保证后桥装置装配时的标准宽度尺寸符合设计要求。设计思路围绕自行车后桥装配工序的实际需求展开，针对自行车车轴类零件装夹时易转动、轴向定位不准的问题，采用径向双螺栓锁紧加端部台阶限位的组合定位方式，既保证了装夹的牢固性，又能快速实现轴件的装夹与拆卸，适配自行车装配线的快节奏作业需求，整套夹具结构紧凑无冗余部件，所有加工面均采用常规机加工艺即可实现，具备良好的加工可行性与实际应用价值，能够有效提升自行车后桥装配工序的装夹效率与装配精度，降低人工装夹的定位误差。
