摩托车管式空间桁架车架结构设计

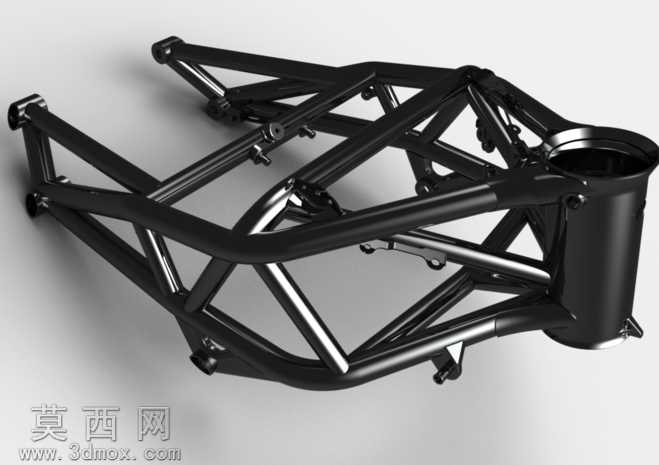

本作品为摩托车管式空间桁架车架三维模型，采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循空间桁架力学设计逻辑，以等径金属圆管为基础构建单元，通过精准的空间坐标定位完成每一段管材的路径绘制，所有管材交接处均做了贴合式相贯线处理，还原真实焊接工艺下的管材衔接形态，保证模型结构与实际生产中的管式车架工艺逻辑完全一致。渲染阶段采用哑光黑金属材质模拟高强度合金钢车架的表面质感，通过调整材质的粗糙度、金属度参数还原管材表面经磷化、喷塑处理后的细腻哑光效果，场景内采用三点布光方案，主光源从侧上方投射，勾勒出桁架结构的交错轮廓与管材的圆柱立体感，辅助光源补全暗部结构细节，避免管材交接处出现死黑区域，顶光补充整体环境亮度，让整个车架的空间层次清晰呈现，同时添加微弱的环境反射效果，模拟金属材质在车间环境下的微弱反光特性，提升渲染真实感。结构设计上采用经典的空间桁架受力逻辑，多段管材通过三角形稳定结构交错排布，在车头转向立管、发动机安装位、后摇臂连接点、座椅承载区等核心受力位置做了管材加密与局部加强设计，转向立管位置采用加厚管材与多根斜向支撑管连接，分散行驶过程中转向带来的冲击载荷；中部发动机安装区域预留了标准化的安装支点，管材排布避开发动机装配空间，同时通过交叉管材保证中部区域的抗扭刚度；后段尾部管材逐步收窄，兼顾后减震、座椅、尾部覆盖件的安装需求，整体结构在保证足够抗弯、抗扭强度的前提下，尽可能减少冗余管材使用，实现车架结构的轻量化设计。设计思路围绕摩托车车架的核心承载需求展开，摒弃了传统板式车架的厚重结构，充分发挥管式桁架结构重量轻、刚度高的优势，每一段管材的走向都经过力学传导路径优化，让行驶过程中产生的冲击载荷能够通过多根管材均匀分散到整个车架结构，避免局部应力集中导致的结构失效，模型完整还原了所有安装凸台、连接孔位、焊接衬套等细节，能够直接用于后续的结构力学仿真、装配干涉检查以及生产工艺参考。
