多连杆联动间歇式物料传输机构

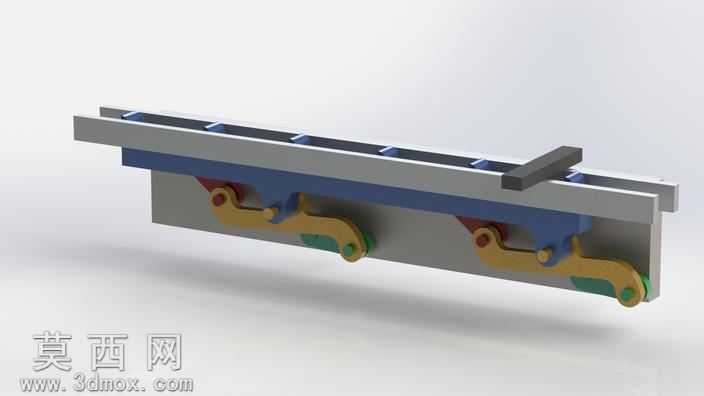

本传输机构采用三维参数化建模方式完成整体设计，建模过程中先完成核心传动链路的骨架搭建，以多组对称布置的曲柄摇杆组件作为动力传递核心，先确定各铰接点的回转中心位置，匹配对应传动行程后再逐步细化各零件的实体结构。建模阶段对所有铰接位置做了同轴度约束，确保各连杆运动过程中无干涉卡滞，同时对输送台面上的拨料凸齿做了等距阵列排布，匹配间歇送料的步距要求，保证物料输送过程中的间距一致性。材质设置上，对固定基座采用哑光灰铸铁材质表现设备的厚重稳定感，传动连杆分别采用深蓝、暗红、明黄的差异化金属漆材质区分不同功能的传动构件，端部的驱动凸轮采用深绿色工程塑料材质，通过材质色彩的区分清晰展现传动层级关系，输送台面采用浅灰色磨砂金属材质模拟实际生产线的输送导轨质感，渲染阶段采用柔和的顶光配合侧方补光，清晰呈现各构件的装配关系与运动间隙，避免阴影过重遮挡结构细节。设计思路上采用对称双组连杆驱动的结构形式，通过驱动凸轮的连续回转带动两组连杆做周期性的往复摆动，进而带动上方输送台面做定距的间歇直线运动，相比传统带式输送结构，该连杆式传输机构的送料步距精度更高，传动过程无打滑偏移，适合对物料输送位置精度有要求的加工工位使用，整体结构无复杂异形构件，所有零件均采用常规机加工即可完成生产，装配环节仅需通过销轴完成各铰接点的连接，后期维护时仅需定期对铰接位置加注润滑脂即可保证长期稳定运行，结构紧凑可直接集成到各类自动化生产线的物料输送环节，适配小件物料的定距输送需求。
