桌面级双辊式小型破碎装置结构设计

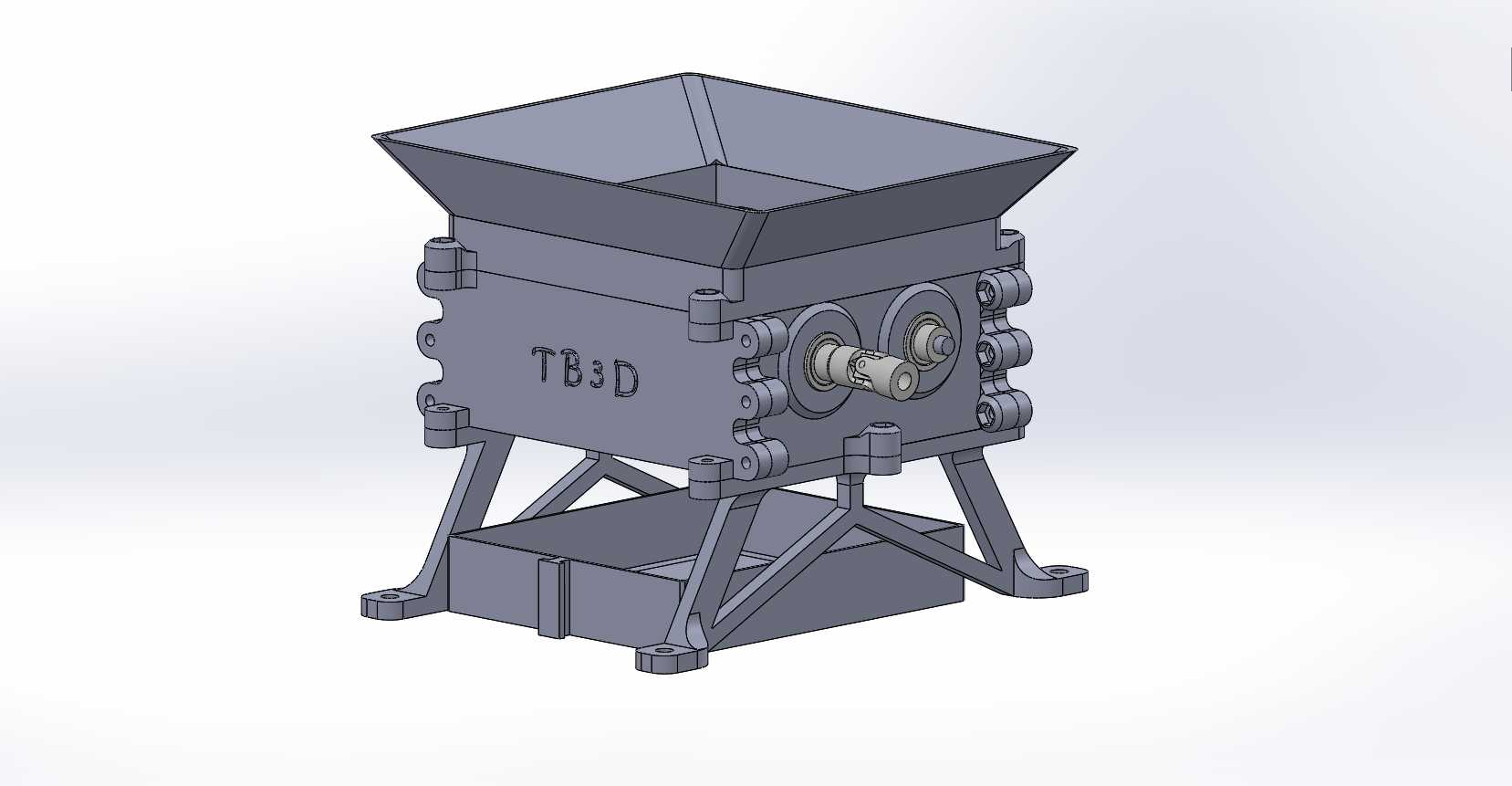

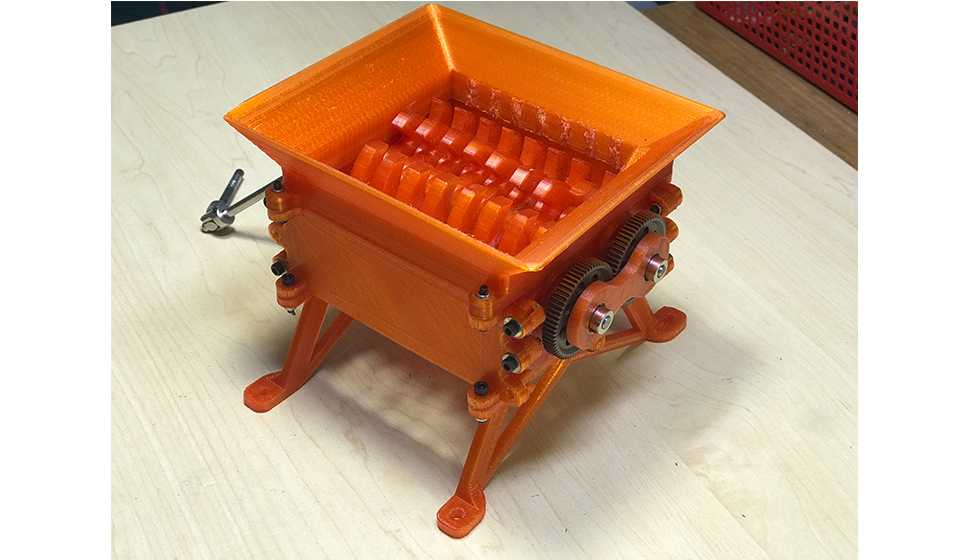

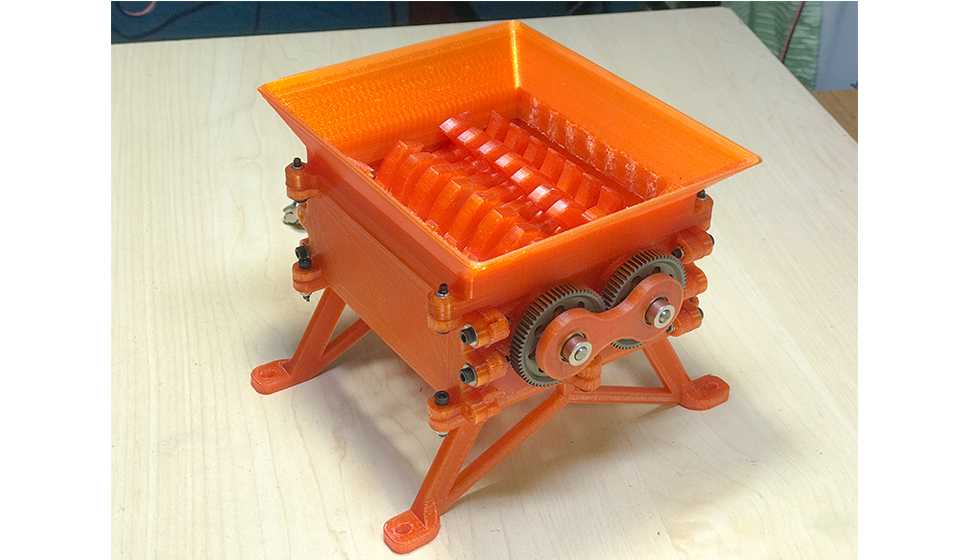

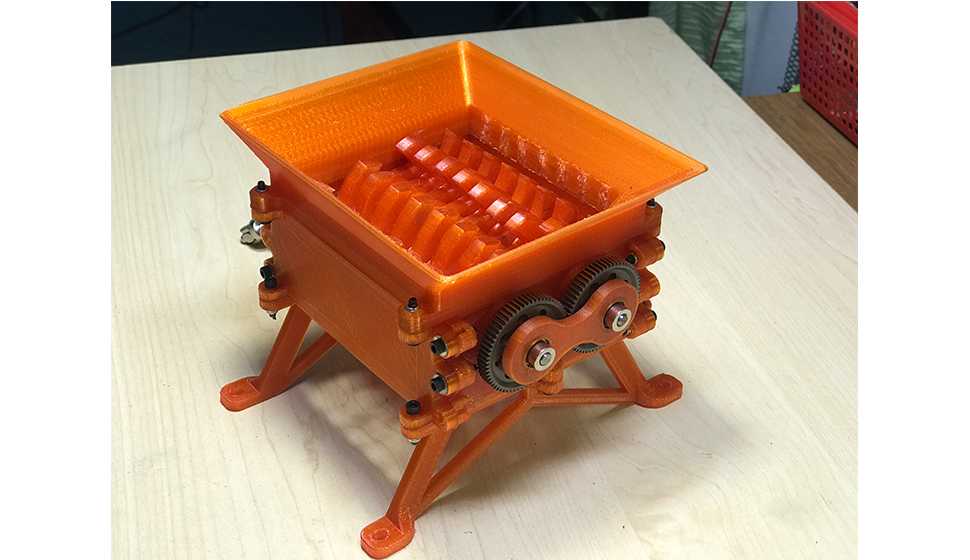

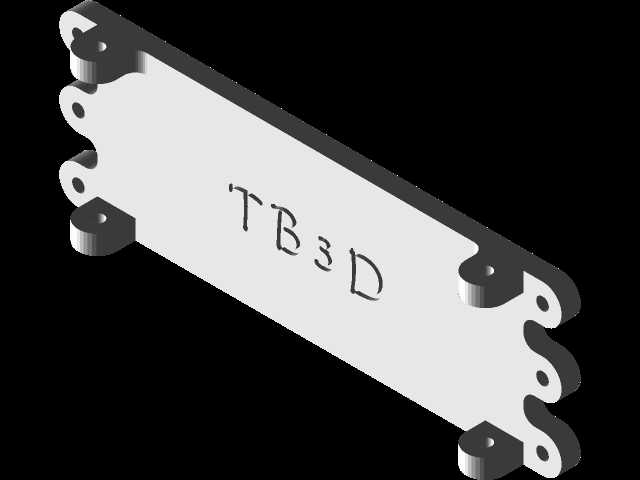

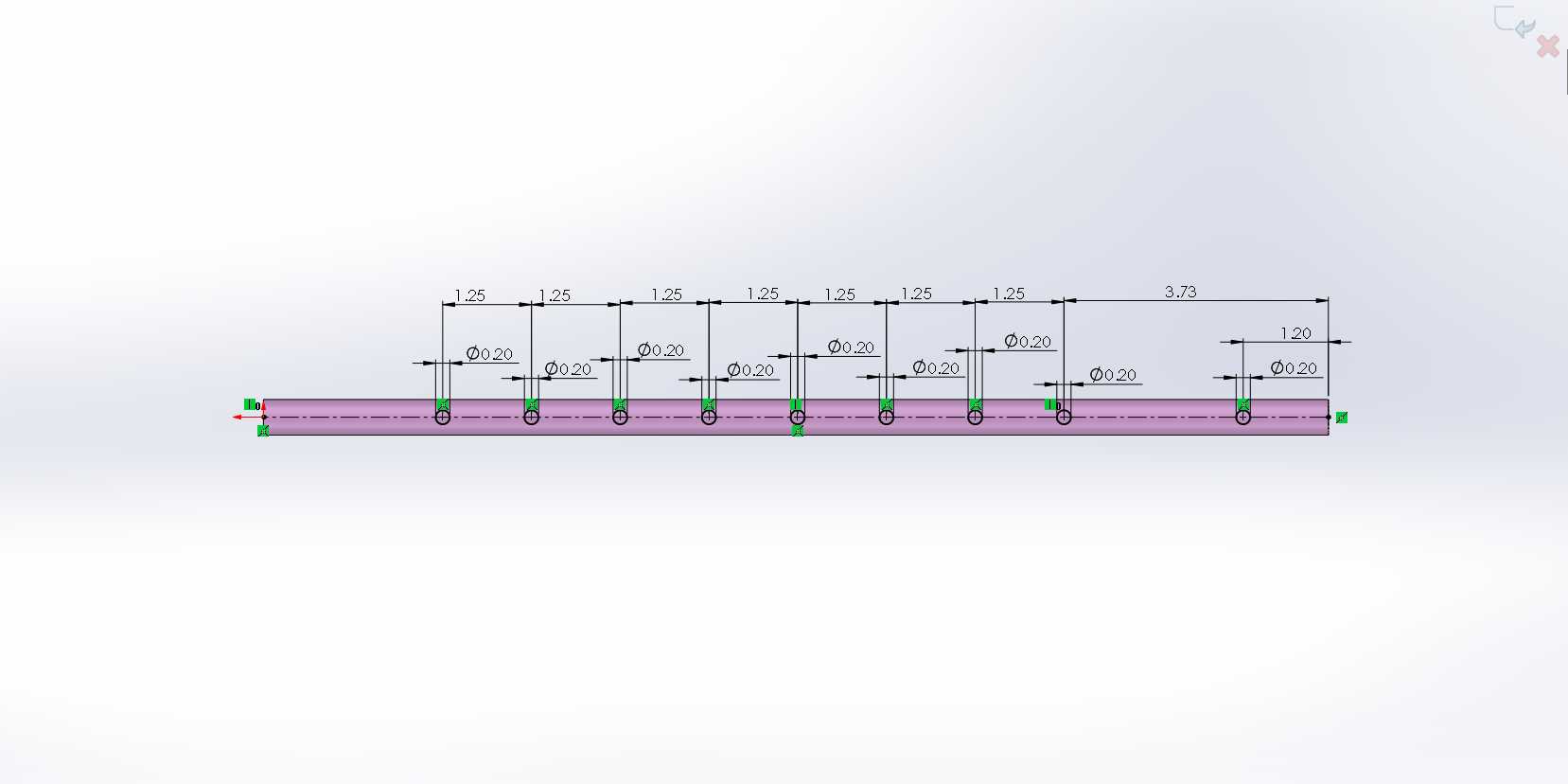

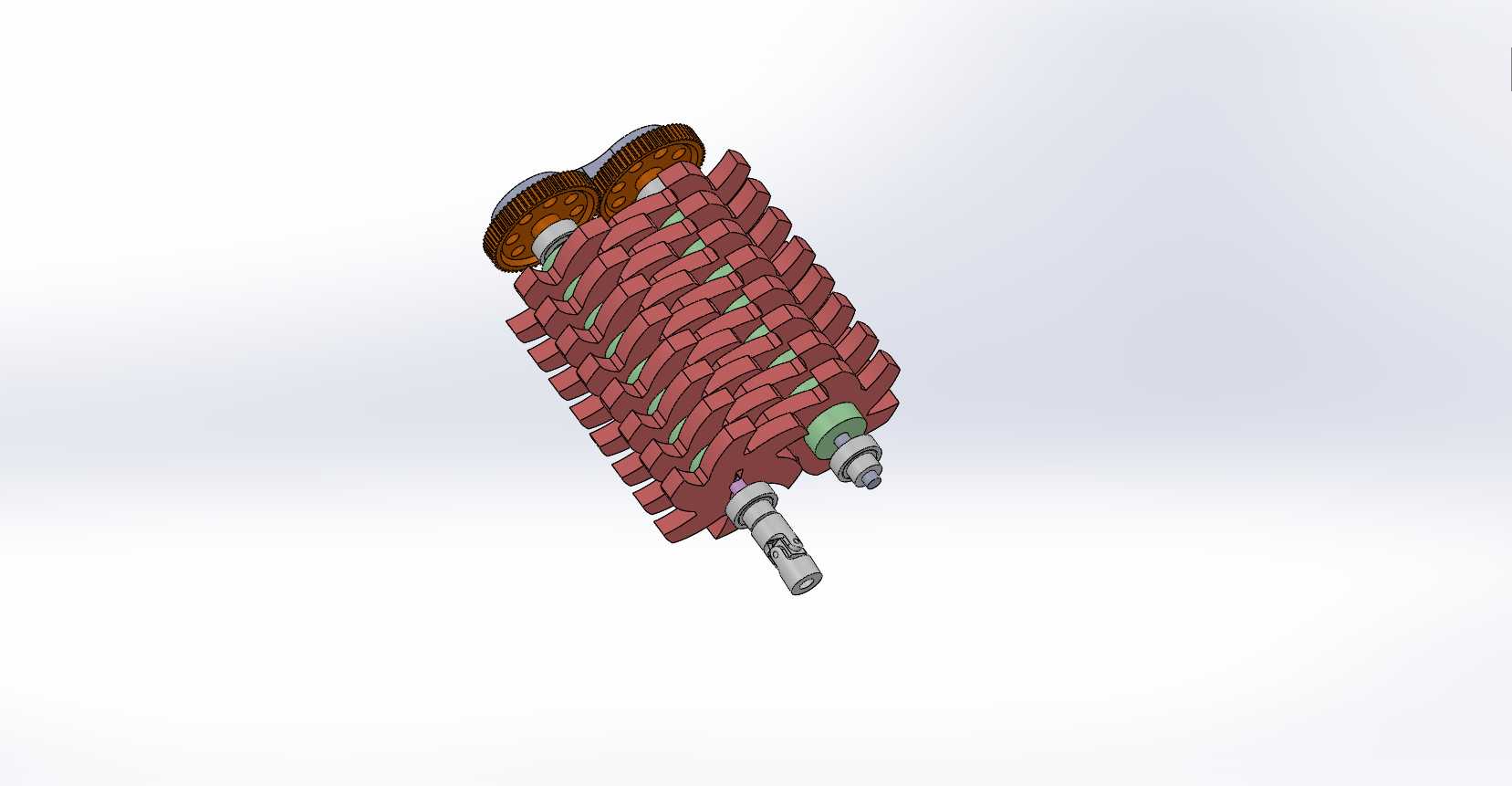

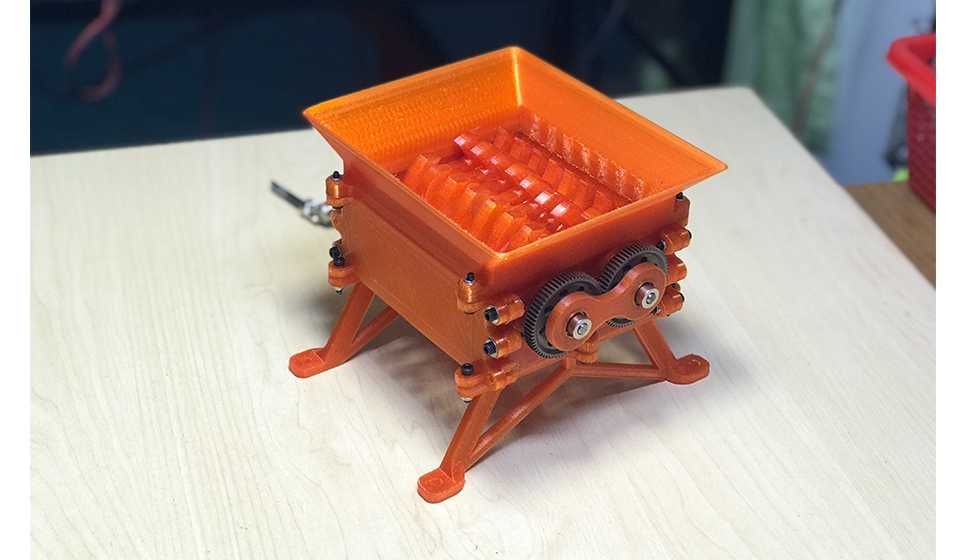

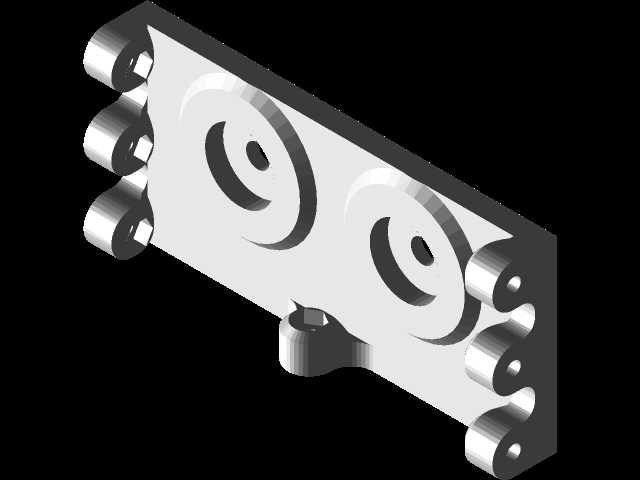

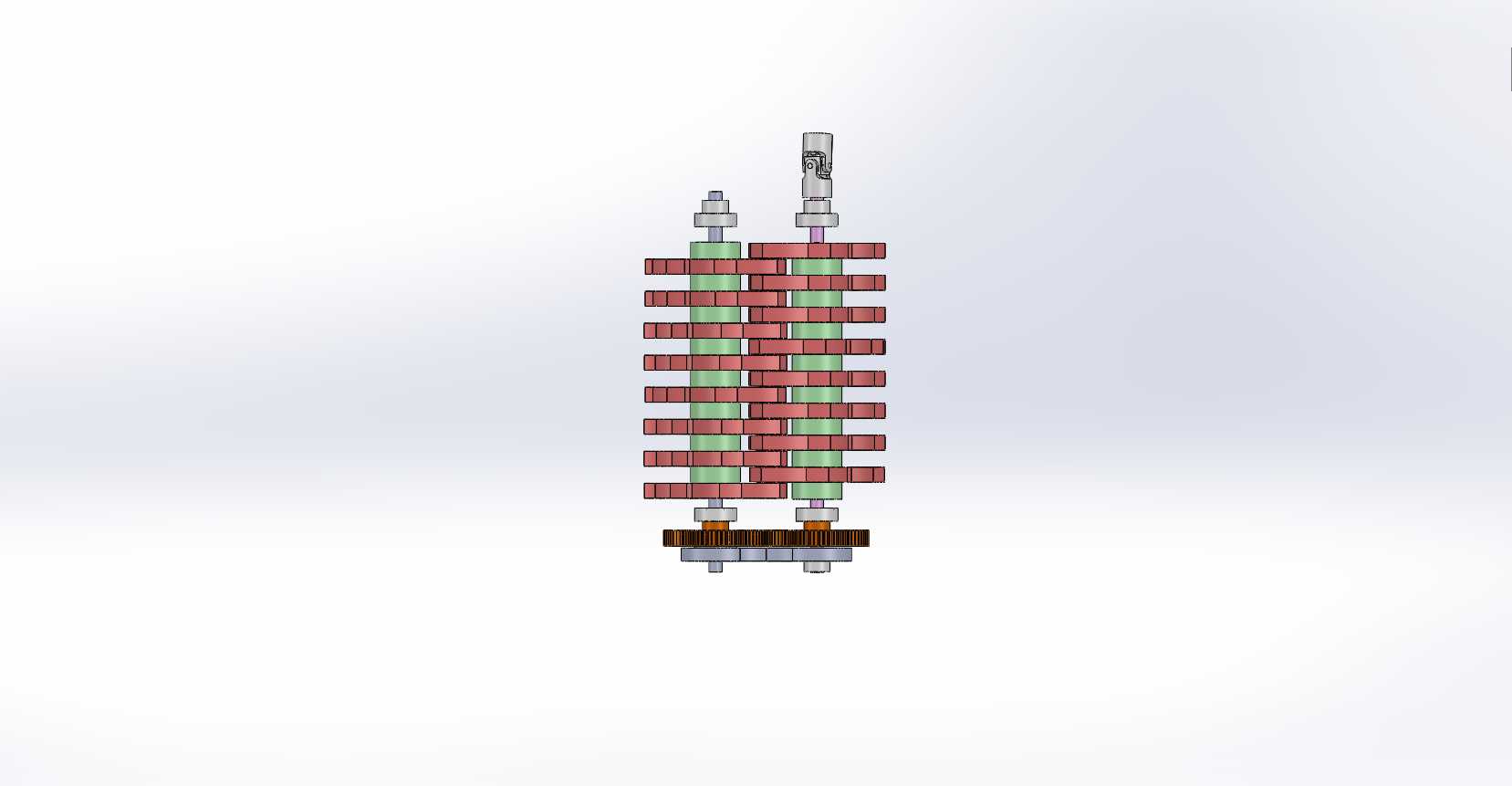

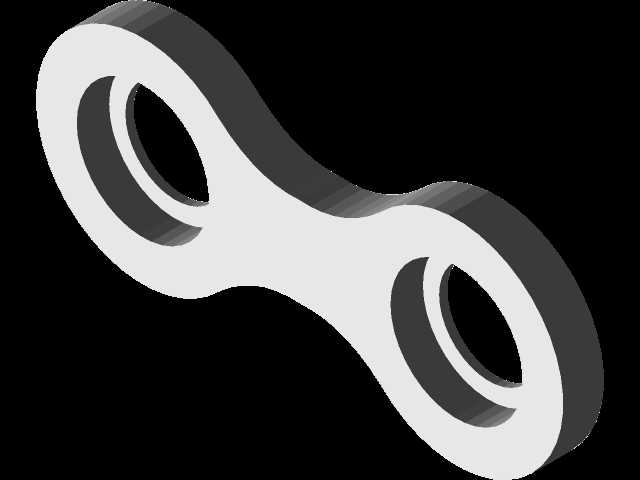

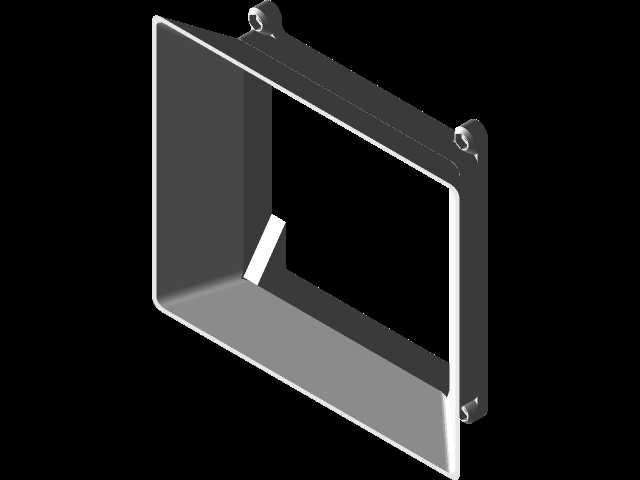

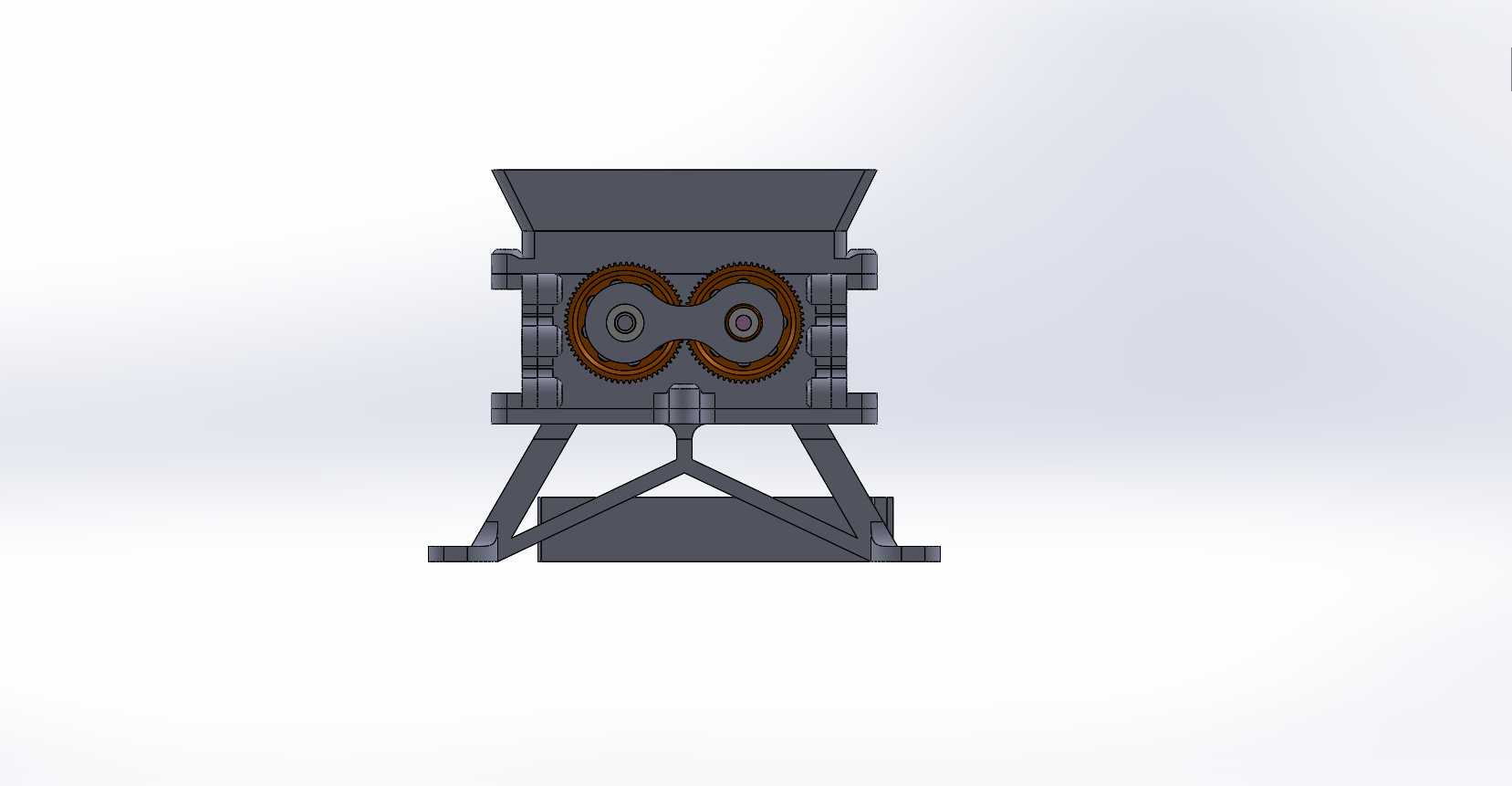

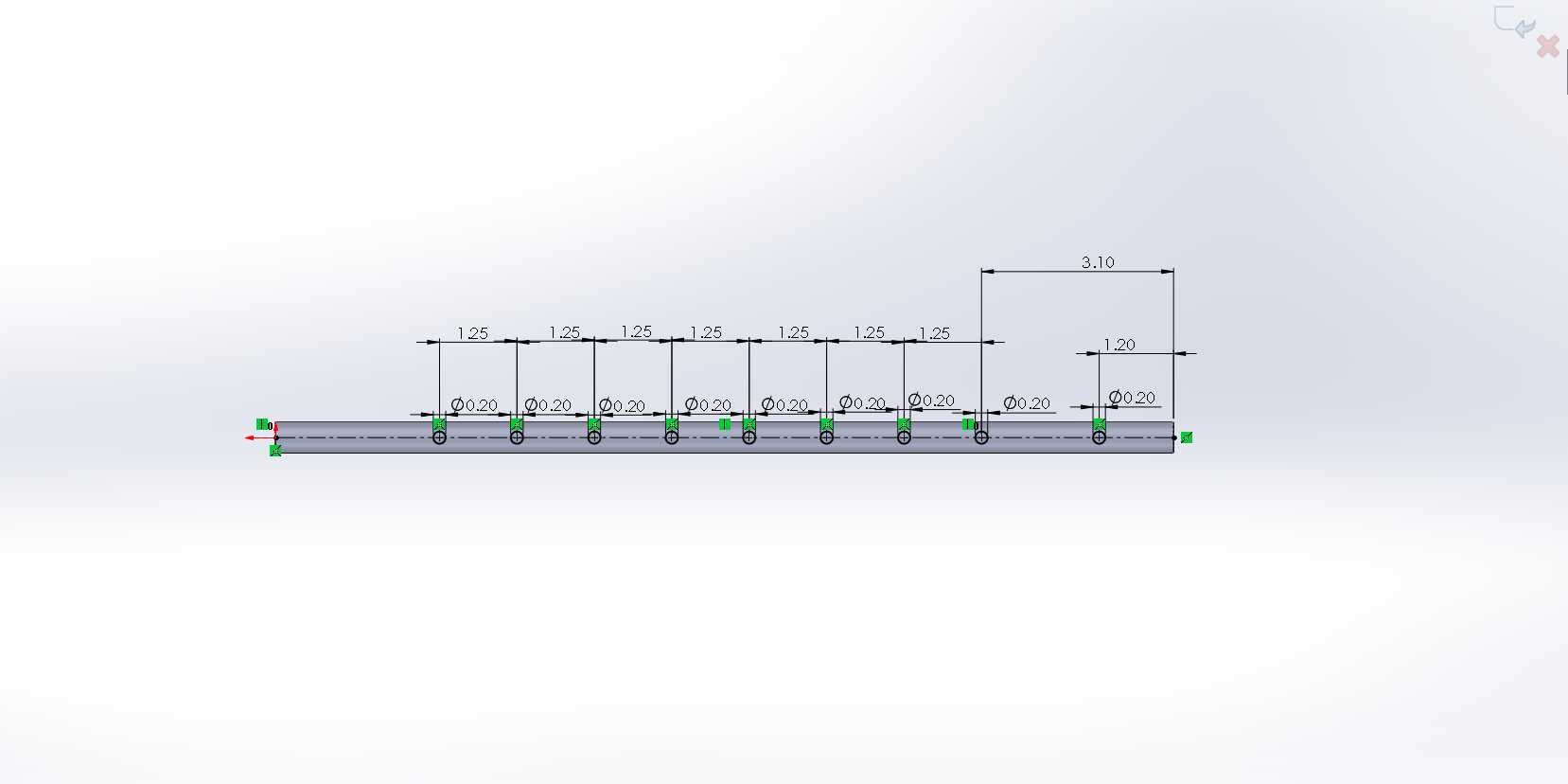

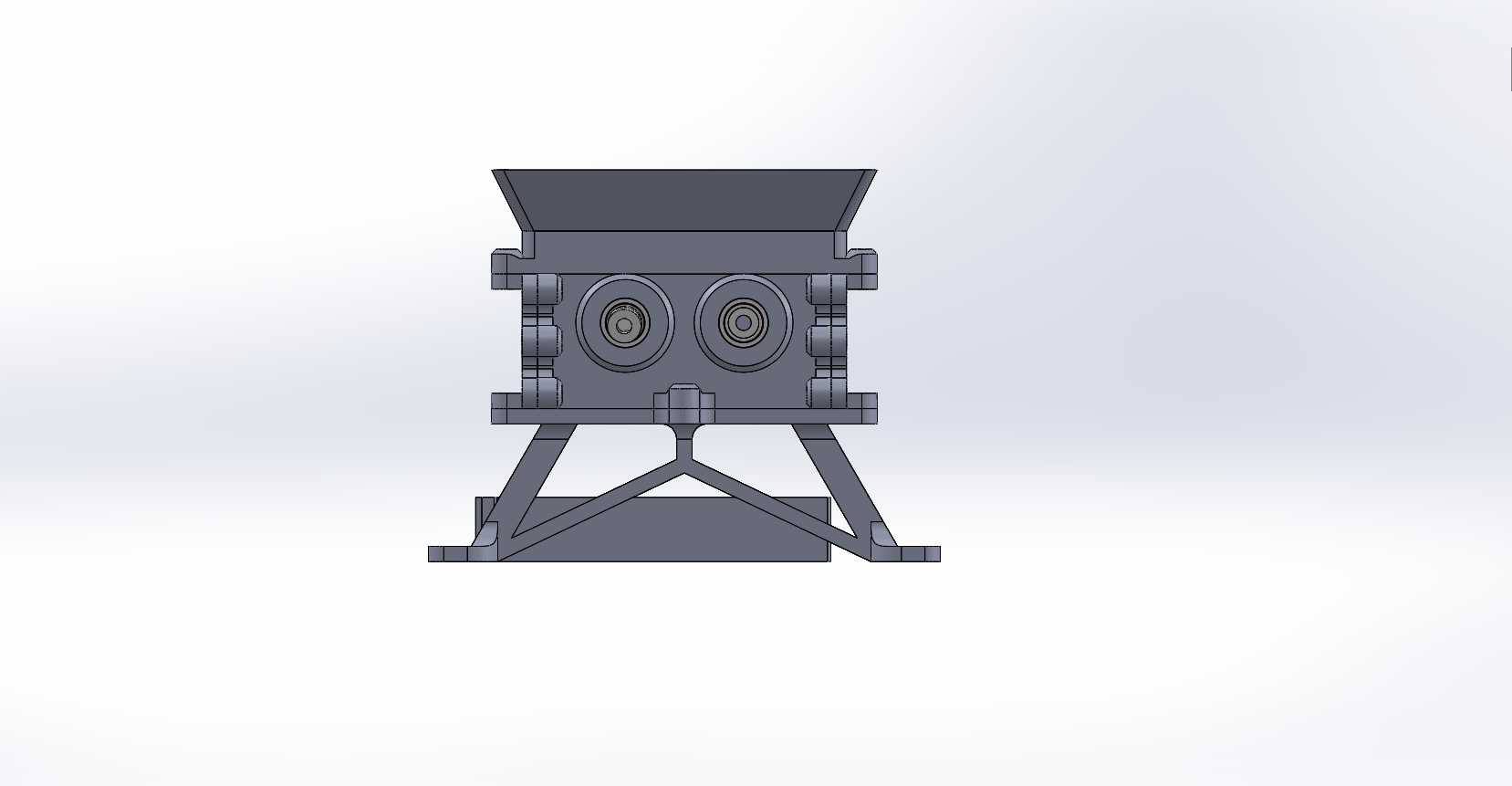

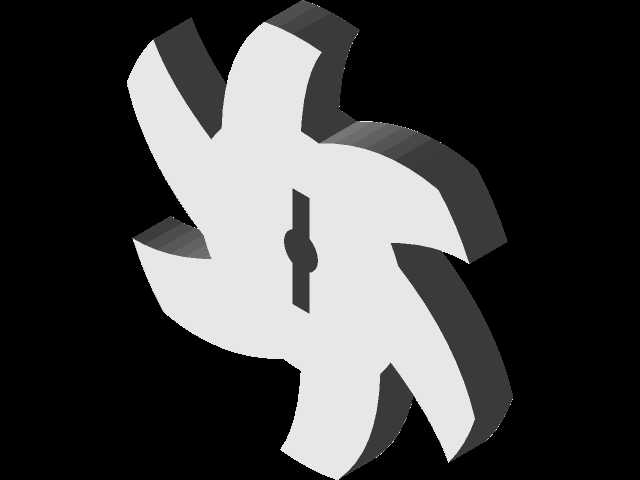

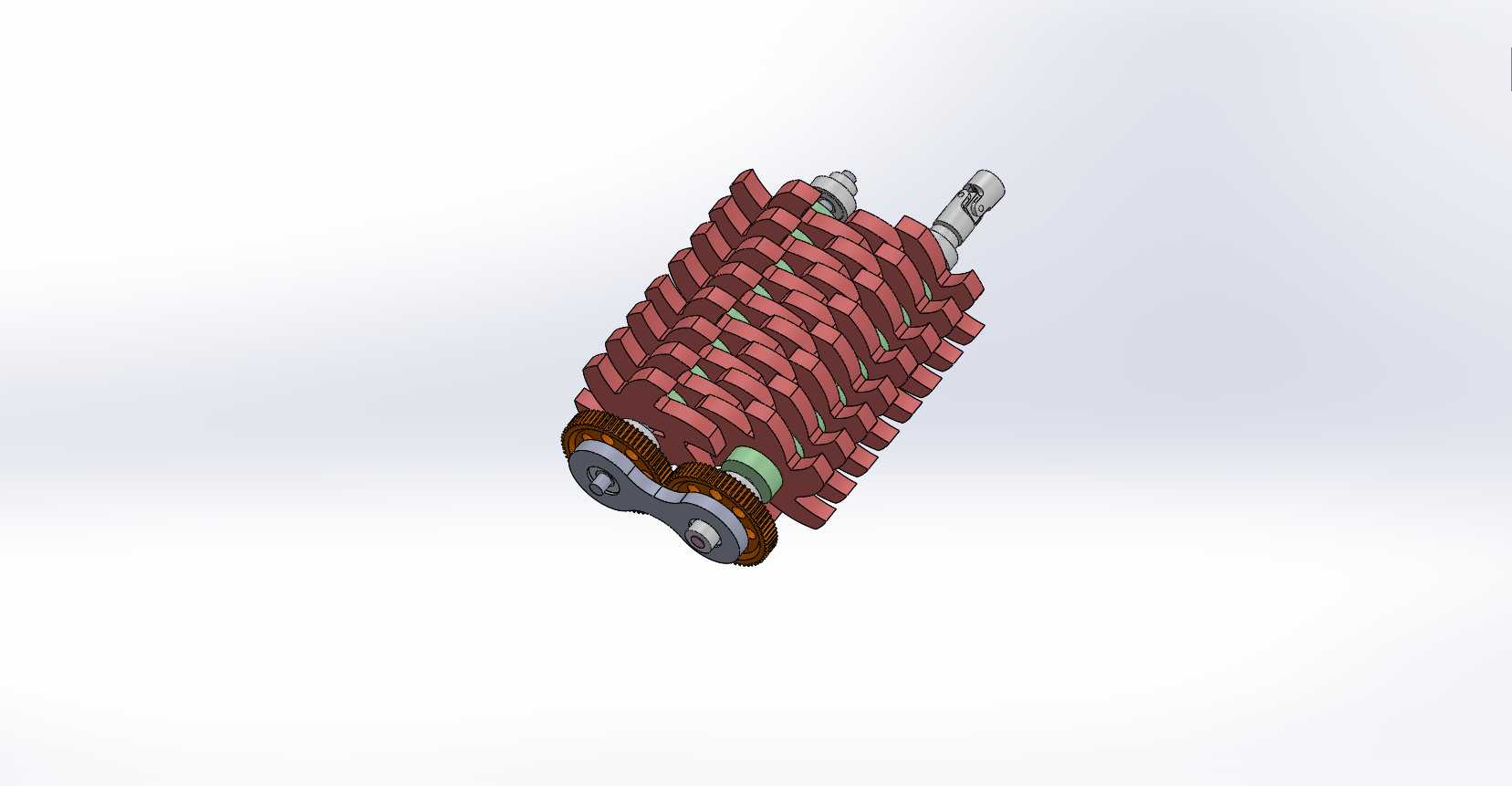

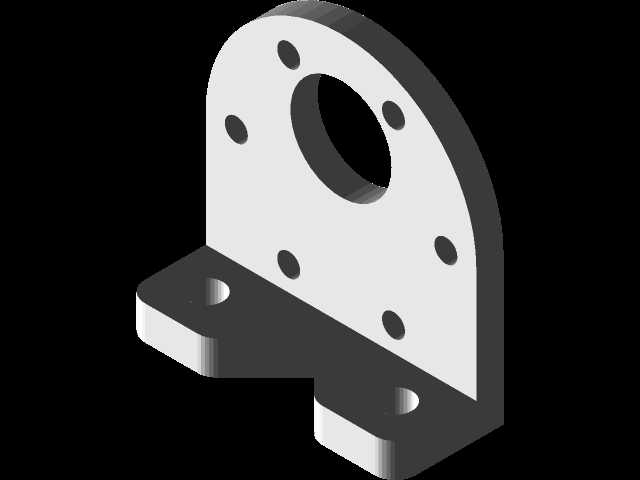

这款桌面级双辊破碎装置，主要面向小型物料破碎的细分应用场景，可适配实验室小批量试样破碎、手工爱好者小型物料加工、创客空间材料预处理等多种使用场景，能够对小块塑料、轻质秸秆、软质边角料、小型果壳等多种低硬度物料进行有效破碎处理，填补了大型工业破碎机无法覆盖的小体量、精细化破碎需求空白，避免了大型设备处理少量物料时的能耗浪费与操作不便问题。从功能特性来看，该装置采用平行双辊对置破碎结构，辊面排布交错的破碎齿，工作时双辊反向同步转动，依靠齿面的剪切、挤压作用力将落入进料腔的物料逐步卷入辊隙之间完成破碎，破碎后的物料从辊组下方的出料空间直接落下，整体破碎过程连贯无卡滞，针对软质、小块脆性物料的破碎效率表现优异，不会出现传统单辊破碎设备容易卡料、物料打滑的问题。在设计思路上，该装置采用模块化拆分设计，整体分为进料斗、破碎辊组、传动齿轮组、支撑机架四个核心模块，进料斗采用上宽下窄的敞口梯形结构，大尺寸敞口能够方便物料倾倒投入，下部收窄结构可将物料精准导送至双辊的咬合区域，避免物料散落；破碎辊组与传动齿轮采用同轴固定设计，外露的齿轮组直观呈现传动逻辑，既方便日常维护时的部件检查，也能让使用者清晰观察传动运行状态；支撑机架采用四足外张的支脚结构，支脚底部做了加宽的平面支撑设计，放置在桌面时能够获得足够的支撑稳定性，设备运行过程中不会出现晃动、移位的问题。从安装边界与尺寸适配来看，该装置整体尺寸适配常规桌面操作空间，无需额外的固定安装工序，直接放置在平整台面即可投入使用，支脚的外张角度经过合理测算，整体重心落在四支脚围成的支撑区域中心位置，即使处理硬度稍高的小块物料产生振动，也能保持稳定的放置状态；设备预留的手动驱动接口，既可以搭配小型动力组件实现电动驱动，也可以通过手动摇柄完成无电源场景下的破碎作业，适配不同使用环境的需求。整体结构没有冗余的复杂部件，各个连接位置采用标准紧固件完成装配，后期如果出现辊齿磨损、部件损坏的情况，可以快速拆解更换对应部件，大幅降低了小型设备的维护成本，对于小型加工场景、教学演示场景都有很高的适配价值。
