皮带传动式木材粉碎处理设备结构设计

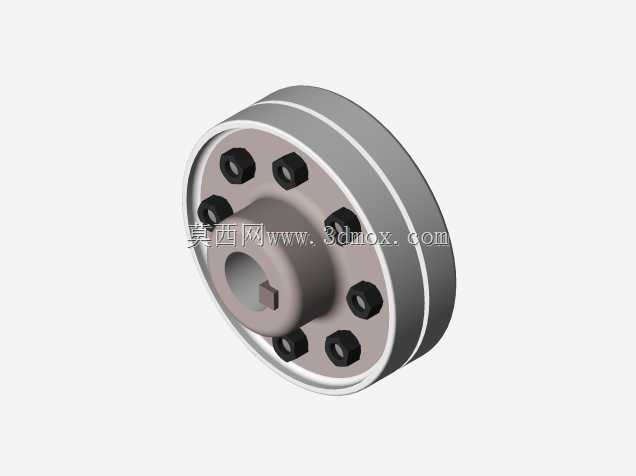

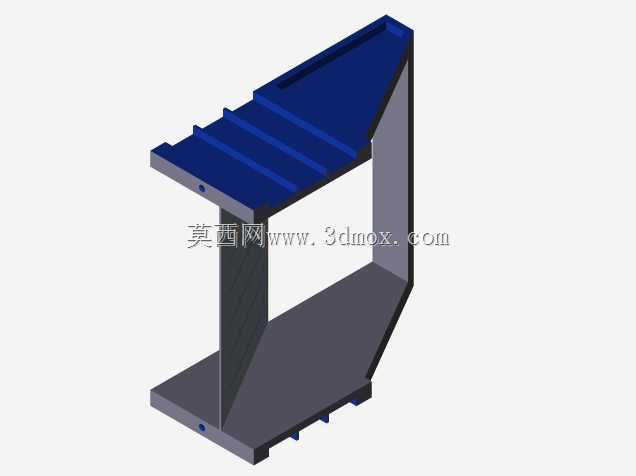

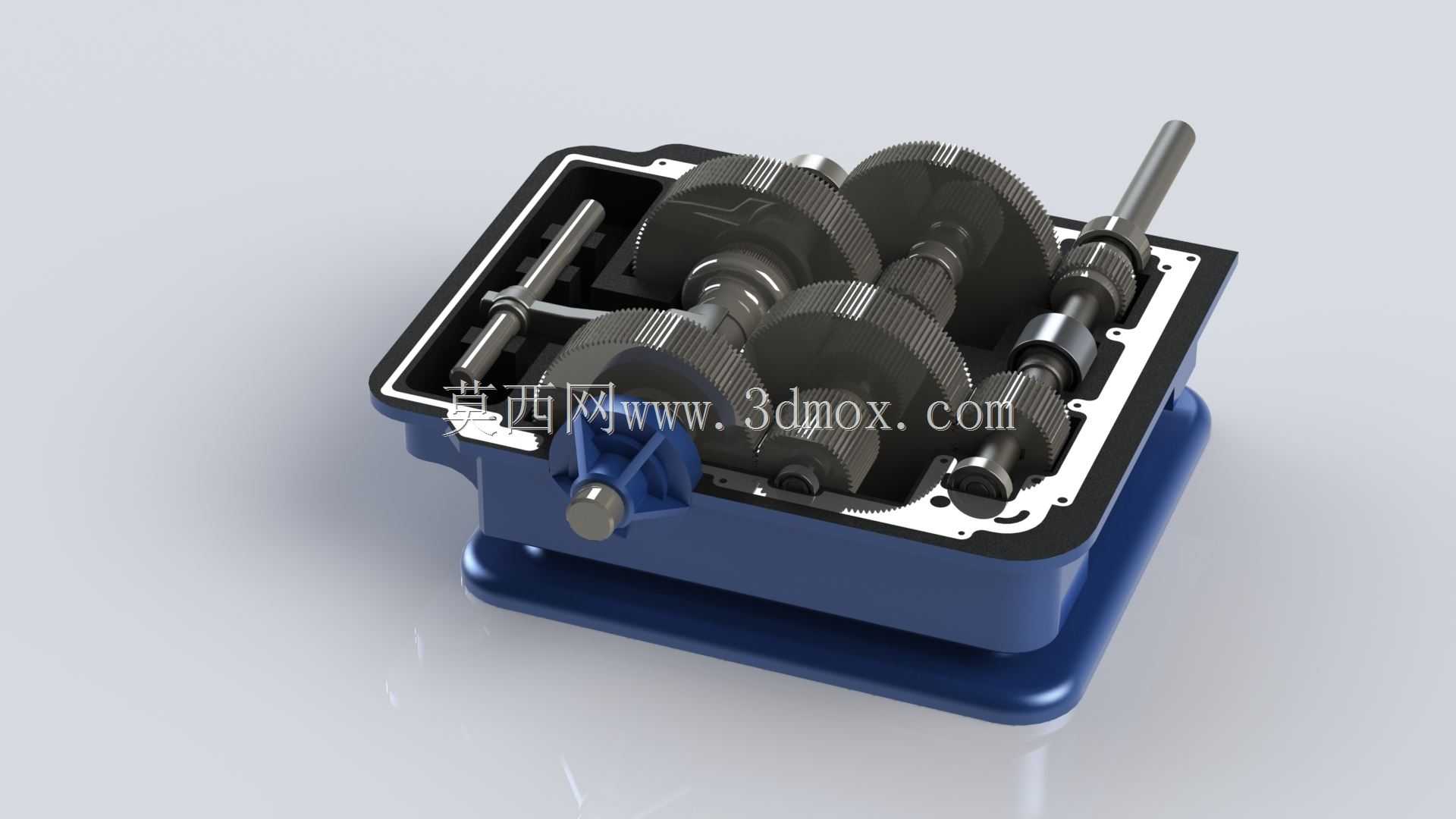

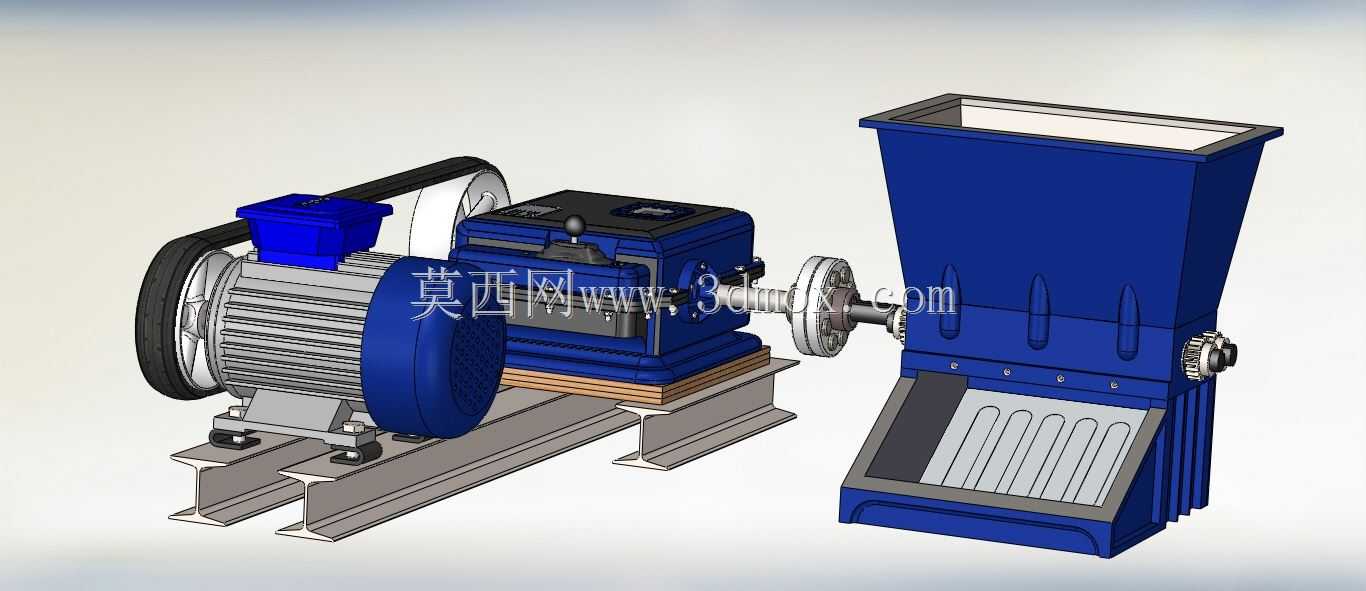

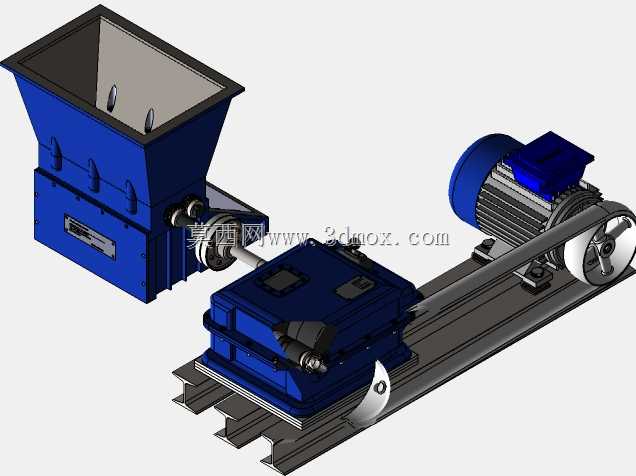

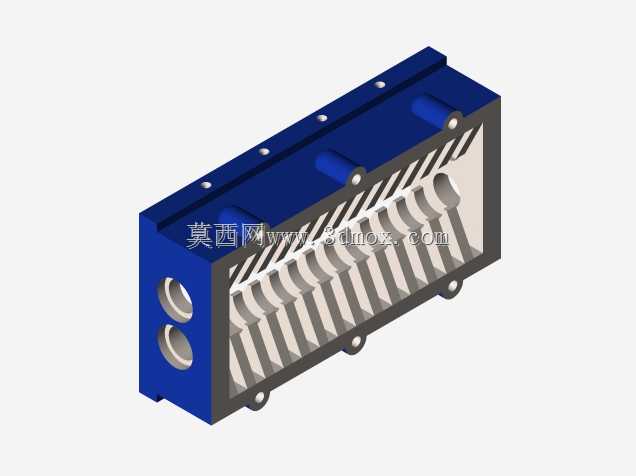

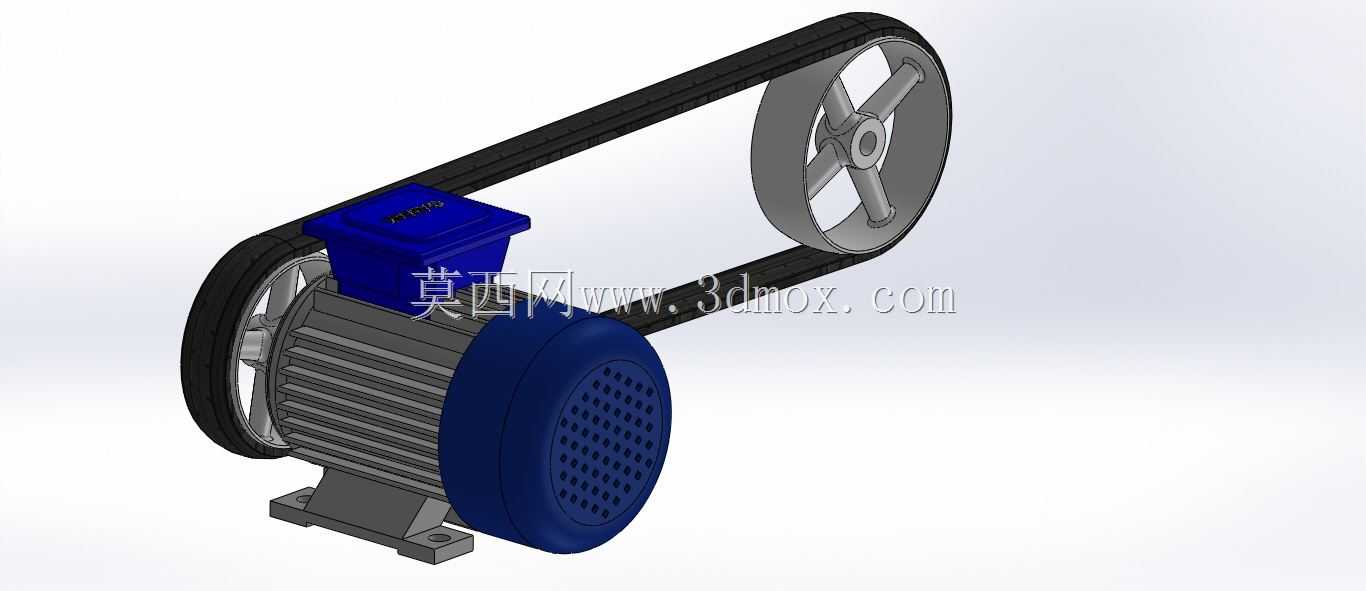

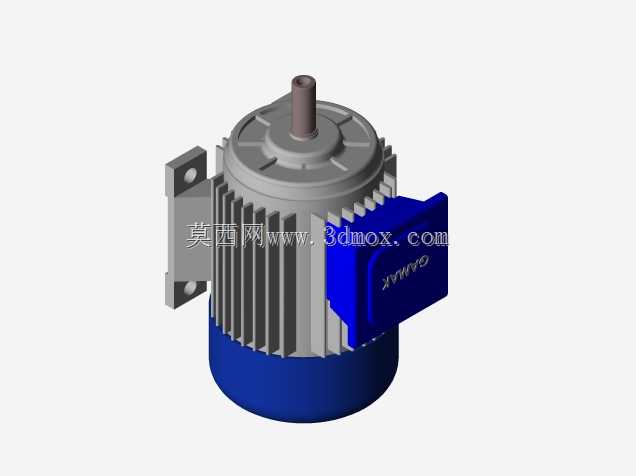

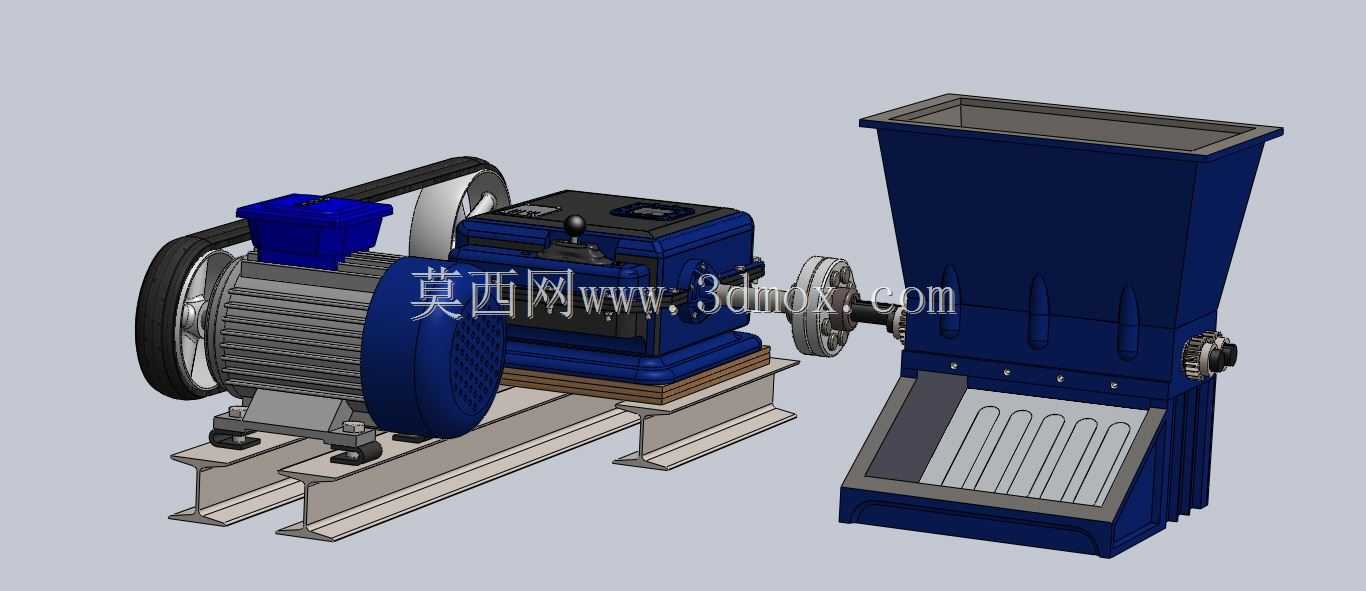

这款木材压碎处理设备，主要面向中小型木材加工车间、生物质原料预处理站点、家具生产边角料回收场景设计，可对直径在适配范围内的枝桠材、木材加工边角料、废弃木质板材进行初级压碎作业，将大块木料破碎为尺寸均匀的小块物料，为后续的磨粉、制粒、生物质燃料加工或者废弃物资源化处理提供符合进料要求的原料，也可用于园林废弃物处理场景中修剪下来的枝干破碎作业，减少木质废弃物的堆放体积，提升物料转运与后续处理的效率。设备整体采用分体式布局设计，动力单元与破碎执行单元通过联轴器实现动力衔接，整体安装在一体化焊接成型的型钢机架上，机架底部预留有标准的设备安装固定孔位，可直接通过膨胀螺栓固定在硬化的混凝土地面上，无需额外制作复杂的安装基础，适配多数中小型加工场地的安装条件。动力端采用异步电动机搭配皮带减速传动结构，电机输出的动力先经皮带轮组实现一级减速，再经齿轮减速箱完成二级减速增扭，将动力平稳传递到破碎腔内部的压碎转子上，这种分级减速的设计可以有效降低电机启动时的冲击负载，同时为破碎作业提供足够的输出扭矩，避免遇到硬度较高的木料时出现卡滞、闷车的问题。设备上方设置大敞口式的倾斜进料斗，进料斗采用上宽下窄的溜槽式结构，内壁做顺滑过渡处理，木料可依靠自重顺利滑入破碎腔内部，无需额外设置强制进料机构即可保证进料的顺畅性，同时倾斜的进料结构可以有效避免破碎过程中物料飞溅弹出，提升作业过程的安全性。破碎腔下方设置倾斜式出料槽，槽内设置导流筋结构，被压碎后的小块木料可顺着出料槽滑落到下方的集料装置或者输送设备上，无需人工手动掏取物料，降低作业人员的劳动强度。破碎腔外侧设置有可快速拆卸的检修盖板，日常维护时无需拆解整机即可对内部的压碎构件、轴承部件进行检查与更换，大幅降低设备的日常维护难度。设备的整体安装边界充分考虑了中小型场地的空间限制，动力单元与破碎单元沿水平方向排布，整体宽度适配标准车间的通道尺寸，设备运行时的重心集中在机架中部，运行过程中振动幅度小，无需额外加装复杂的减震基础即可稳定运行。
