箱式螺杆型工业空气压缩机组三维设计

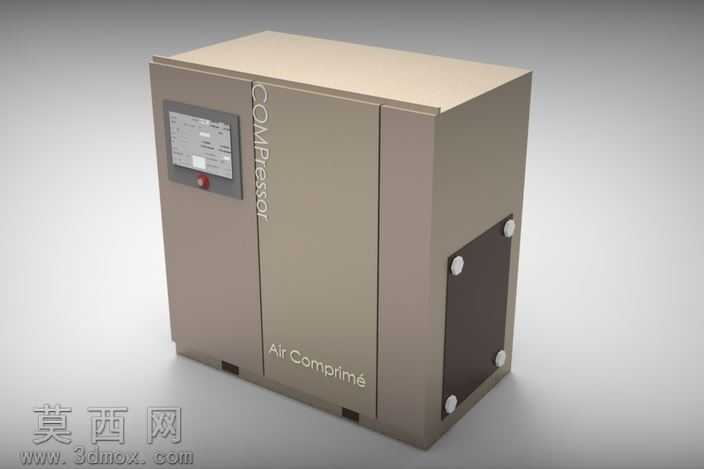

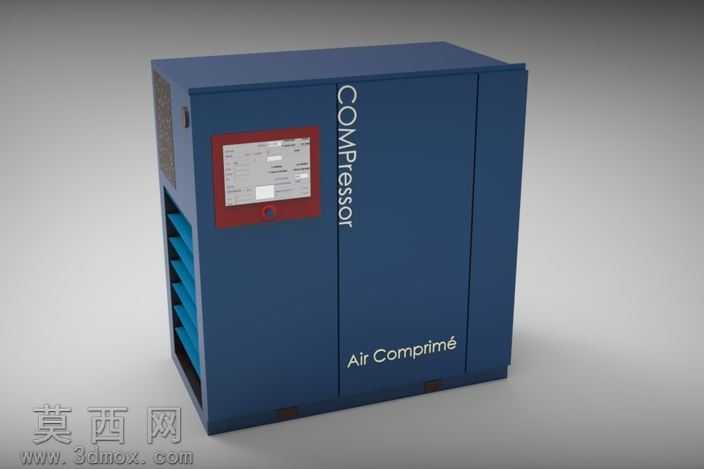

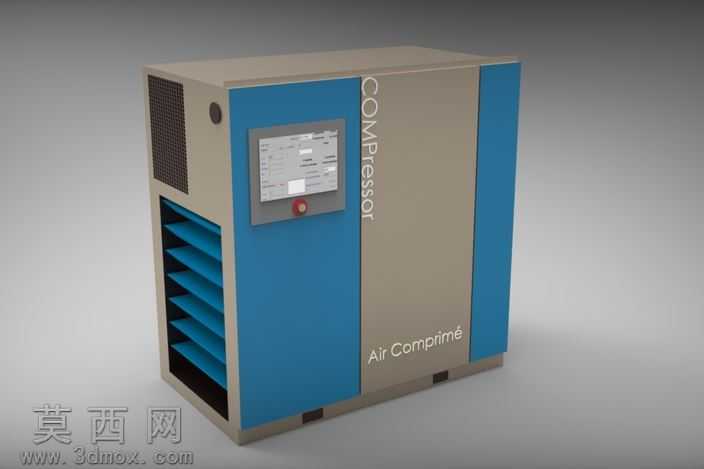

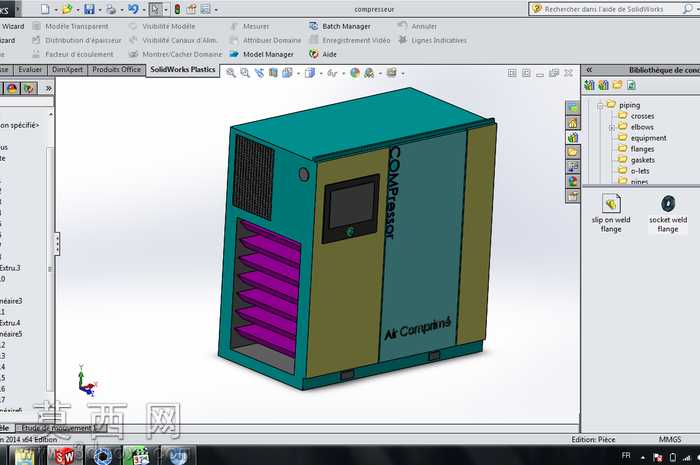

本作品为箱式结构的工业空气压缩机组三维建模设计，整体采用封闭式一体化柜体造型，建模过程中严格遵循工业压缩机的实际生产尺寸比例，对柜体的每一处结构都做了精细化还原。建模阶段首先搭建整体柜体的框架结构，区分左右侧的散热通风区、正面的操作控制区、设备标识区等功能分区，对柜体表面的拼接缝隙、边角的圆弧过渡都做了精准的曲面处理，避免生硬的直角棱角，还原真实工业设备的钣金加工工艺特征。材质渲染阶段，柜体主体的钣金部分采用哑光米灰色金属漆材质，正面操作侧的面板采用饱和度适中的工业蓝色烤漆材质，还原工业设备常用的配色方案，表面添加细微的磨砂颗粒质感，模拟真实钣金喷涂后的触感效果；操作面板区域的显示屏采用半亮的玻璃屏幕材质，搭配下方的红色急停按钮，按钮做了高光塑料与红色警示色的材质区分，还原真实操作元件的视觉特征；侧面的通风格栅采用多层百叶式结构，每一片格栅的倾斜角度、间距都严格按照散热需求设计，格栅内部的深色散热区域做了哑光黑的材质处理，模拟内部散热结构的视觉效果；柜体表面的标识文字采用凹凸贴图搭配白色印刷材质，分别标注设备类型与压缩空气属性，还原真实设备的标识设计。结构设计上，整体采用底部承托的柜体结构，底部预留叉车搬运的凹槽位，方便车间内的设备转运，左侧的进风散热区采用大面积格栅搭配内置防尘网结构，保证设备运行时的散热进风需求，正面操作区将控制元件集中布置，方便操作人员日常查看参数、启停设备，柜体的侧板采用可拆装式结构设计，预留后期设备维护检修的操作空间。设计思路围绕工业场景的实际使用需求展开，兼顾设备的功能实用性与外观的规整性，封闭式柜体既可以保护内部的压缩主机、电机、油气分离等核心部件，避免车间粉尘杂质进入设备内部，也可以降低设备运行时的噪音外传，适配车间内的安装使用场景，整体建模布线规整，曲面过渡流畅，材质搭配贴合真实工业设备的视觉效果，完整还原了箱式工业压缩机的外观结构与功能布局特征。
