带防护操作平台的卧式储油罐体

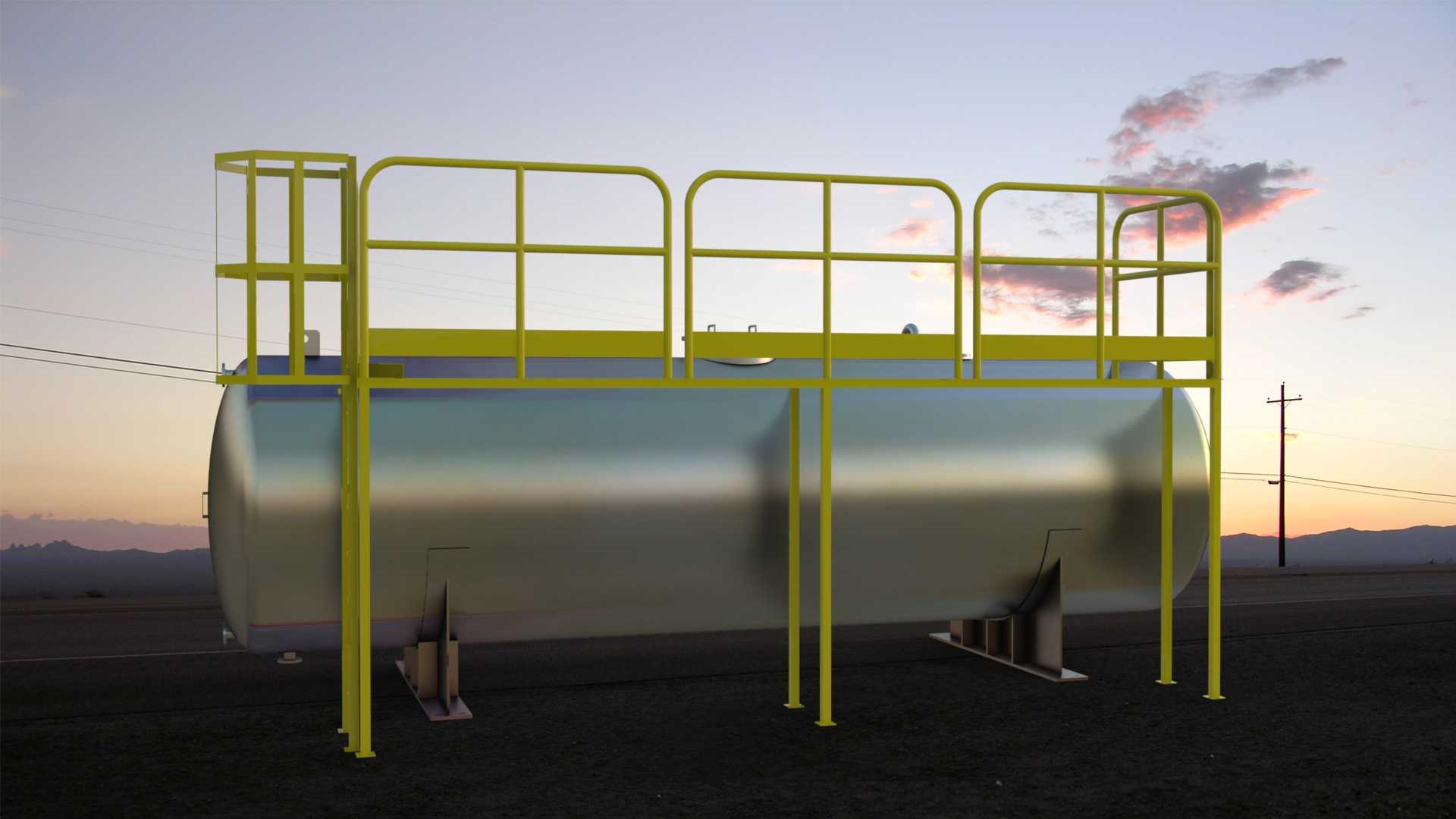

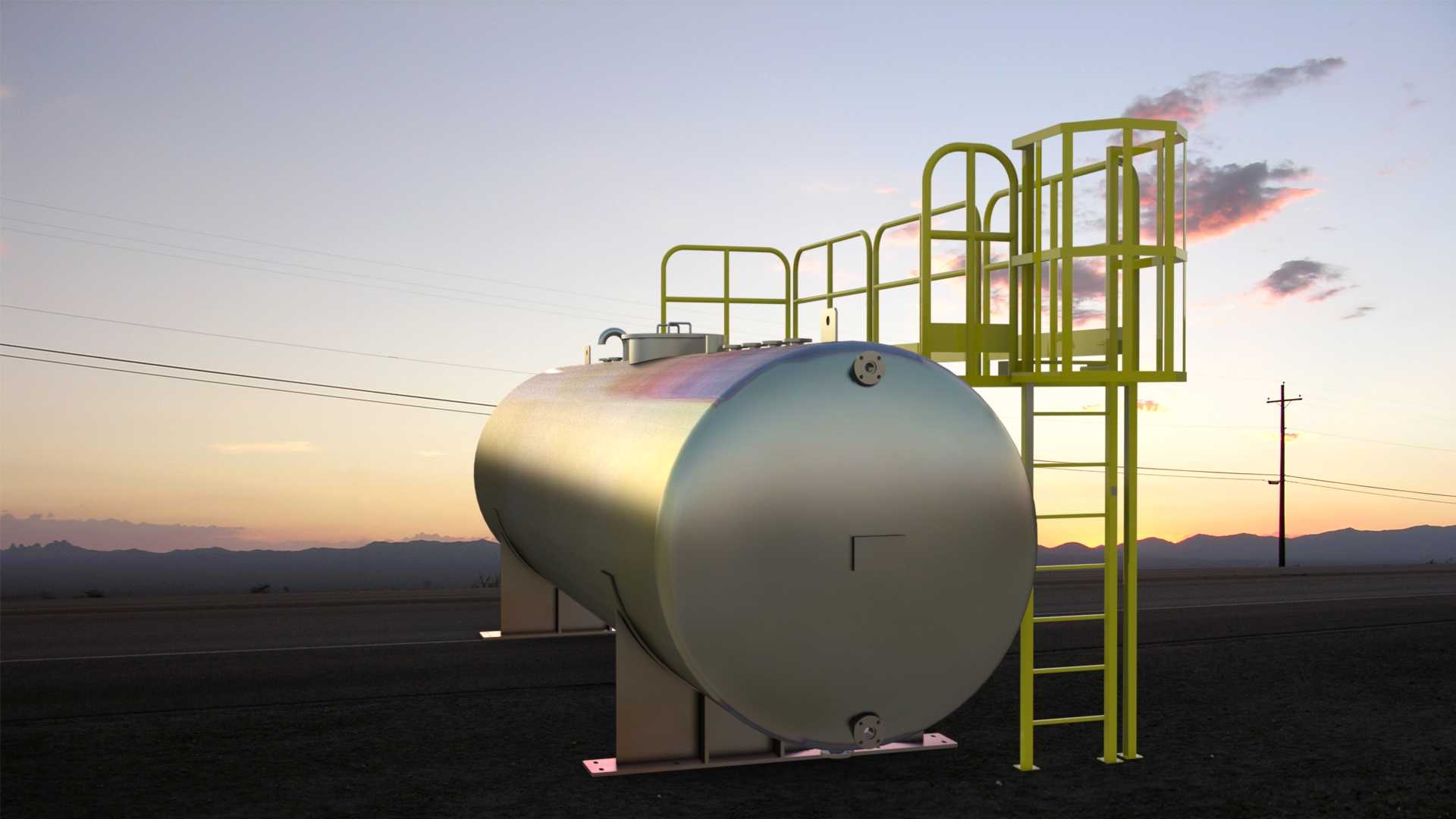

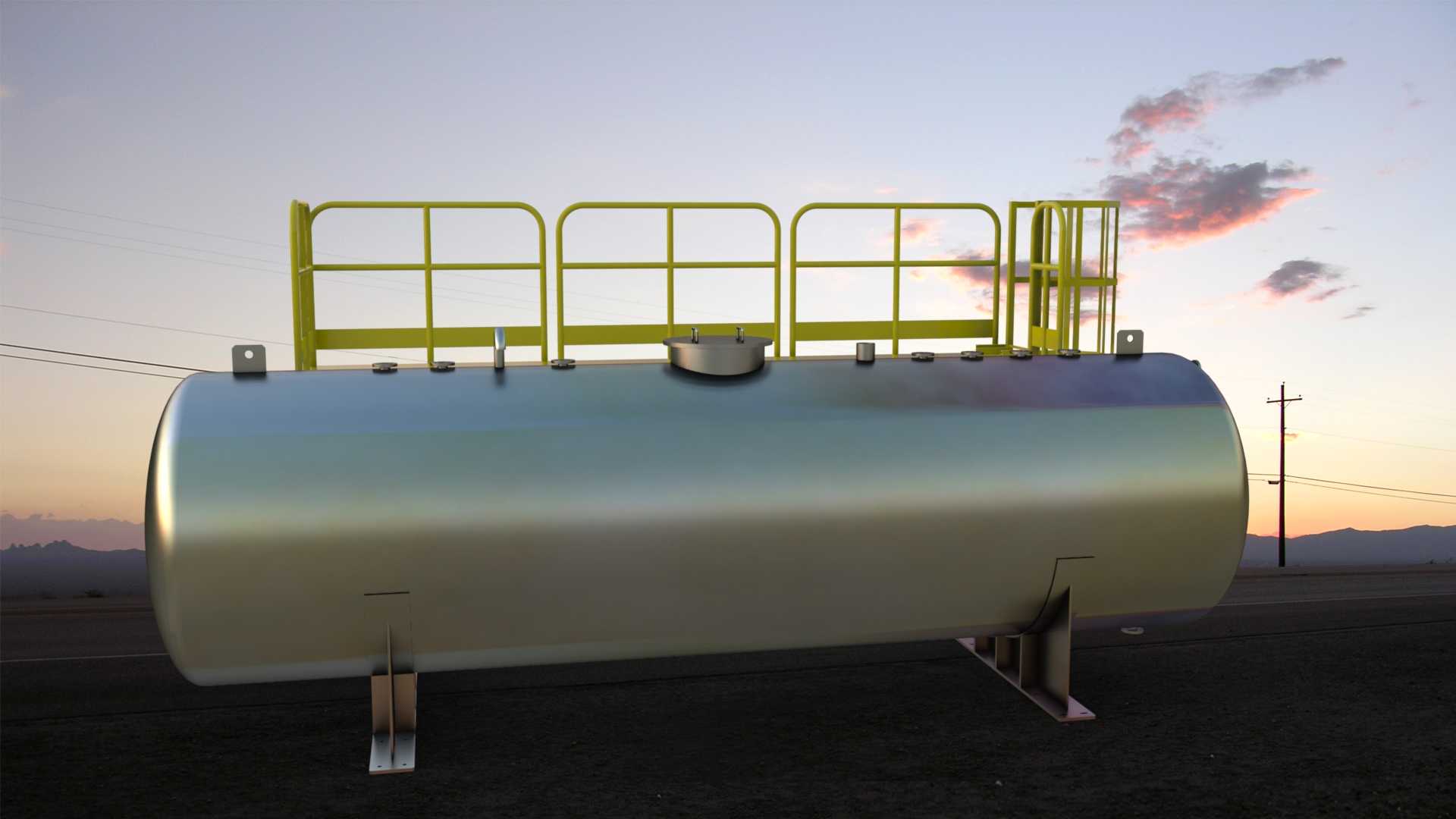

这款卧式储油装置主要面向工业厂区油料暂存、小型燃油中转补给、生产设备配套燃油储备等场景使用，可适配柴油、润滑油等常规工业油料的密闭存储需求，常部署在厂区固定油料存放区、野外作业临时补给点、中小型生产车间的油料供应点位，能够为燃油锅炉、工程作业机械、生产加工设备提供稳定的油料存储中转支撑，避免油料敞放带来的挥发、污染与安全隐患。装置主体采用卧式圆柱罐体结构，相比立式储油罐拥有更低的重心，部署时对地面承重的要求更低，同时卧式结构能够让罐内油料的液位变化更平缓，出油供油的压力波动更小，适合持续稳定的油料输出场景。罐体顶部设置了通长的黄色防护操作平台，平台四周加装了全高度安全护栏，护栏采用横竖杆件拼接的框架结构，能够为操作人员登上罐顶开展液位检查、阀门操作、日常检修维护提供可靠的安全防护，避免高处作业坠落风险，平台的支撑立柱直接落地固定，与罐体支座形成独立的受力体系，不会将人员操作的荷载直接传递到罐体壁板上，避免长期受力造成罐体变形。罐体底部采用鞍式支座支撑，支座与地面基础通过预埋件固定，能够将罐体满载后的重量均匀分散到安装基础上，避免局部应力集中造成罐体沉降变形。设计过程中充分考虑了油料存储的安全要求，罐体预留了进出油接口、液位检测接口、呼吸阀接口与检修人孔位置，所有接口的位置都避开了顶部操作平台的行走区域，操作人员在平台上作业时不会被管线磕碰，同时罐体的外形尺寸充分考虑了常规厂区运输通道的通行宽度限制，整体宽度控制在道路运输的常规限界范围内，不需要额外拆分即可完成厂区内的转运与就位。安装时需要提前在部署点位浇筑平整的混凝土基础，将鞍式支座与基础预埋件焊接固定后再连接外接管线，顶部操作平台的落地立柱需要单独做基础固定，确保人员操作时平台无晃动，罐体周边预留足够的检修空间，方便后期开展罐体清洁、焊缝检测、阀门更换等维护作业。罐体的圆弧封头设计能够均匀承受内部油料的静压力，相比方形结构拥有更好的结构强度，在相同壁厚下能够承受更高的存储压力，减少罐体壁板的材料用量，同时圆弧内壁不容易残留油料残渣，后期清理维护的难度更低。
