带运动仿真的行星齿轮传动结构设计

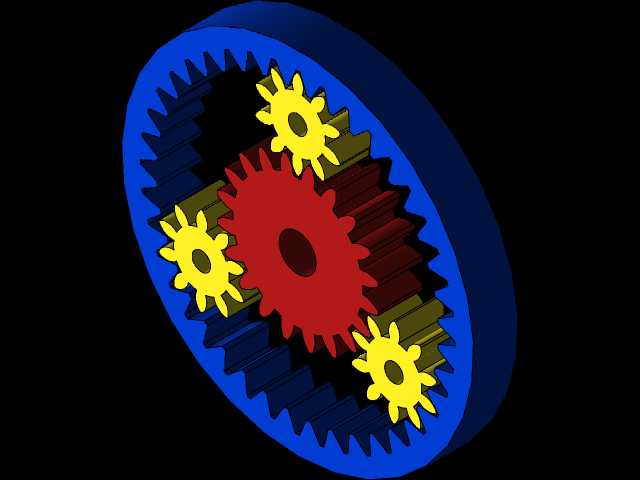

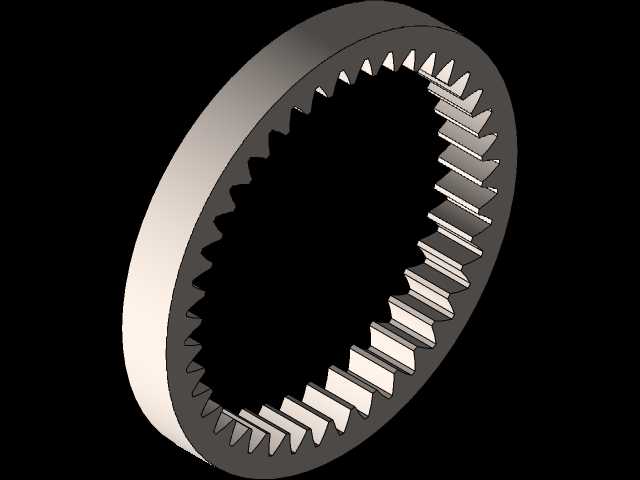

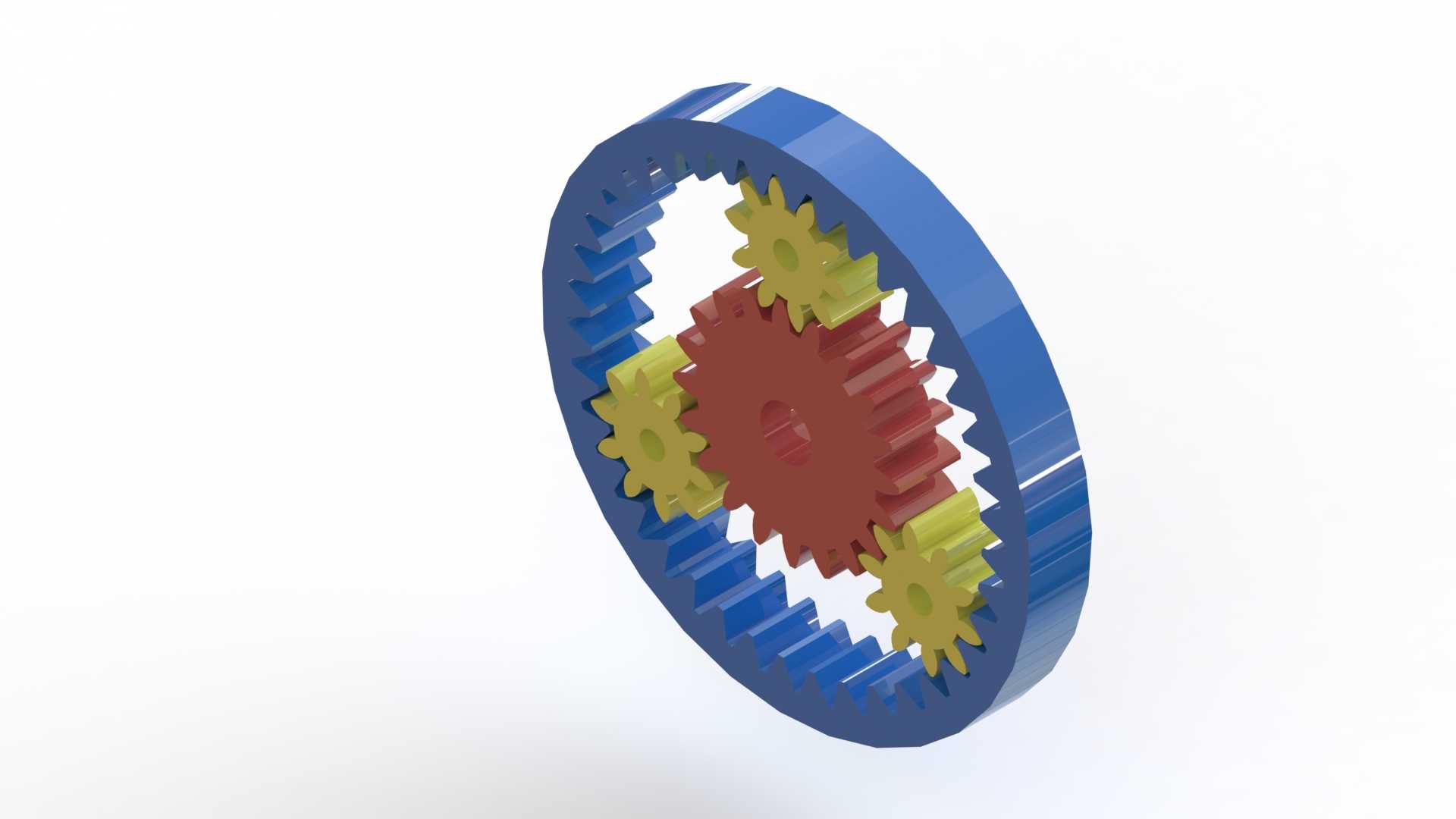

行星齿轮传动结构是机械传动领域应用极为广泛的核心部件，常见于工业减速机、新能源汽车动力总成、风电增速箱、工程机械传动系统、精密伺服传动机构等场景，能够在紧凑的安装空间内实现大传动比动力传输，同时兼顾同轴输入输出的布局优势，相比传统定轴轮系可承载更高扭矩、具备更优异的传动平稳性。这套行星齿轮总成采用经典的NGW轮系布局，由内齿圈、中心太阳轮、多组均匀分布的行星轮以及配套的行星架结构组成，整体为同轴环形布局，所有行星轮沿太阳轮周向等角度排布，同时与太阳轮外齿、内齿圈内齿保持精准啮合，可实现动力的分流传递，运行过程中多组行星轮共同分担载荷，有效降低单齿啮合应力，提升整体结构的承载能力与使用寿命。设计过程中首先根据目标传动比匹配各齿轮的模数、齿数与变位系数，保证太阳轮、行星轮、内齿圈三者的啮合中心距完全匹配，避免出现传动卡滞或侧隙过大的问题；行星轮采用周向均布设计，可抵消传动过程中的径向力，降低输入输出轴的支撑负载，同时针对运动仿真需求，对各齿轮的啮合接触面做了干涉校验，确保轮系在连续转动过程中无齿面碰撞、无运动死点，可完整模拟真实传动下的转速匹配关系。外形方面整体为扁平环形结构，最大外轮廓为内齿圈的外圆柱面，安装边界以内齿圈的定位止口、输入输出轴的同轴安装孔为基准，可直接适配同规格的传动腔体安装需求，轴向尺寸紧凑，能够在有限的安装空间内完成动力传递功能；内齿圈作为固定或输出构件时，可通过外圈的定位结构与设备壳体连接，太阳轮连接动力输入轴，行星架连接动力输出端，即可实现减速或增速的传动需求，当固定不同构件时还可实现不同传动比的动力输出，适配多种工况的传动需求。轮系传动过程中，动力从太阳轮输入后，通过啮合带动周向分布的行星轮自转，同时行星轮沿固定的内齿圈公转，带动行星架完成动力输出，整个传动过程啮合点多、传动平稳性好，噪音与振动水平远低于普通定轴齿轮传动，同时具备较高的传动效率，可满足长期连续运行的工业场景需求。
