单活塞双功能气动离合器制动装置结构设计

这款气动离合器制动装置，是工业传动系统中负责动力通断与快速制动的核心执行部件，广泛应用于锻压机床、印刷包装机械、纺织印染设备、矿山输送机组、船舶甲板机械等需要频繁启停、精准定位的传动场景中，能够在高负载工况下实现动力的快速接合与瞬时制动，避免传动系统因惯性滑移出现定位偏差、设备撞损等问题，保障生产线运行的稳定性与操作安全性。

该装置采用单活塞双功能集成设计思路，将离合器与制动器的功能整合在同一壳体内，通过单一气动活塞的轴向位移完成两个功能的切换，从结构根源上避免了离合器接合与制动器抱闸动作的重叠干涉，相比传统分体式离合制动组件，大幅缩减了轴向安装空间，减少了中间传动连接环节的功率损耗，同时降低了多部件协同控制的逻辑复杂度，仅需单路气动控制回路即可完成全部动作切换，适配各类紧凑安装空间的设备改造与新机设计需求。

从功能特性来看，该装置依靠压缩空气作为动力源，接合过程中摩擦副受力均匀，动力传递扭矩大，运行过程中冲击振动小，摩擦片磨损均匀，使用寿命更长；制动状态下依靠内置弹性元件提供稳定抱闸力，断气状态下自动触发制动，具备失效安全防护能力，可在气源中断的紧急工况下快速锁止传动端，避免设备飞车、工件坠落等安全事故。针对不同客户的实际工况需求，该结构可灵活拓展组合形式，既可以适配多片式离合器的大扭矩传递需求，也可整合安全联锁、液压辅助驱动等功能模块，满足重载、高速、高频启停等差异化场景的使用要求。

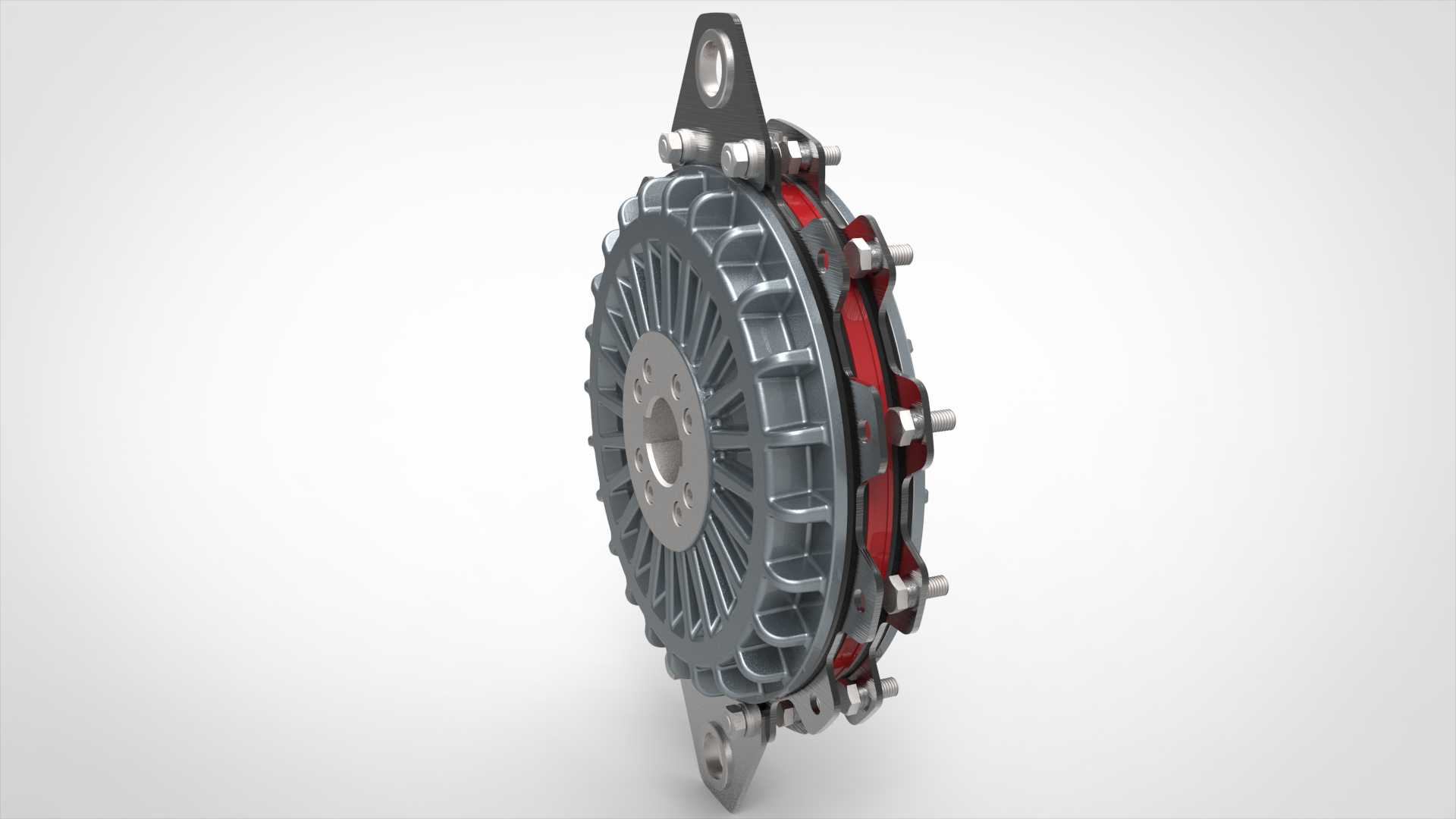

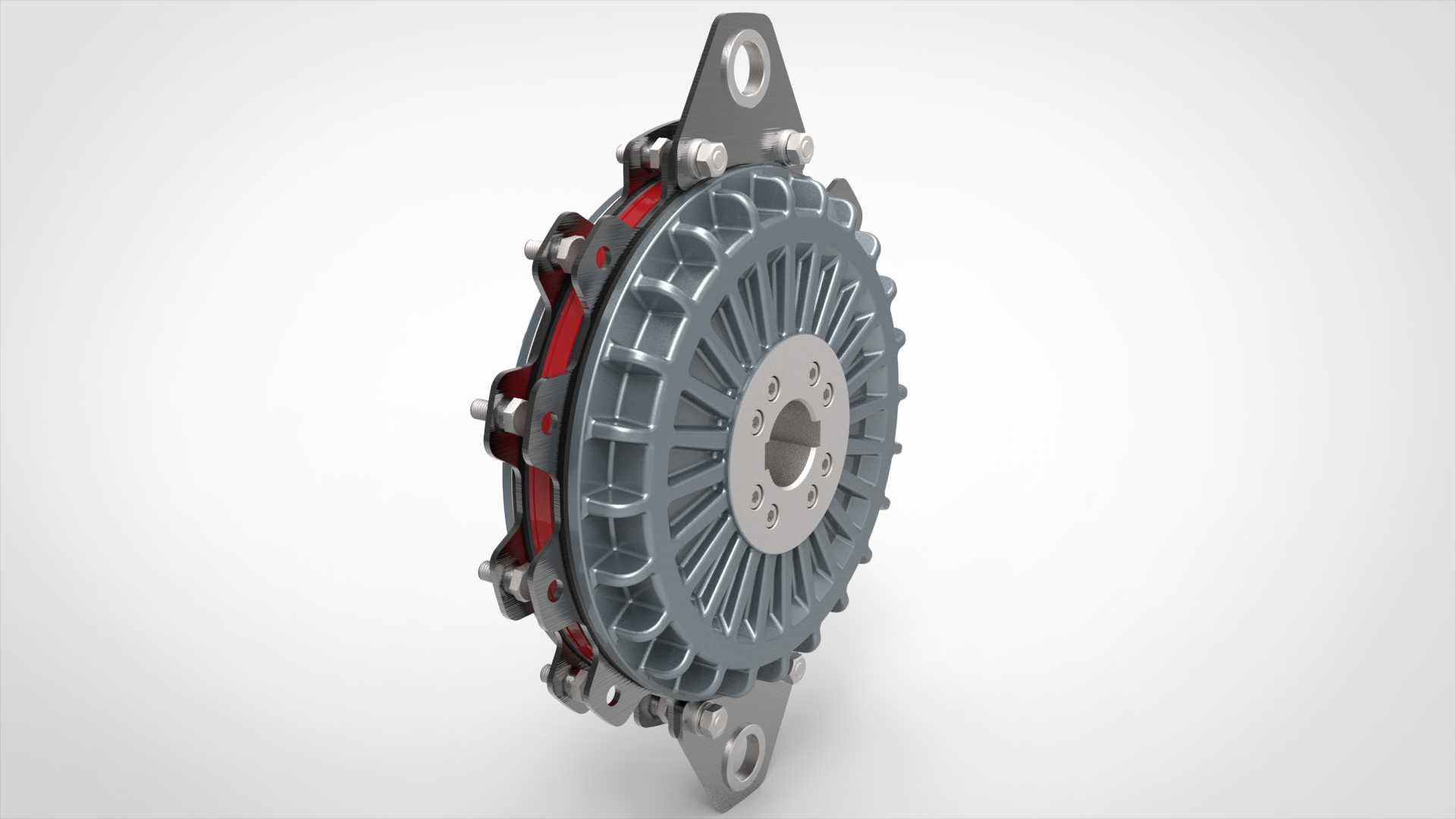

从外形与安装边界来看，该装置采用对称式盘状结构设计，主体外径适配常规工业传动轴系的安装尺寸，两端预留标准法兰安装接口，可直接与电机输出轴、负载输入轴同轴对接，安装定位止口尺寸符合通用工业传动部件的安装规范，无需额外定制过渡连接法兰即可完成装配；壳体上预留的气动接口位置经过优化，可适配不同方向的气管排布，避免与周边设备部件产生安装干涉；整体结构的转动部件经过动平衡调校，高速运转状态下振动量控制在工业设备允许范围内，不会对相邻传动部件产生额外的振动载荷。设计过程中充分考虑了摩擦片的后期维护更换需求，壳体采用分体式连接结构，无需将整个装置从设备上完全拆卸，即可完成摩擦片的检查与更换，大幅降低了设备后期的维护成本与停机时长。
