工业废气净化喷淋湿式洗涤塔结构设计

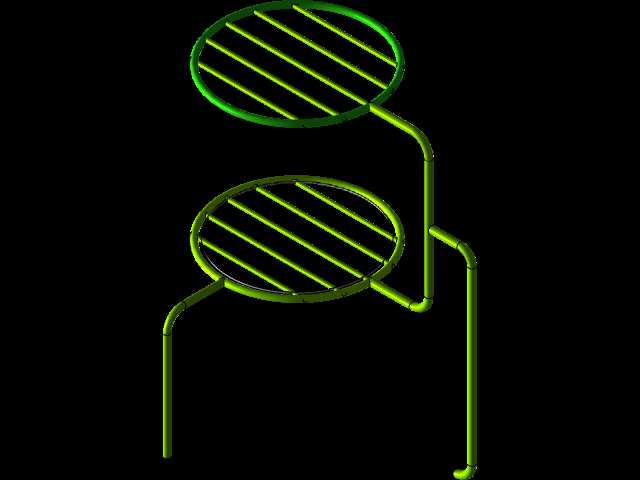

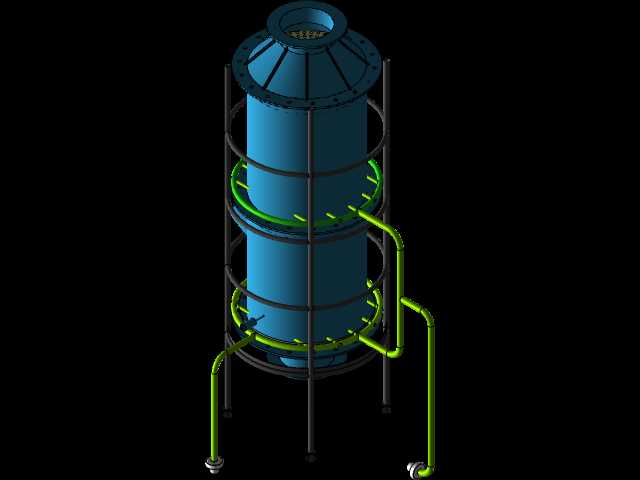

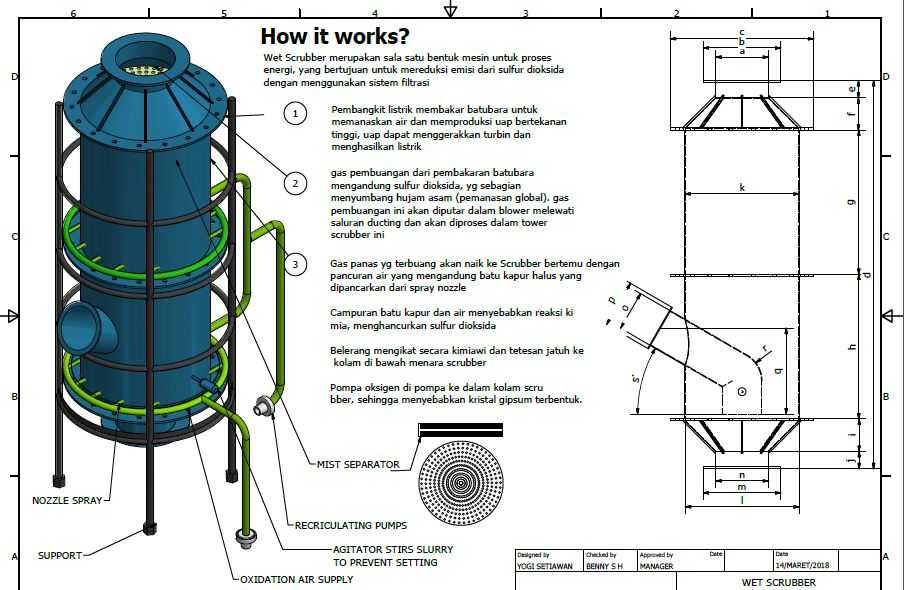

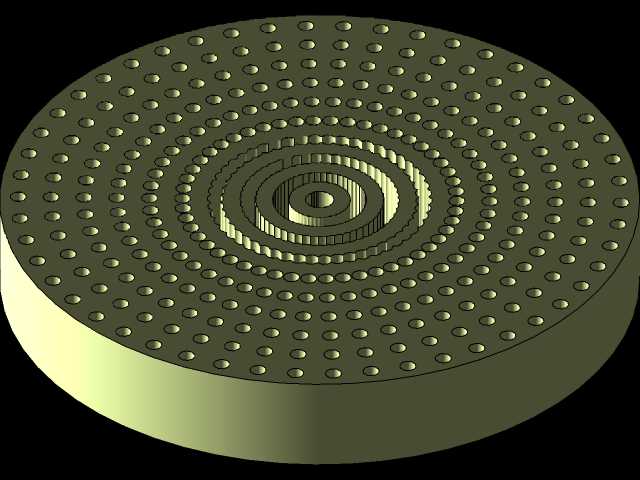

该湿式洗涤塔主要应用于燃煤电厂、工业锅炉、冶金烧结、化工生产等会产生含硫含尘废气的工业场景，是烟气末端治理环节的核心净化设备，可有效去除气流中的粉尘颗粒物、二氧化硫等气态污染物，帮助生产场景满足大气污染物排放管控要求，避免废气直排造成的大气污染问题。设备核心运行逻辑为气液逆流接触净化，含污染物质的废气从塔体中下部的进气口进入塔内，自下而上流动，循环泵将配置好的洗涤浆液输送至塔内不同层级的喷淋组件，通过雾化喷嘴将浆液分散为细密液滴自上而下喷淋，与上升的废气充分接触，通过惯性碰撞、截留、吸附、化学反应等作用，将废气中的粉尘颗粒捕集到液滴中，同时让洗涤液与气态污染物发生中和反应，完成污染物的脱除。净化后的气体继续上升经过塔顶的除雾器，去除气流夹带的细小液滴后，从顶部排气口排出，捕集了污染物的浆液则落入塔底的锥斗段，部分通过循环泵重新送入喷淋系统循环使用，含固量较高的浆液则外排至后续处理单元，避免沉积堵塞管路。在设计思路上，该塔采用立式圆柱塔体结构，外部设置环形支撑框架与加固抱箍，提升塔体整体结构强度，可适配室外露天安装的抗风载要求；塔体分段设置多层喷淋管路，保证气液接触的覆盖面积无死角，锥底设计采用大角度收缩结构，便于含固浆液顺利滑落排出，减少底部积料堵塞风险；侧面预留的检修口可方便后期运维人员进入塔内检查喷嘴磨损、填料层堵塞情况，外部管路采用法兰连接方式，便于拆装更换部件。外形尺寸方面，该塔整体为立式长轴结构，安装时需预留塔体周边1.2米以上的操作检修空间，底部支撑腿需固定在平整的混凝土基础上，进气口、排气口、循环管路接口的对接位置需匹配现场管线走向，除雾器段、喷淋段、反应段的分层设计可根据实际处理风量调整塔体高度与直径，适配不同规模的废气处理需求，塔体外部的循环管路沿塔壁排布，减少额外的管路占用空间，整体安装边界规整，便于在现有厂区的废气处理工位进行布局改造。
