偏心轮式流体输送泵结构设计方案

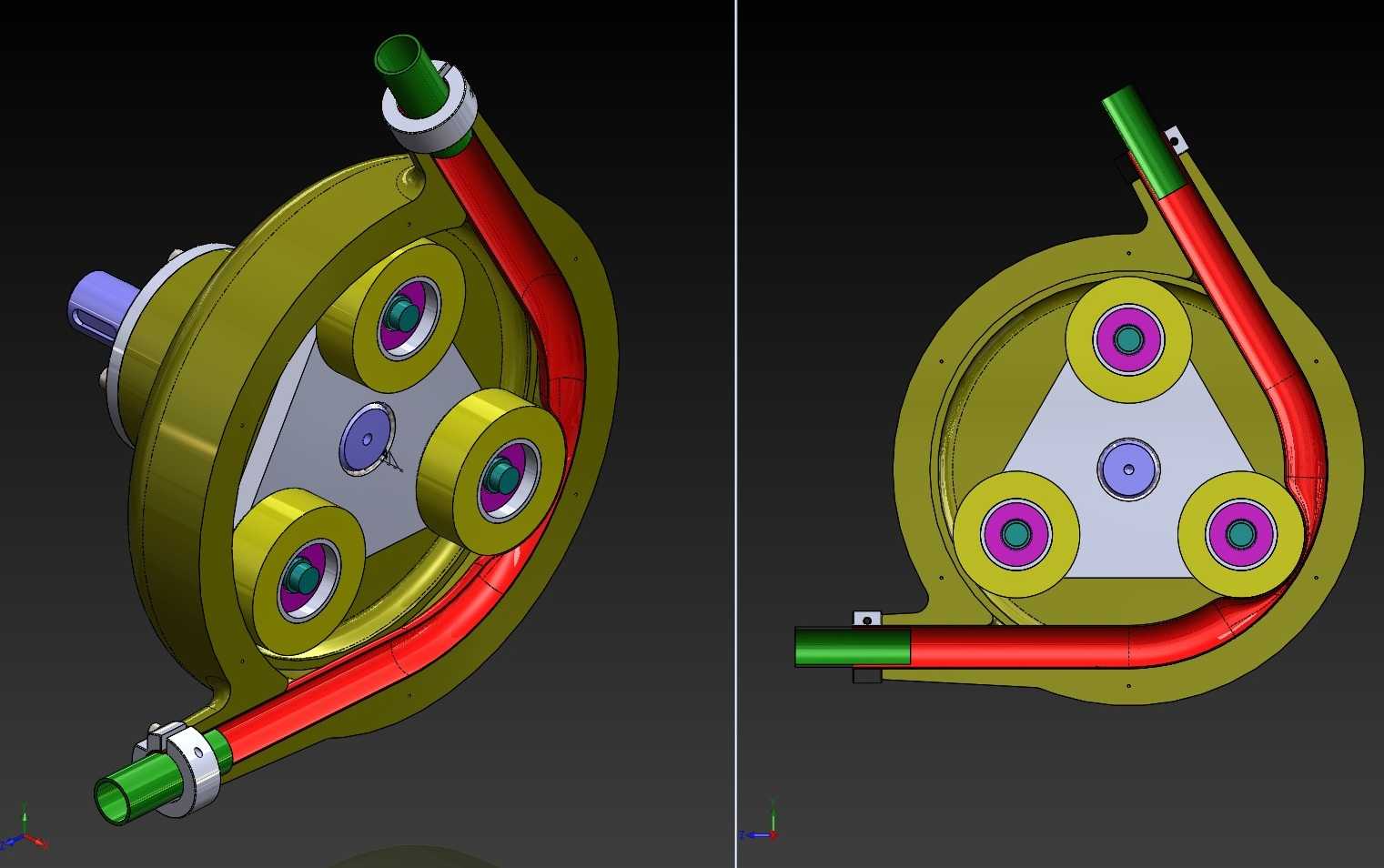

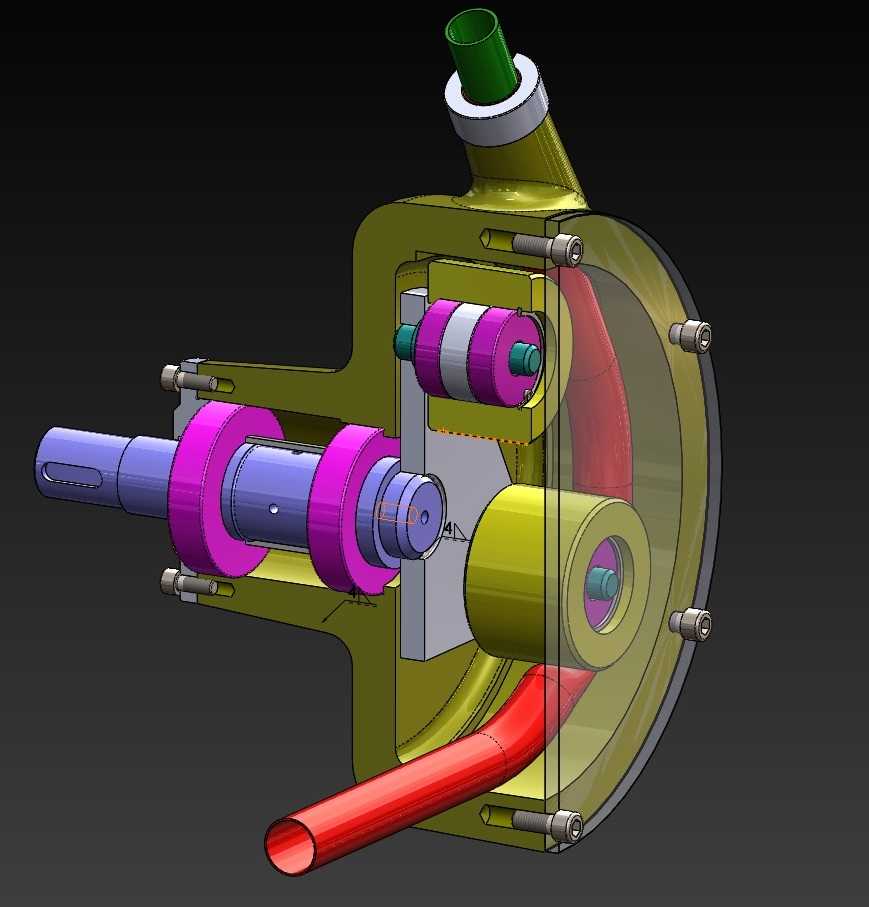

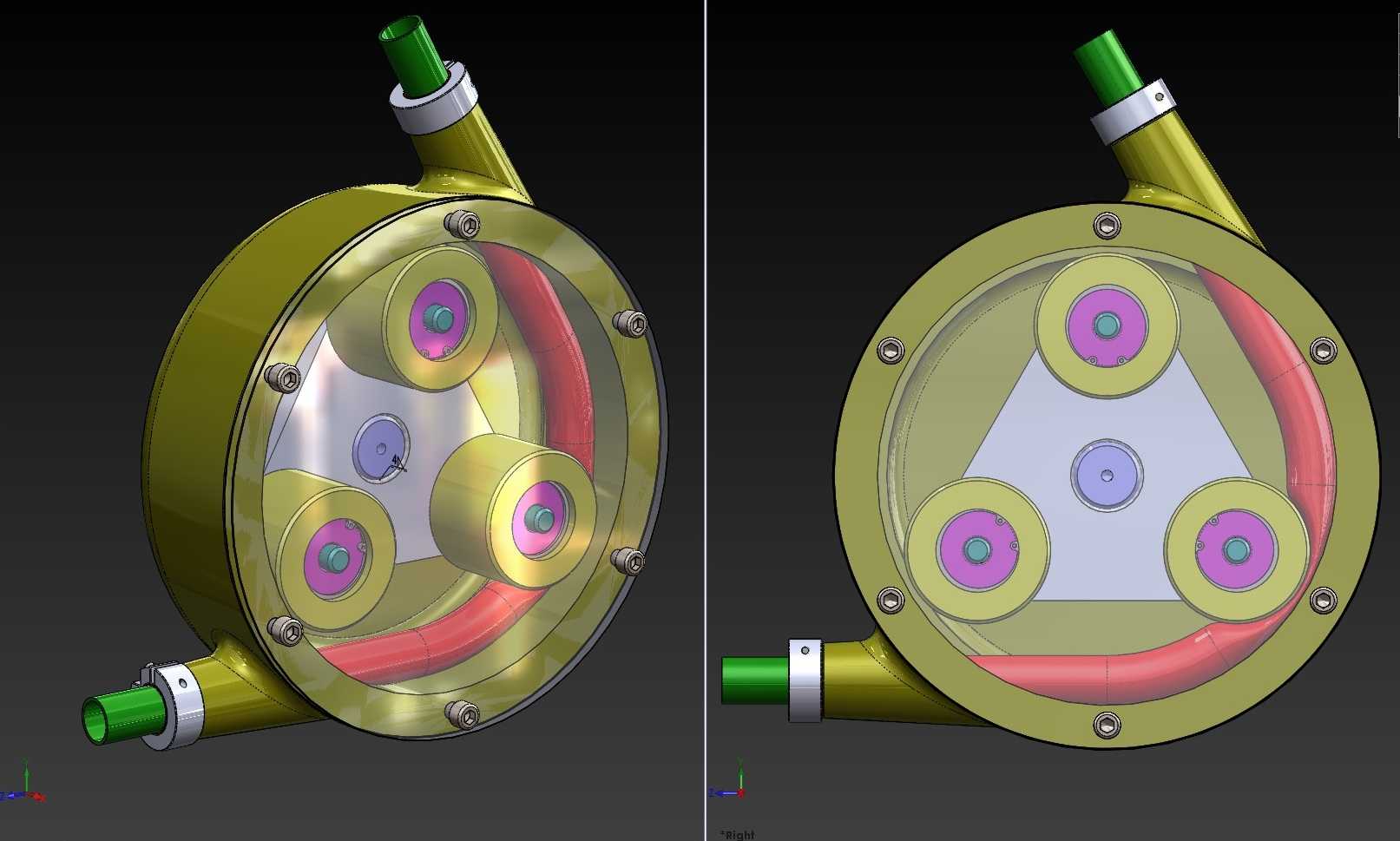

该款偏心轮式流体输送泵主要面向中小流量流体输送场景，可适配净水循环、小型化工助剂输送、设备冷却循环、园林喷淋供水等多种民用及轻工生产场景，能够在常温工况下输送无硬质颗粒的清水、低粘度水性介质，整体运行平稳，噪音控制表现优异，适合对安装空间有严格限制的紧凑型设备配套使用。泵体采用圆形剖分式壳体结构，上下设置对称的进出液接口，接口采用标准圆柱管螺纹适配通用管路连接，进出液方向沿壳体切线方向布置，可有效降低介质进入泵腔时的紊流冲击，提升介质输送效率。泵体内部采用三角布置的三个行星滚轮结构，配合偏心主轴驱动柔性挤压衬套，通过滚轮循环挤压柔性衬套形成连续变化的密闭容腔，依靠容腔容积变化完成介质的吸入与加压排出，相比传统叶轮式泵，该结构无高速旋转叶轮对介质的剪切作用，可输送对剪切敏感的粘稠类水性介质，同时运行过程中无液流脉动，输出压力稳定，无需额外加装稳压装置即可满足精密设备冷却供水的压力稳定性要求。设计阶段充分考虑了装配与维护便利性，泵壳沿轴向中分面采用周向均布的内六角螺栓紧固，密封面采用平面O型圈静密封，无需额外涂覆密封胶即可实现可靠密封，日常维护时仅需拆开中分面即可更换内部柔性衬套与滚轮组件，无需将整个泵体从管路上完全拆除，大幅降低后期运维成本。安装边界方面，泵体整体外径控制在180mm范围内，轴向总厚度控制在80mm以内，进出液接口中心距为160mm，安装脚位预留四个对称布置的通孔，可适配水平安装、垂直安装等多种安装姿态，能够直接集成在小型设备的机架内部，无需额外预留过大的操作维护空间。内部三个滚轮采用自润滑工程塑料材质，配合不锈钢销轴与三角行星架连接，偏心主轴输入端预留标准轴伸与键槽，可直接连接标准驱动电机或减速模块，整体传动链短，机械效率可达75%以上，在额定转速下输出流量稳定，空载启动扭矩小，可适配小功率驱动单元，降低整套输送系统的能耗与采购成本。壳体外部做圆弧过渡处理，无尖锐棱角，表面做氧化防锈处理，可适应潮湿的安装环境，进出液接口处设置加强筋结构，避免管路安装时应力集中导致接口开裂，整体结构紧凑，零部件通用化程度高，适合小批量量产配套。
