商用离心泵全套零部件结构设计

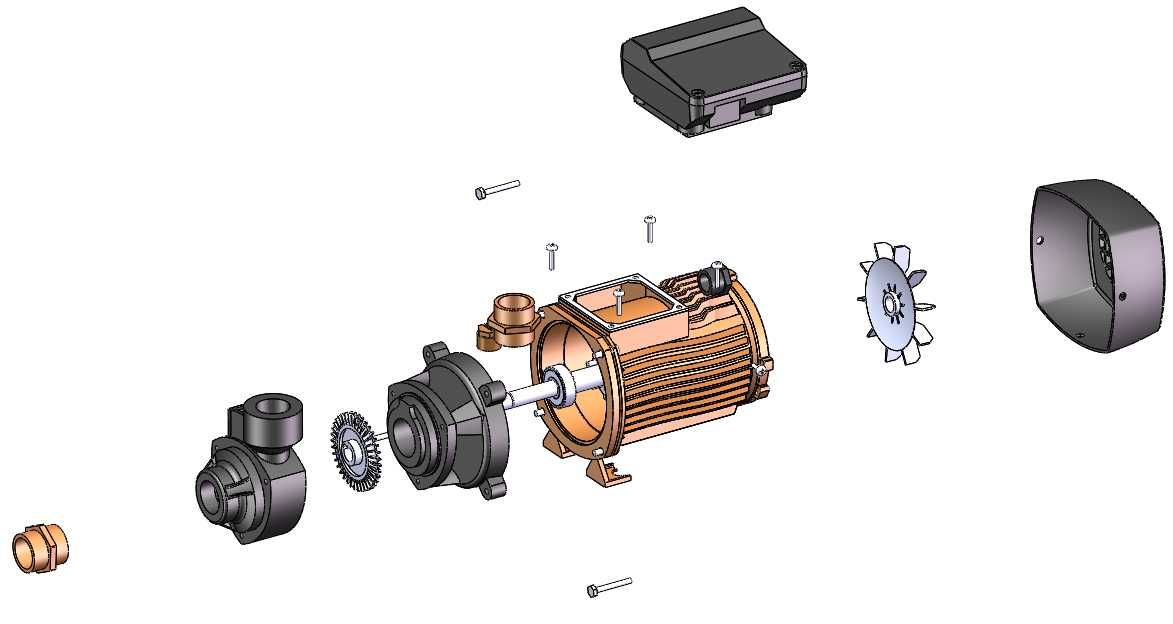

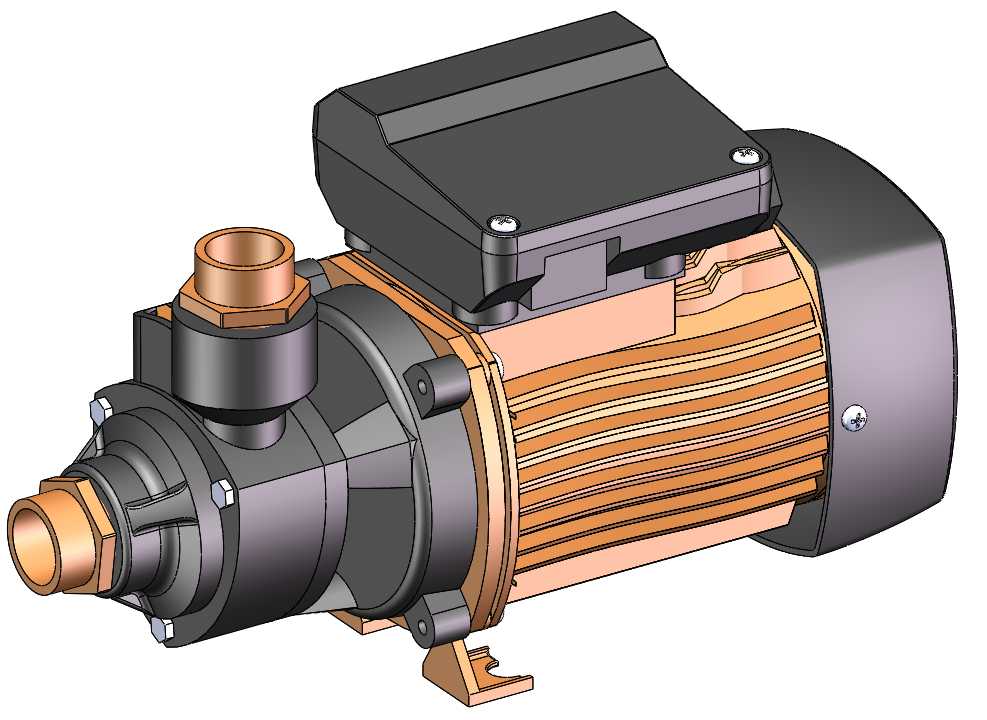

这款商用离心泵的三维结构设计，完整覆盖了泵头、传动、动力、防护四大模块的全部零部件，可直接适配民用供水、暖通循环、小型工业流体输送、农田排灌等多类场景，能够完成清水或低腐蚀性流体的增压输送作业，满足不同工况下的稳定供压需求。从功能特性来看，该泵采用单级离心式结构，叶轮与泵腔的配合间隙经过严谨校核，运行时流体从进水口轴向进入叶轮腔，通过高速旋转的叶轮获得离心动能，再经蜗壳流道完成动能到压力能的转换，最终从出水口稳定输出，整体水力效率处于行业常规商用泵的主流水平，能够适配常规扬程下的连续输送需求。从设计思路层面，整套结构遵循易装配、易维护的商用设备设计逻辑，动力端采用标准鼠笼式异步电机结构，定子绕组与转子铁芯的配合尺寸预留了合理的装配公差，电机外壳设置周向散热筋，配合尾部的散热风叶与风罩，能够在连续运行时快速导出绕组产生的热量，避免电机过热烧损；接线盒独立设置在电机壳体顶部，采用密封式结构设计，能够阻挡日常使用中的飞溅水汽与灰尘侵入接线端子，提升户外或潮湿场景下的使用可靠性。传动部分的泵轴采用阶梯轴设计，依次穿过轴承位、水封位、叶轮安装位，各轴段的直径差形成定位台阶，能够精准限制各部件的轴向窜动；轴承位匹配标准深沟球轴承，可承受径向载荷与少量轴向载荷，水封位置预留了标准机械密封的安装空间，能够有效阻隔泵腔流体向电机侧渗漏。泵头部分的进水口与出水口采用标准管螺纹接口，能够直接对接市面常规规格的输水管道，无需额外定制转接头；泵脚与电机脚采用一体化铸铁式安装脚设计，安装孔位的间距经过统一规划，能够适配常规混凝土基础或钢架支架的安装固定，安装边界预留了足够的扳手操作空间，方便现场施工时的螺栓紧固作业。整套模型的所有零部件均做了干涉检查，各紧固件的长度与安装孔深度完全匹配，装配后无部件碰撞、间隙不合理的问题，既可以用于产品开发阶段的结构验证，也可以作为商用泵维修培训的拆解教学参考，帮助从业者快速掌握离心泵的内部结构与装配逻辑。
