多泵组并联式水泵性能检测试验台架

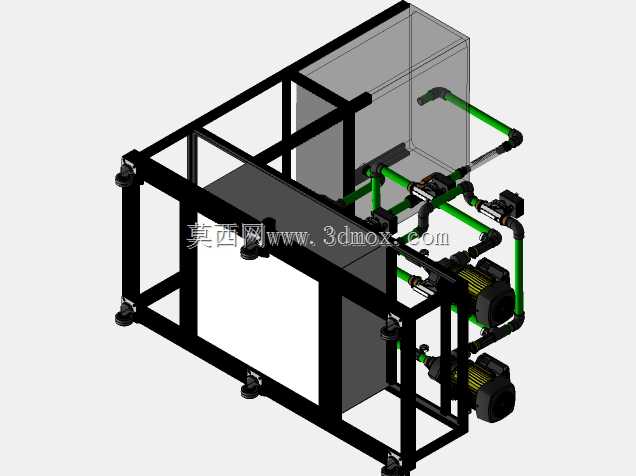

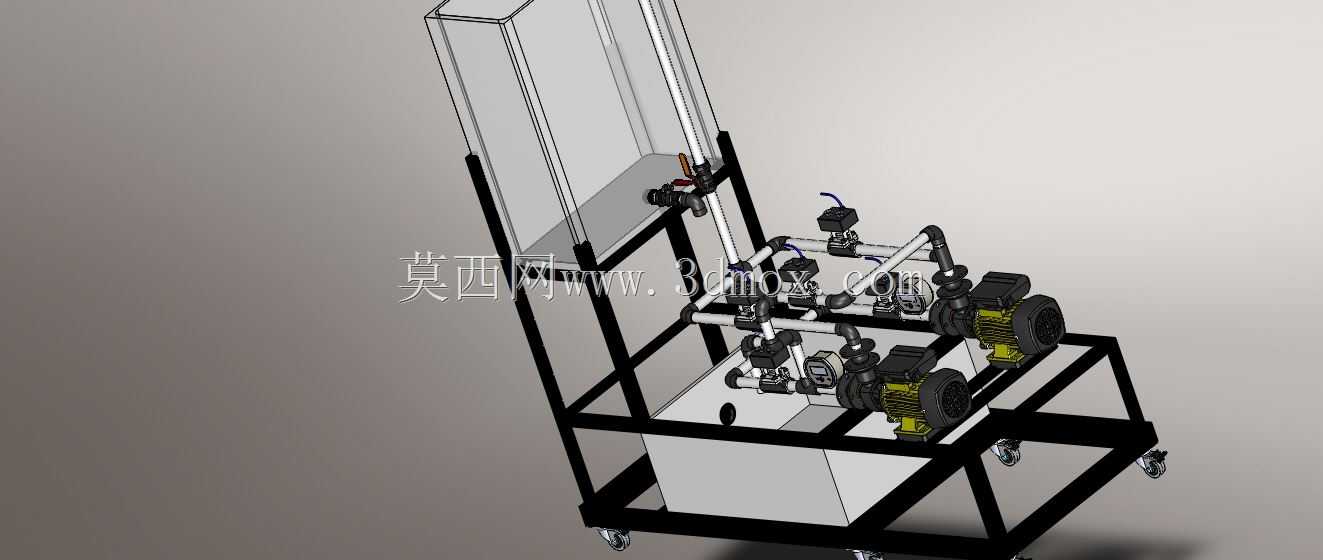

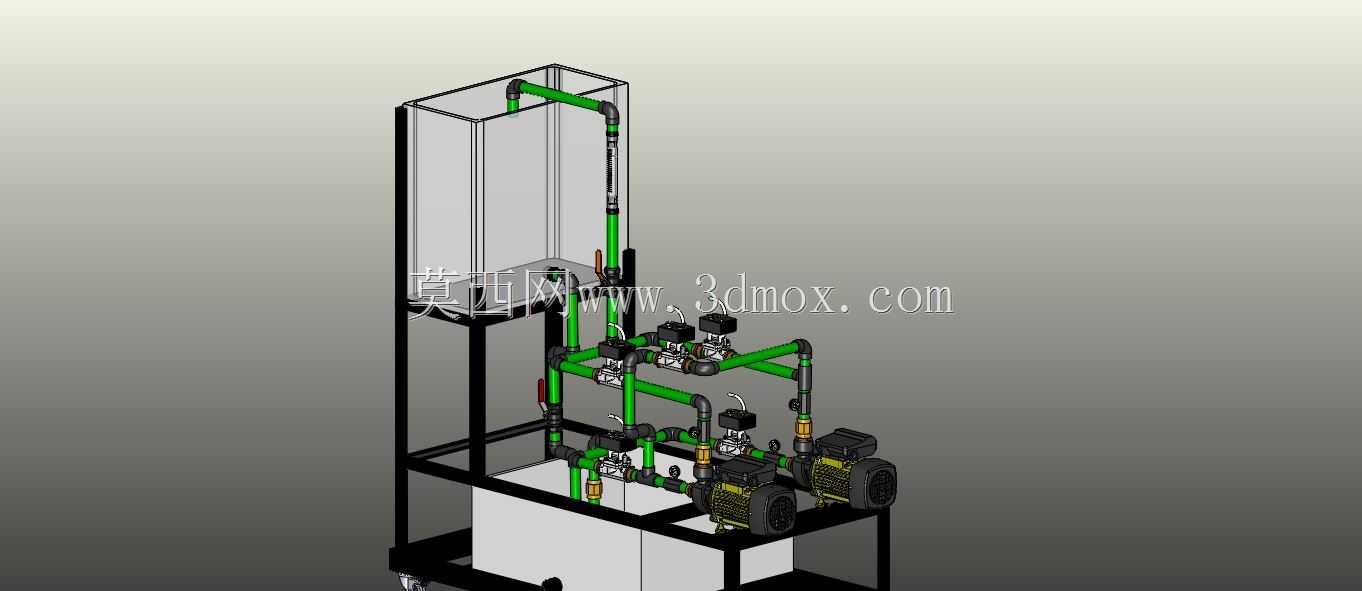

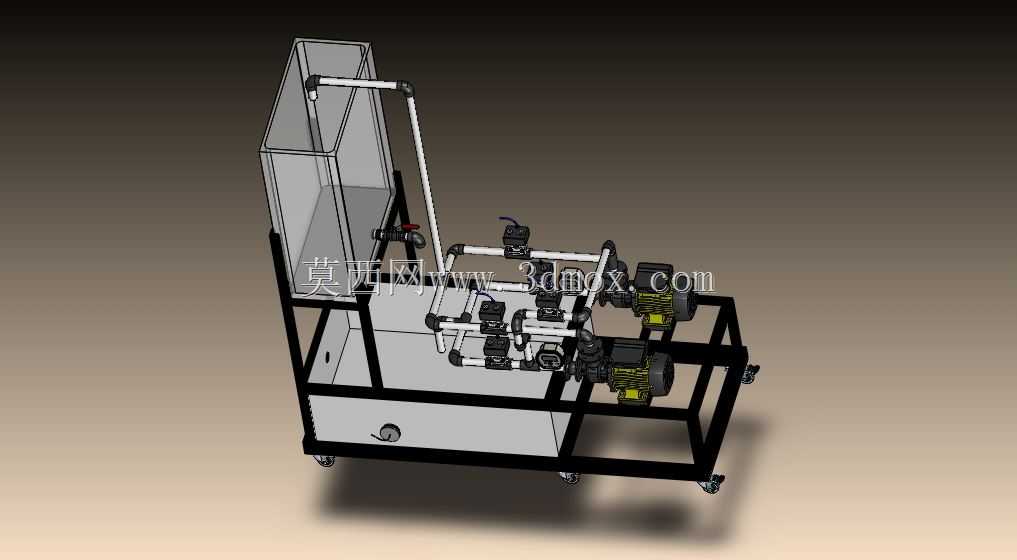

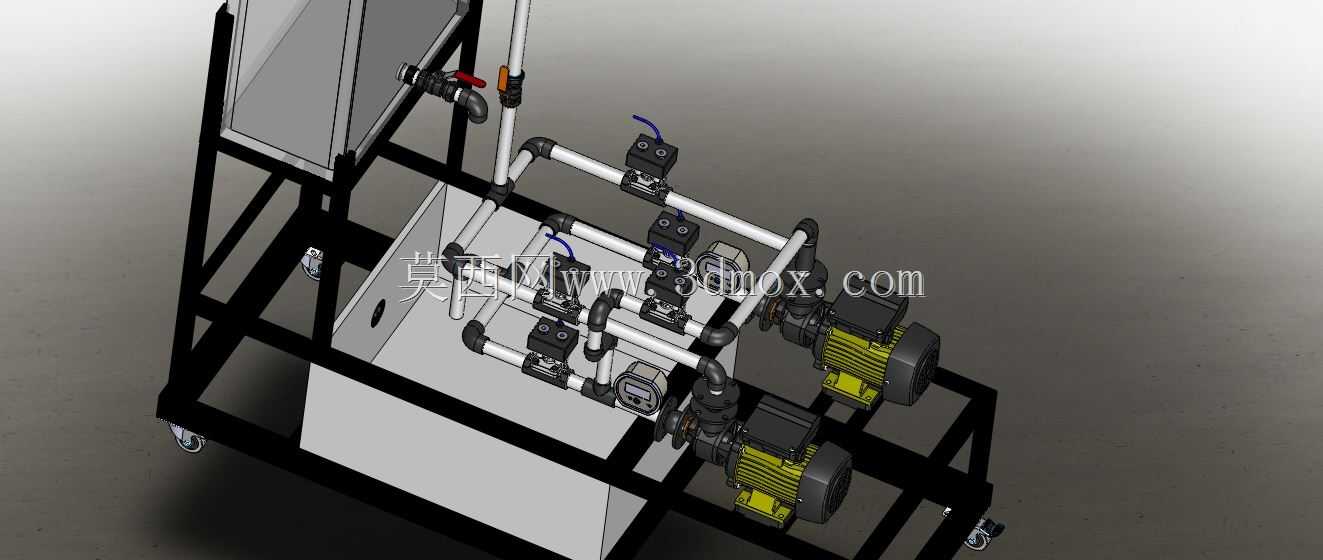

　　这套试验装置主要面向水泵生产环节的出厂校验、研发阶段的性能标定场景，可覆盖小功率端吸离心泵、管道泵等常见民用及工业给排水用泵的性能参数采集需求，能够在实验室环境下模拟水泵实际运行的不同工况，完成流量、扬程、轴功率、效率等核心性能参数的同步测定，替代传统零散搭建的临时测试管路，减少测试过程中的参数波动与人为误差。从整体布局来看，装置采用上下分层的框架式承载结构，底部设置储液水槽作为测试循环的水源供给单元，上层布置高位稳压水箱，通过重力稳压的方式消除泵入口的流态紊乱问题，避免因入口涡流、进气导致的测试数据失真，这种上下布置的结构也能最大化压缩台架的水平占地面积，适配中小型实验室的有限安装空间，常规实验室门洞即可完成整体转运进场，

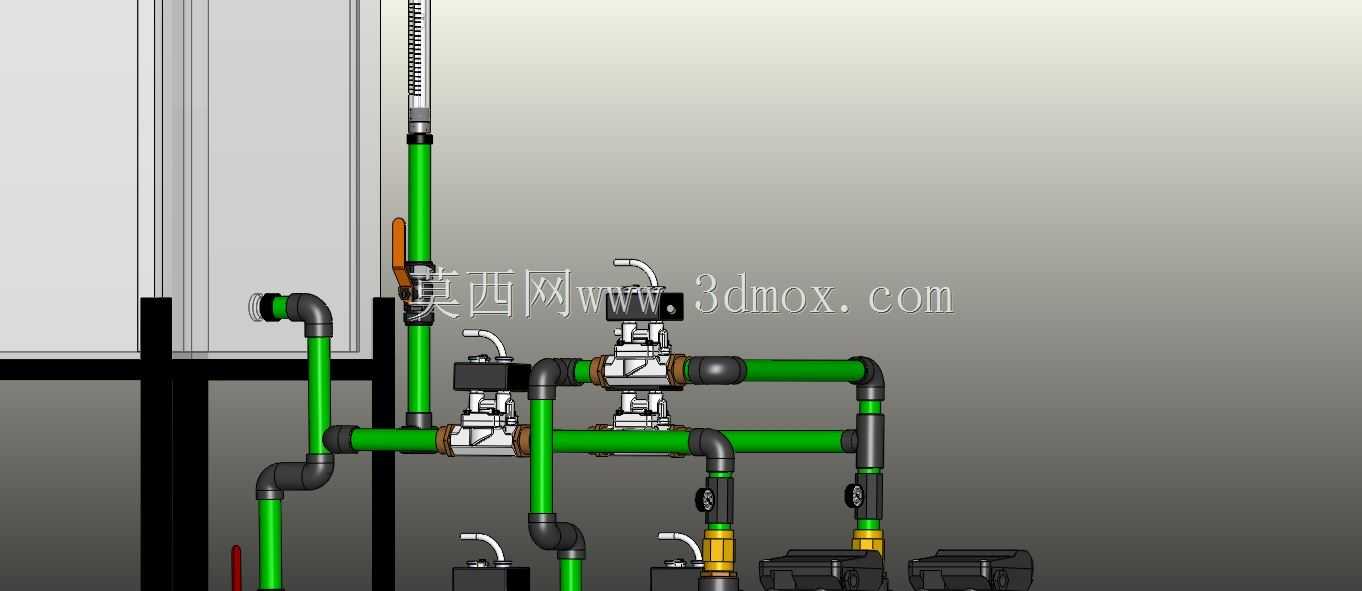

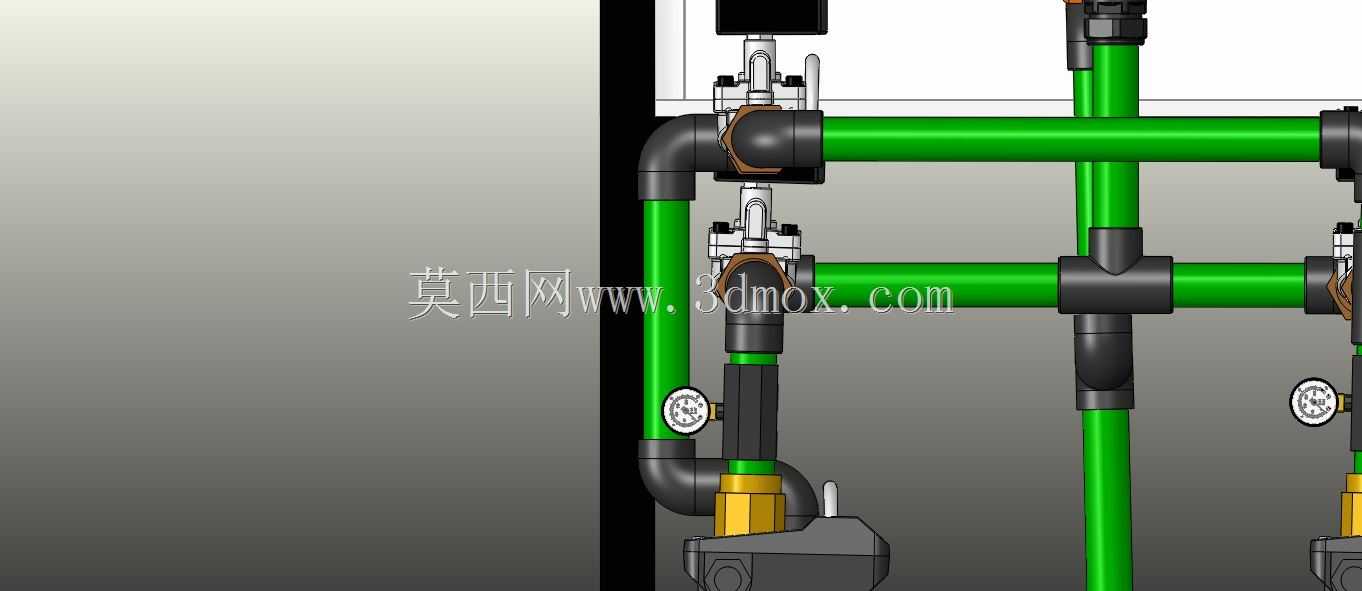

　　不需要额外拆解主体框架。管路系统采用多支路并联设计，配置三台同规格测试泵位，既可以单泵独立运行完成单台样品的性能测试，也能通过阀门切换实现多泵串联、并联工况的模拟，匹配实际供水系统中多泵联合运行的参数校验需求；管路上预留了流量传感器、压力变送器、温度传感器的安装接口，接口位置避开管路弯头、变径段的流态扰动区域，保证传感器采集数据的准确性，同时管路支吊架采用可调式管卡固定，可根据不同测试泵的进出口高度调整管路安装位置，适配不同安装尺寸的被测水泵，不需要重新加工定制连接管路。设计过程中优先考虑了测试操作的便捷性，所有控制阀门的操作手柄均朝向台架外侧的操作通道，操作人员站在台架单侧即可完成所有工况切换的阀门操作，不需要绕行设备；

　　电气元件的安装位置远离管路接头易渗漏区域，避免管路跑水导致的电气故障，框架底部设置可调式支撑脚，可在地面不平整的实验室环境下调整台架水平度，保证泵组安装的同轴度要求，减少运行过程中的振动与机械损耗。台架的储液水槽设置了液位观察与溢流、排污接口，长时间循环测试导致水温升高时，可通过排污阀更换部分储水，控制测试介质温度在标准要求的范围内，避免水温变化导致的介质密度、粘度变化影响测试精度；高位水箱设置了溢流管路直连底部储槽，测试过程中多余的回水可直接回流至储槽，不需要额外外接排水管路。整套装置的管路通径匹配被测泵的最大流量要求，管路内流速控制在流体测试规范推荐的区间内，减少沿程阻力损失对扬程测试结果的干扰，

　　管路连接采用快速接头搭配硬管的组合方式，兼顾连接密封性与被测泵的拆装效率，单台水泵的拆装更换时间可控制在十分钟以内，适配批量出厂检测的快节奏测试需求。框架主体采用标准型钢焊接成型，焊接后做整体去应力处理，避免长期使用过程中框架变形导致的管路错位、泵组对中偏移问题，表面做防锈涂装处理，适配实验室潮湿的使用环境，延长设备整体使用寿命。测试回路中还配置了流量调节阀门，可通过阀门开度变化模拟不同的管网阻力特性，完成水泵从关死点到最大流量点的全工况性能曲线测绘，阀门采用调节精度较高的截止型调节阀，可实现小开度下的稳定流量调节，避免工况点调节过程中的压力、流量大幅波动，保证测试过程的稳定性。
