汽车发动机活塞连杆组结构设计

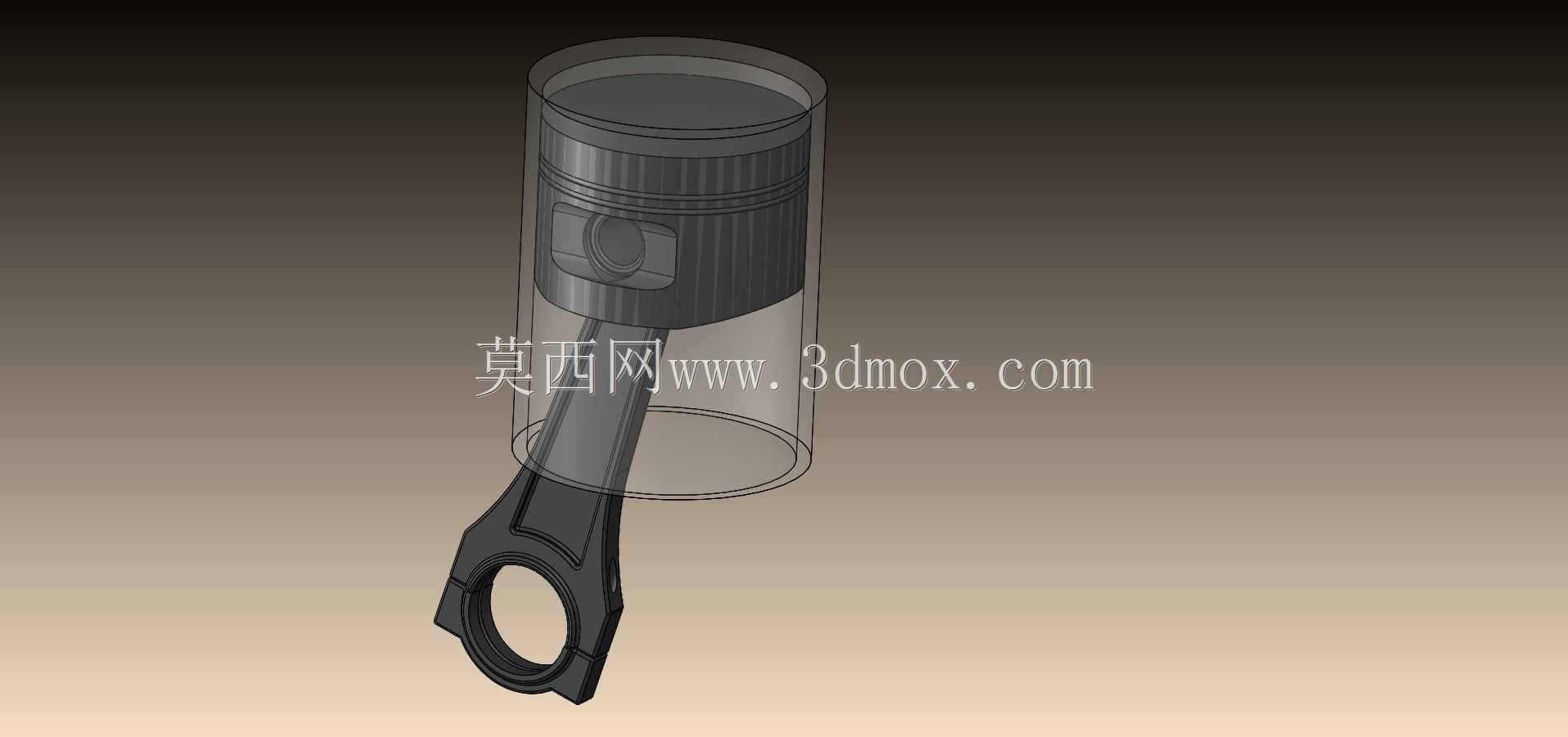

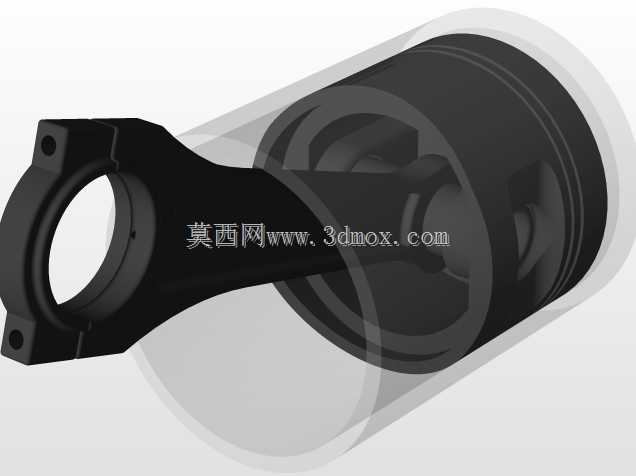

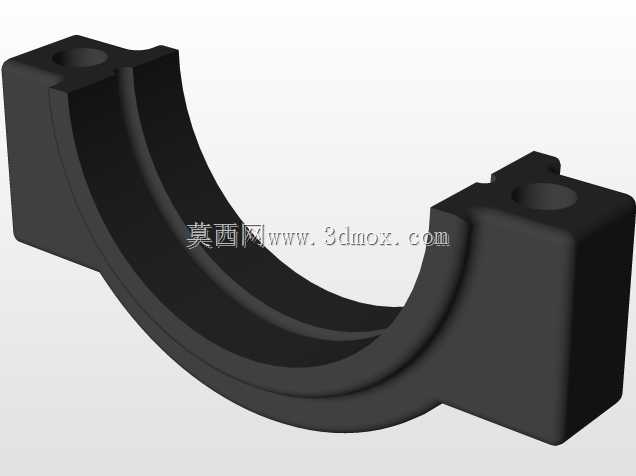

这套活塞连杆组件是内燃机核心运动部件，主要适配车用往复式汽油发动机，在整机运行中承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，直接决定发动机的动力输出效率与运行可靠性。从实际工况出发，活塞头部设置了多道环槽结构，分别用于安装气环与油环，气环负责密封燃烧室高温高压燃气，避免燃气下窜至曲轴箱造成动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞裙部采用了适配缸筒形变的型线设计，在热态工况下能保证与气缸壁保持均匀贴合间隙，既避免冷态敲缸，也防止热态膨胀造成拉缸故障。连杆部分采用了工字形截面结构设计，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减小往复运动惯性力，适配发动机高转速运行需求。连杆小头通过活塞销与活塞连接，配合衬套结构降低摩擦损耗，连杆大头采用剖分式设计，通过连杆螺栓与曲轴连杆轴颈装配，轴瓦接触面设置了油槽结构，保证压力润滑油能顺利进入摩擦面形成有效油膜。在安装边界上，活塞外径与对应缸筒内径保持严格的配合公差，活塞销孔同轴度、连杆大小头孔平行度都有严格的形位公差要求，装配时需要按照规定扭矩拧紧连杆螺栓，避免运行中出现连杆断裂、活塞偏磨等严重故障。在三维建模过程中，对活塞的冷却油道、环槽倒角、连杆的减重孔、螺栓过孔等细节都做了完整还原，能直接用于运动仿真验证，可直观展示活塞在气缸内的往复运动过程、连杆的摆动轨迹，帮助设计人员验证运动部件与缸体、曲轴的干涉情况，也可用于教学演示内燃机曲柄连杆机构的工作原理，为后续的结构优化、性能仿真提供准确的三维数模基础。
