牛顿摆碰撞演示机构结构设计方案

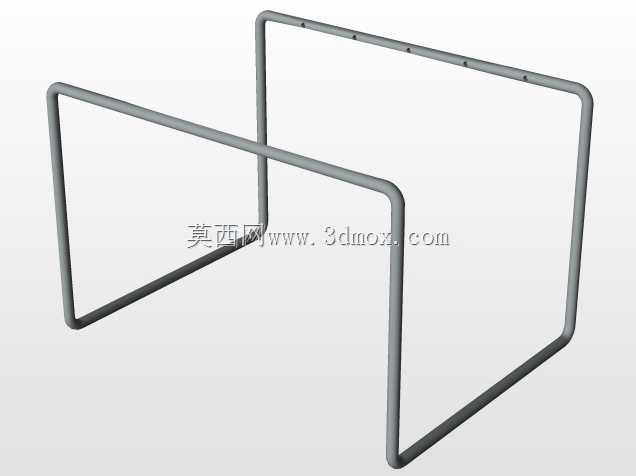

　　在物理教学演示、科普展品开发领域，牛顿摆是验证动量守恒与能量守恒定律的经典演示装置，这套碰撞演示机构的三维结构完全围绕实际演示场景的稳定性、演示效果的直观性展开设计，没有多余的装饰性结构，所有部件的尺寸匹配都经过实际碰撞过程的运动校核。整套装置的支撑框架采用双框式镀铬金属结构，前后两组平行的矩形框架通过侧边的连接构件形成稳定的空间支撑结构，框架的竖直边与水平边采用折弯一体成型工艺，避免焊接接缝带来的结构变形，框架底部预留了12mm的平整安装面，可直接固定在木质或金属展示台面上，安装时仅需在台面预留四个M5的螺纹孔即可完成固定，整体安装边界宽度为220mm，深度为150mm，总高度为180mm，适合放置在标准教学实验台、

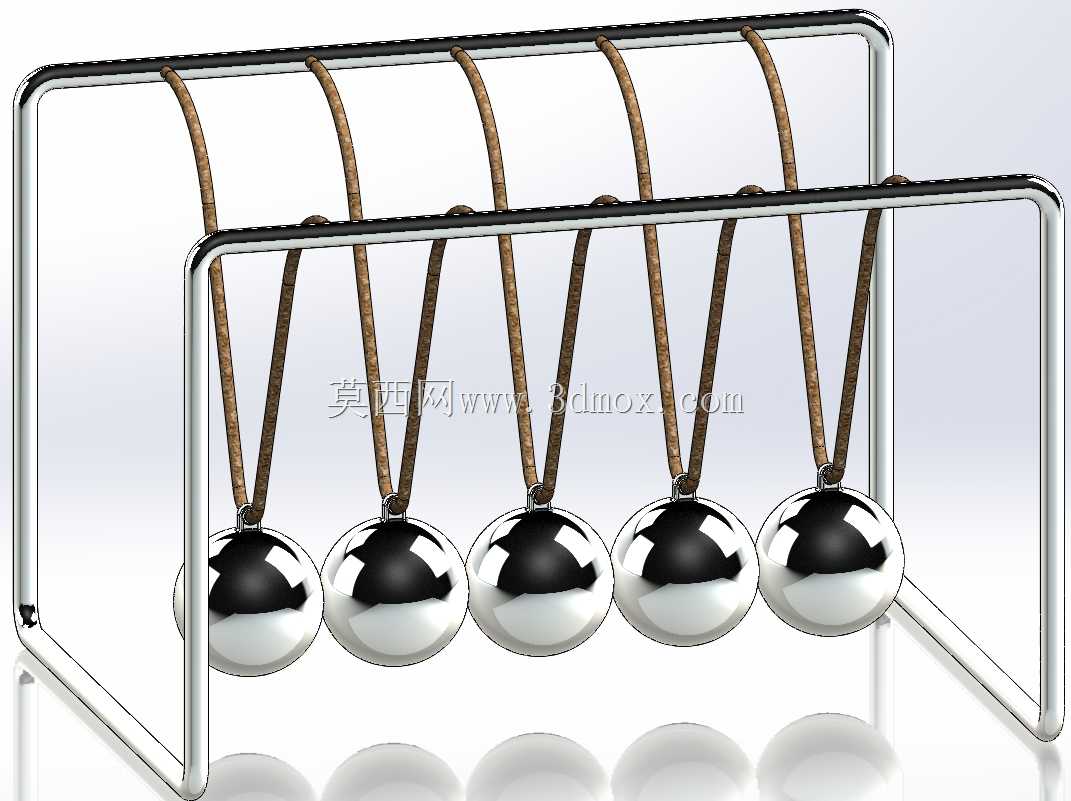

　　科普展柜的常规层板上，不会占用过多展示空间。悬挂摆球的吊索采用多股编织的耐磨尼龙绳，每颗摆球对应两根独立的吊索，吊索上端通过可调节的锁紧螺钉固定在框架的上横梁处，安装时可通过旋转锁紧螺钉微调每根吊索的长度，确保五颗摆球的球心处于完全一致的水平高度，相邻摆球的球面刚好处于相切接触状态，避免出现间隙或过度挤压导致碰撞过程出现能量额外损耗。摆球采用实心不锈钢材质加工，单颗摆球直径为30mm，球面经过高精度抛光处理，表面粗糙度达到Ra0.8以下，既可以降低碰撞过程中的空气阻力影响，也能通过金属表面的反光让观众清晰观察到摆球的运动轨迹，五颗摆球的质量差控制在0.5g以内，确保碰撞过程中动量传递的均匀性，不会出现因为质量偏差导致的摆动紊乱问题。

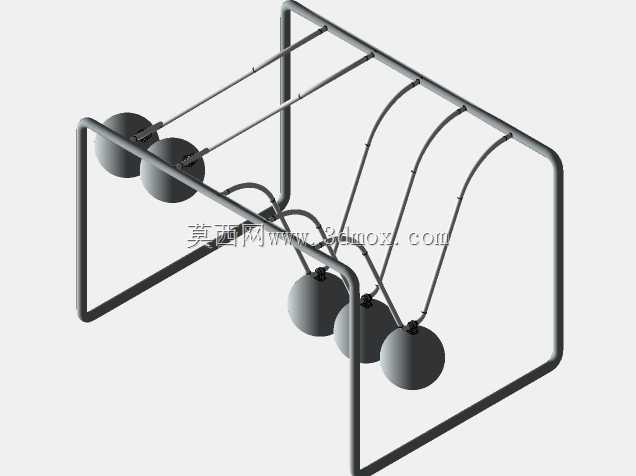

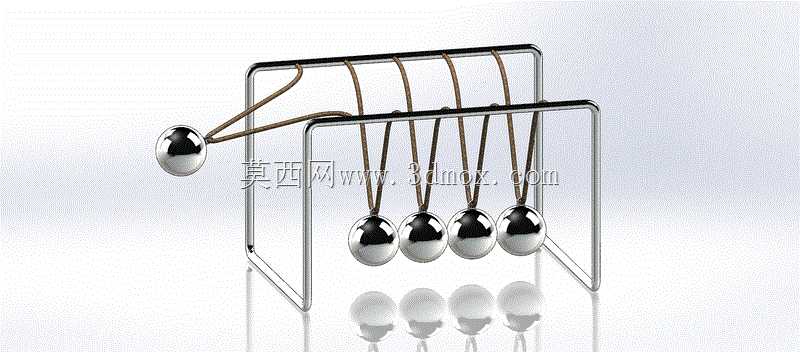

　　设计过程中重点校核了吊索的悬挂角度，每根吊索与竖直方向的初始夹角控制在3度以内，摆球被拉起释放后的摆动轨迹被严格限制在同一竖直平面内，不会出现前后方向的晃动，保证碰撞力始终沿摆球的球心连线方向传递，当拉起一侧任意数量的摆球释放后，对应数量的摆球会在另一侧摆出，中间的摆球保持近似静止的状态，直观展现弹性碰撞过程中的动量与能量传递规律。框架的边角位置全部做了R3的圆角处理，避免安装和使用过程中出现尖锐边角划伤的问题，上横梁的吊索固定位置加工有定位凹槽，确保每根吊索的安装位置偏差不超过0.1mm，长期使用后如果吊索出现磨损，仅需松开锁紧螺钉即可快速更换吊索，不需要拆解整个框架结构。在实际教学场景中，

　　这套机构可以配合不同的拉起高度演示不同碰撞速度下的能量传递差异，也可以通过更换不同材质的摆球对比弹性碰撞与非弹性碰撞的效果区别，整套结构没有易损的传动部件，仅需定期清洁摆球表面、检查吊索的张紧度即可长期稳定使用，不需要复杂的日常维护。针对科普展陈场景的使用需求，框架底部还预留了隐藏式的走线槽，如果需要加装光电计数、速度检测的传感模块，可以直接将线路从走线槽内引出，不会破坏装置的整体外观，摆球的悬挂位置也预留了加装位移传感器的安装位，方便拓展定量实验的功能，不需要对原有结构做打孔、焊接等二次改造。
