双驱带传动结构回转支承装置

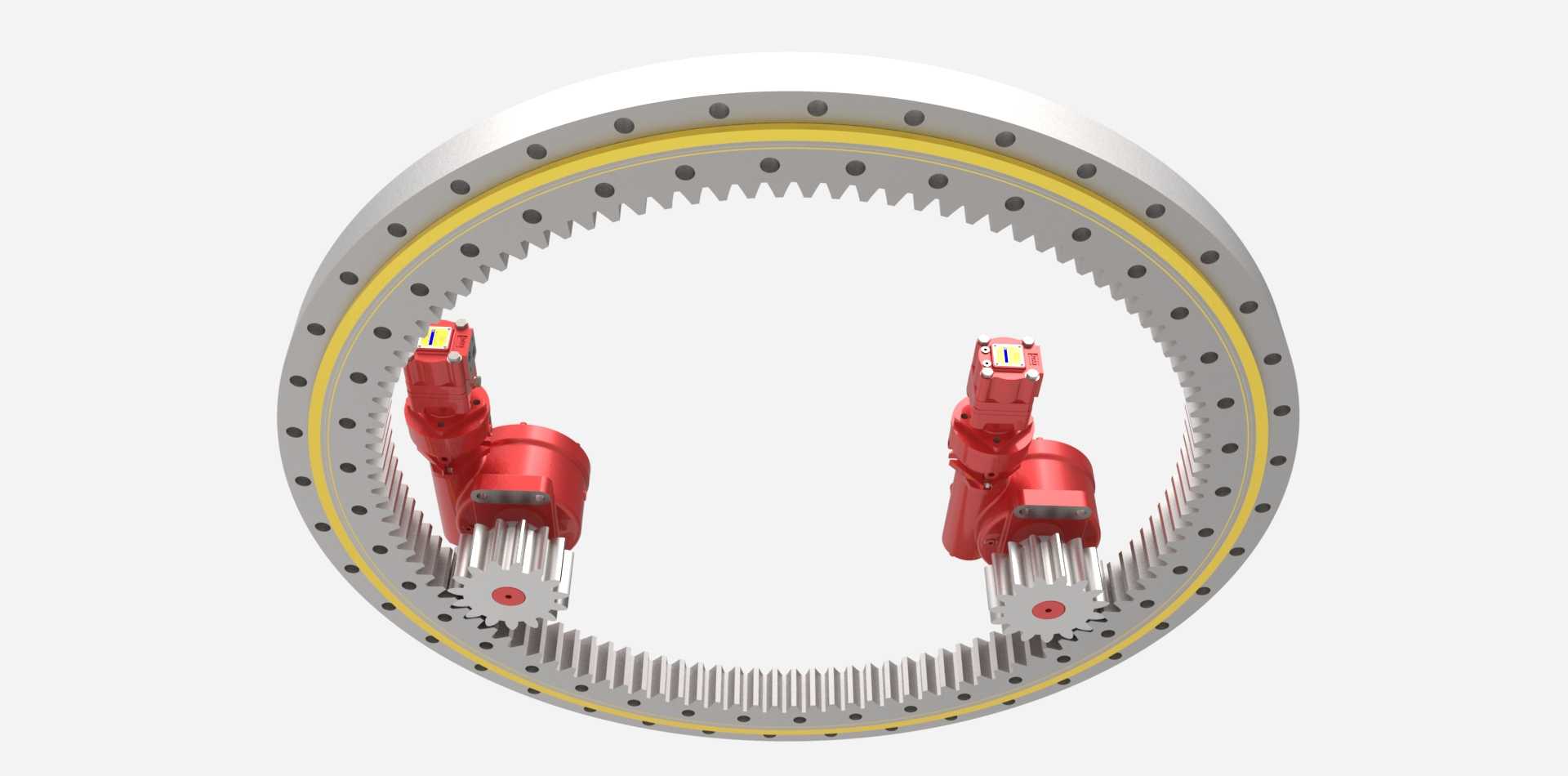

该回转支承装置主要应用于工程机械回转作业场景，常见于挖掘机上车回转、起重机转台、港口堆取料机回转平台、风电偏航系统以及自动化回转工作台等需要实现两部分结构相对回转同时承载轴向力、径向力与倾覆力矩的工况中，是重型回转类设备的核心传力与运动部件。装置核心采用内齿式回转支承作为主体承载结构，内齿圈与支承外圈之间设置有均匀排布的滚动体，配合黄色密封胶条实现滚动体腔室的防尘密封，避免作业过程中粉尘、泥沙进入滚道造成磨损，延长部件使用寿命。支承外圈沿周向均匀布置安装螺栓孔，可通过高强度螺栓分别与固定基座和回转平台实现刚性连接，安装孔的排布间距与孔位尺寸适配主流重型设备的安装接口标准，安装边界预留足够的螺栓操作空间，无需额外设计复杂转接结构即可完成装配。两套对称布置的驱动单元集成于回转支承内侧，每个驱动单元集成了动力输入、减速增扭与输出齿轮结构，输出端的小齿轮与回转支承内齿圈直接啮合，双驱对称布局可有效抵消单齿轮啮合产生的径向偏载，提升传动平稳性，同时可根据负载需求分配驱动力矩，避免单驱动过载失效。驱动单元的输出轴端设置有定位标识，可在装配时精准调整齿轮啮合侧隙，保证传动精度，减少回程误差。设计过程中重点考量了承载与传动的匹配性，滚道曲率与滚动体尺寸经过匹配校核，可同时承受多向复合载荷，内齿圈的齿形参数与驱动小齿轮做了修形适配，降低啮合冲击与噪音，密封结构采用内嵌式胶条设计，不占用额外安装空间，整体结构紧凑，可在有限的安装空间内实现大扭矩回转传动与重载支承功能。两套驱动单元的安装座与支承基座做了一体化适配设计，安装定位面经过精度设计，可保证齿轮啮合的中心距精度，避免安装偏差造成的齿面偏磨。
