重型龙门式支撑脚轮结构设计

　　这款龙门式脚轮主要面向大载荷工业设备的移动移位场景设计，常见于重型工装架、大型自动化设备机座、重型仓储转运货架、龙门加工中心辅助移位底座等需要兼顾静态承重与短距离移动需求的工况。区别于普通轻型脚轮，该结构采用龙门式双侧支架支撑设计，轮体两侧的支撑臂从顶部安装法兰向下延伸，将轮轴完全包裹在双侧支撑结构内，避免了单臂支架脚轮在偏载工况下容易出现的支架变形、轮轴弯折问题，在承受垂直方向大载荷的同时，也能承受设备移位过程中产生的侧向冲击力。

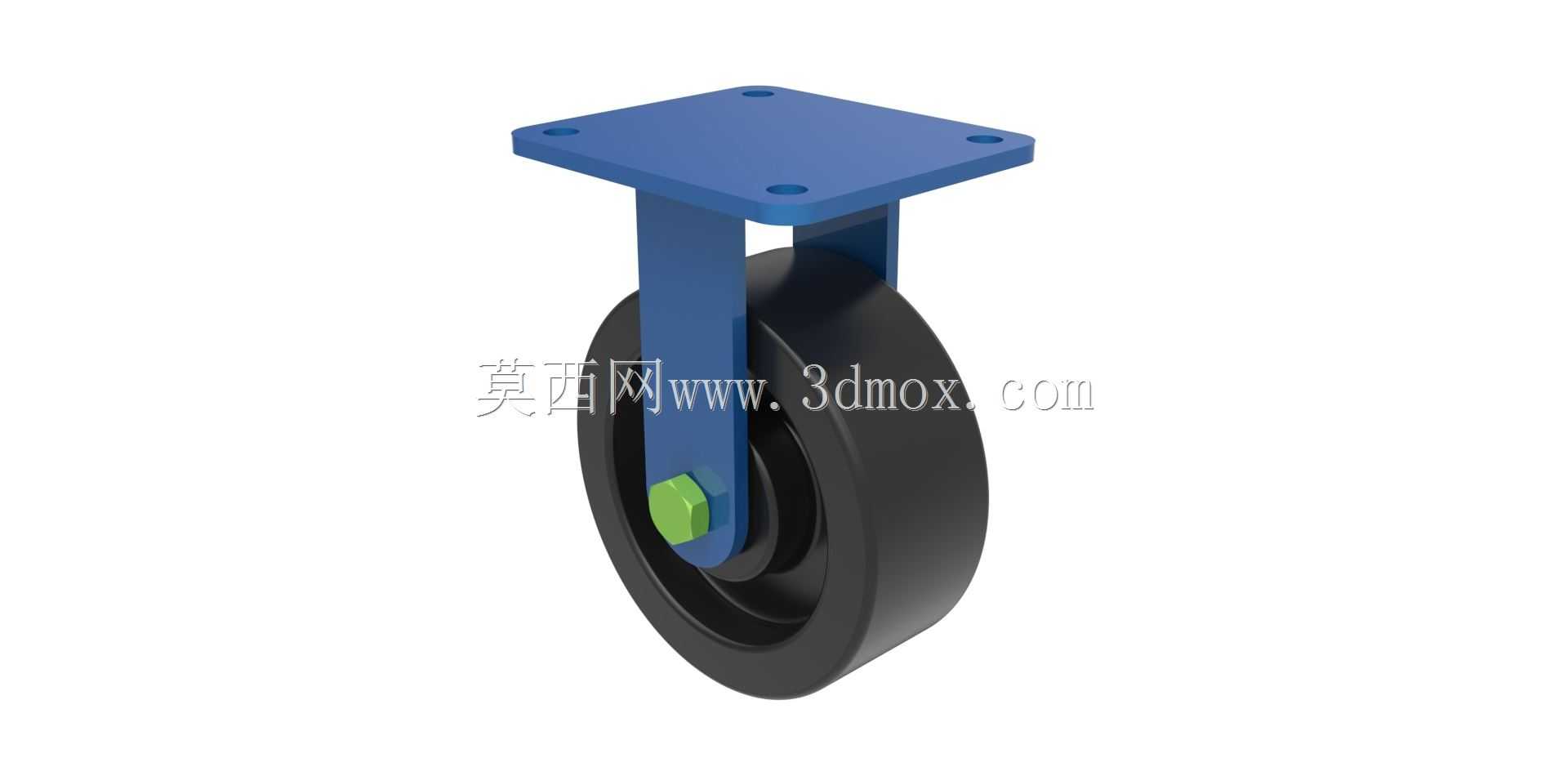

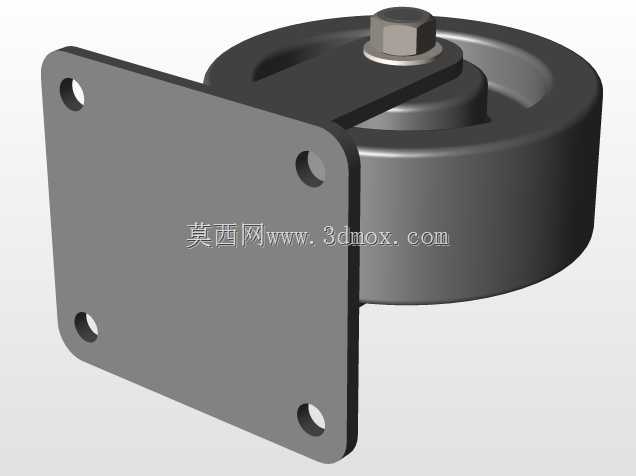

　　从结构设计逻辑来看，顶部安装法兰采用方形四孔安装布局，四个安装孔对称分布在法兰四个角位，安装时可通过螺栓直接与设备底部的安装面锁紧，法兰面与支架主体采用一体化折弯焊接结构，不存在拼接螺栓松动的隐患，支架臂采用加厚钢板折弯成型，截面为槽型结构，在控制整体重量的同时提升了截面抗弯模量，应对大载荷下的支架形变。轮体采用宽面实心结构，轮面宽度远大于普通轻型脚轮，接触地面的面积更大，单位面积接地比压更小，在车间环氧地坪、水泥地面甚至轻度不平整的工业地面上滚动时，不会出现压痕过深、卡滞的问题，轮体中心镶嵌有耐磨轴套，与轮轴之间为间隙配合，转动过程中可通过定期加注润滑脂降低转动阻力，减少轴套磨损量，延长脚轮的整体使用寿命。轮轴端部采用六角锁紧螺母配合防松垫片固定，避免设备长期移动震动导致轮轴松脱，轴端外侧加装了绿色的防护端盖，既可以阻挡车间内的粉尘、切削液、金属碎屑进入轴套配合面，也能防止运行过程中人员衣物、线缆等异物卷入轮轴间隙。

　　在安装边界方面，顶部方形法兰的安装孔位采用标准工业孔距设计，适配多数重型设备底部的通用安装尺寸，安装时不需要额外对设备底座进行打孔改造，只需要匹配对应规格的螺栓即可完成固定。支架的垂直高度经过优化设计，在保证轮体转动半径足够、不会与支架臂发生运动干涉的前提下，尽可能降低了整体安装高度，减少设备安装脚轮后的整体重心抬升量，避免设备移动过程中因为重心过高出现侧翻风险。轮体的转动间隙控制在合理范围内，既保证转动过程无卡滞，也不会因为间隙过大导致设备移动时出现轮体晃动、走偏的问题。

　　实际应用中，这类龙门式脚轮通常搭配可调支撑脚共同使用，设备需要移位时将支撑脚收起，通过脚轮承载整体重量完成位置转移，设备到位后将支撑脚降下，把设备重量转移到支撑脚上，避免脚轮长期处于静态承重状态导致轮体永久变形，同时也能保证设备运行过程中的稳定性，不会因为脚轮的滚动出现位置偏移。针对不同的使用场景，轮体材质可根据实际地面情况调整，在需要防静电的电子车间可选用防静电聚氨酯材质，在有油污、切削液的机加工车间可选用耐油尼龙材质，在高温工况下可选用耐高温酚醛树脂材质，支架表面采用喷塑处理，可应对车间内常见的潮湿、轻度腐蚀环境，避免支架过早生锈失效。设计过程中通过有限元分析对支架、轮轴的受力情况进行了校核，在额定载荷下支架的最大形变量控制在允许范围内，轮轴的剪切应力、弯曲应力均满足材料许用应力要求，确保长期使用过程中不会出现结构性失效。
