交错轴传动蜗轮蜗杆啮合结构设计

　　这套蜗轮蜗杆啮合结构，核心适配空间交错轴间的大传动比动力传递场景，常见于中小型输送设备的减速单元、自动化生产线的分度定位机构、小型机床的进给传动模组，以及部分需要反向自锁的升降类执行机构中，这类传动副的核心优势是单级即可实现10-80区间的大传动比，相比多级圆柱齿轮减速结构，整体占用的安装空间更小，运行过程中的啮合冲击更低，噪音控制表现更优，同时具备反向自锁特性，可在无额外制动组件的情况下避免输出端受负载反转，适配需要位置保持的传动场景。

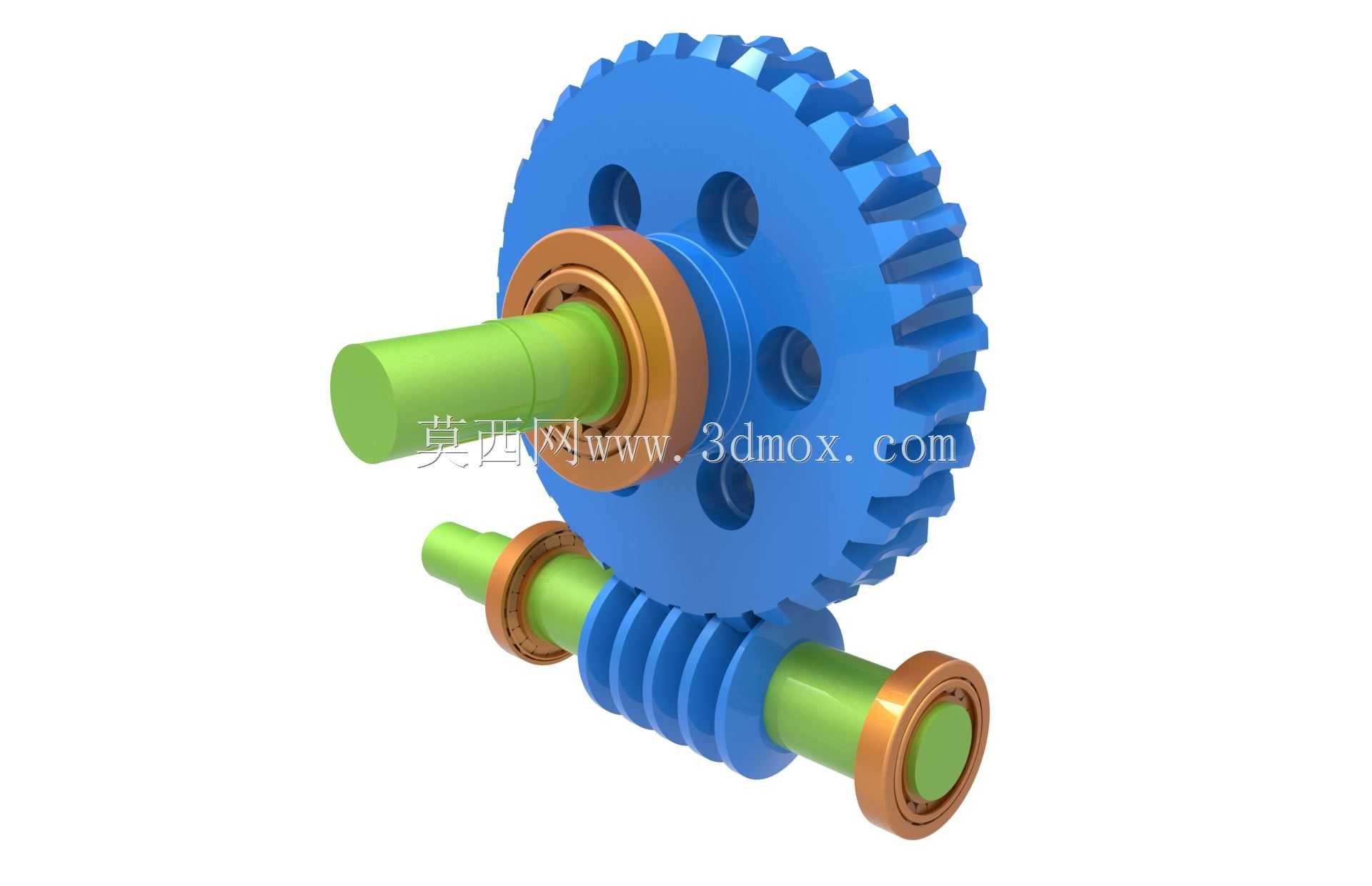

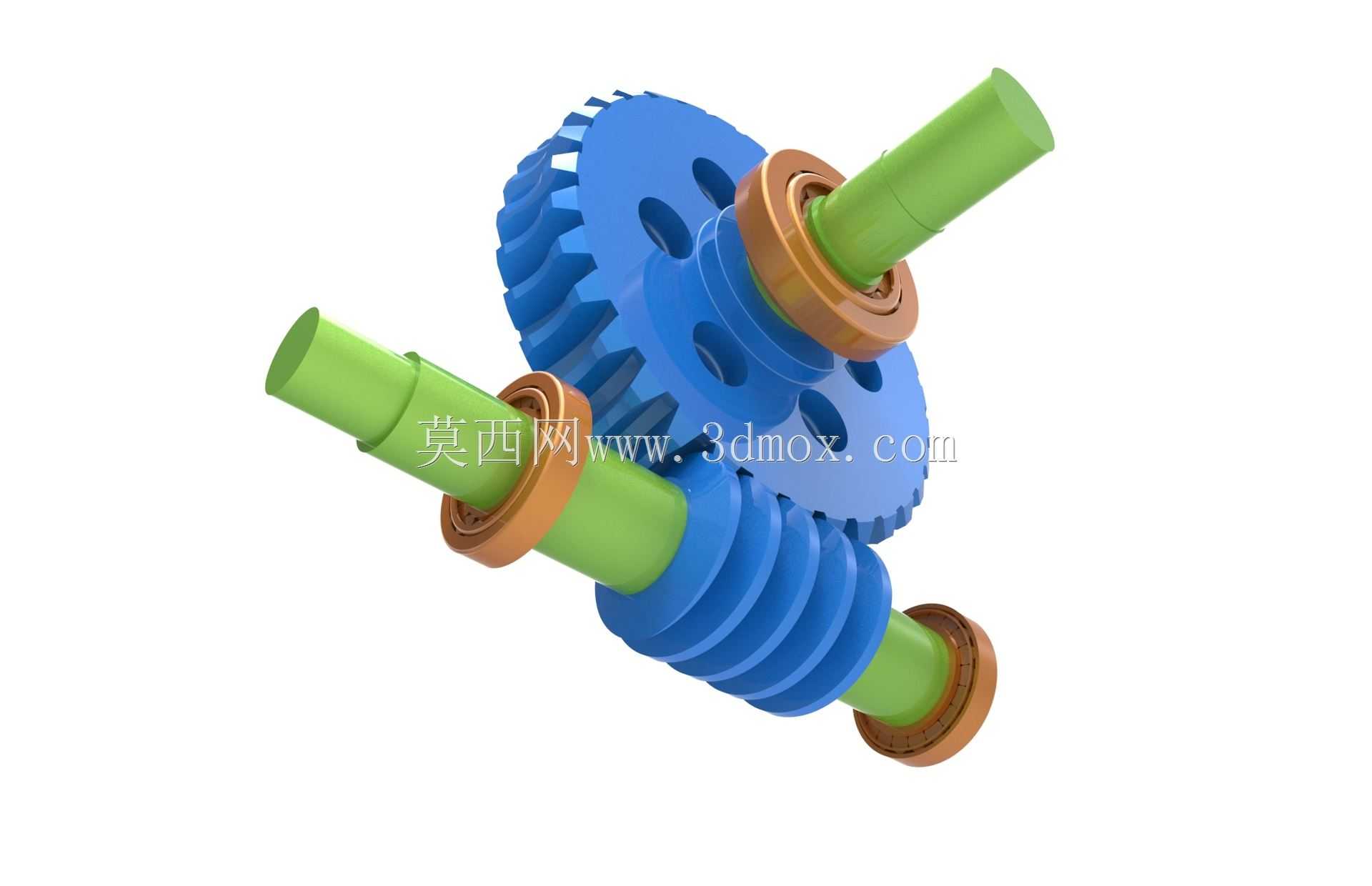

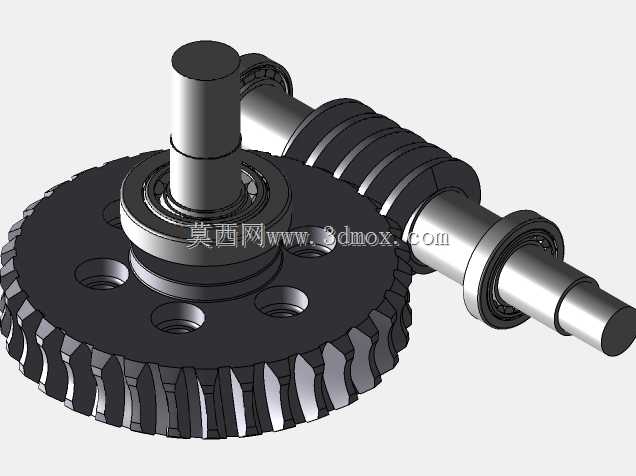

　　从结构设计逻辑来看，蜗轮部分采用辐板式带减重孔的轮体结构，轮缘位置加工有与蜗杆齿形匹配的弧形环面齿，齿向完全贴合蜗杆的螺旋升角，保证啮合过程中齿面为线接触而非点接触，大幅提升齿面接触强度与负载承载能力；轮体中心的通孔为轴系安装位，两侧配置的铜质轴肩衬套，一方面用于限定蜗轮在传动轴上的轴向窜动间隙，另一方面可在装配过程中调整啮合侧隙，避免侧隙过大导致传动回差超标，或是侧隙过小引发运行卡滞、齿面异常磨损的问题。蜗杆部分采用整体式轴齿一体结构，两端的轴颈直接适配支撑轴承的安装位，齿部螺旋升角经过匹配计算，与蜗轮齿面完全共轭，保证动力传递过程中至少有2-3个齿同时参与啮合，分散单齿承受的载荷，提升整体传动的平稳性。

　　在安装边界与尺寸适配层面，蜗轮的最大外圆直径、齿宽参数，与蜗杆的中心距是整套结构的核心安装基准，设计过程中严格控制两轴的空间交错角度为90度，蜗轮的安装轴与蜗杆的安装轴轴线投影垂直，中心距公差控制在IT7级精度范围内，避免中心距偏差导致齿面接触偏载；蜗轮的轴向安装定位以轮齿的对称中心面为基准，与蜗杆的齿宽中心面对齐，轴向窜动量控制在0.02-0.05mm区间，保证全齿宽范围内均匀啮合。蜗杆两端的轴颈长度、直径适配常用深沟球轴承的安装尺寸，轴端预留的轴伸长度可根据配套设备的连接需求，适配联轴器、带轮等动力输入连接件，无需额外加工改型即可直接适配常规减速单元的安装腔体。

　　从实际使用的功能特性来看，这套啮合结构在动力输入转速不超过1500r/min的工况下，传动效率可维持在70%-85%区间，相比圆柱齿轮传动效率偏低，但胜在结构紧凑、输出扭矩大，同时反向自锁特性可避免负载端的反向作用力传递到输入端，在升降类设备中使用时，可省去额外的制动抱闸组件，降低整体设备的成本与结构复杂度。齿形设计过程中经过修形处理，啮入与啮出端做了齿顶修缘，可有效降低运行过程中的齿面滑动摩擦带来的温升与磨损，配合脂润滑即可满足长期运行需求，日常维护频次更低。需要注意的是，这类传动副由于齿面滑动速度较高，蜗轮轮缘通常采用耐磨铜合金材质，蜗杆采用表面淬火的合金钢材质，软硬齿面搭配可大幅提升使用寿命，避免早期点蚀、胶合等失效问题，在选型适配时需要根据实际负载扭矩、输入转速、每日运行时长等参数，校核齿面接触强度与齿根弯曲强度，保证结构在额定工况下的使用寿命满足设计要求。
