工业承重用平行弦钢桁架结构设计

　　在工业厂房的屋面承重体系、大跨度设备操作平台的支撑结构、厂区架空管线的通廊架设场景中，这类平行弦钢桁架是应用频次极高的受力构件。区别于实腹式钢梁，桁架结构通过杆件的合理排布，能在相同用钢量下实现更大的跨越能力，同时大幅降低构件自重，减少下部支撑柱的荷载负担，尤其适合跨度超过12米、楼面或屋面均布荷载在2.0-5.0kN/㎡区间的作业场景。

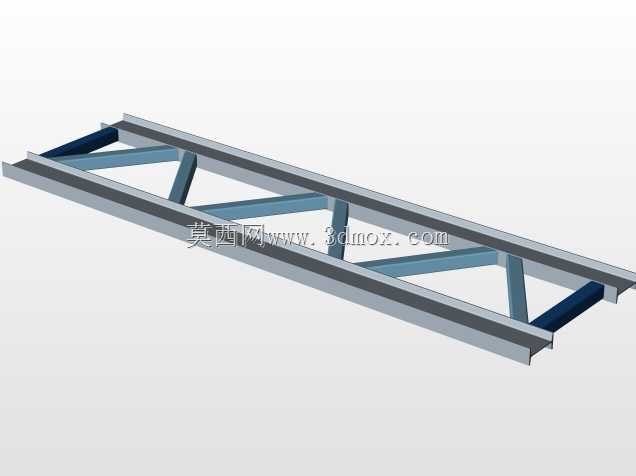

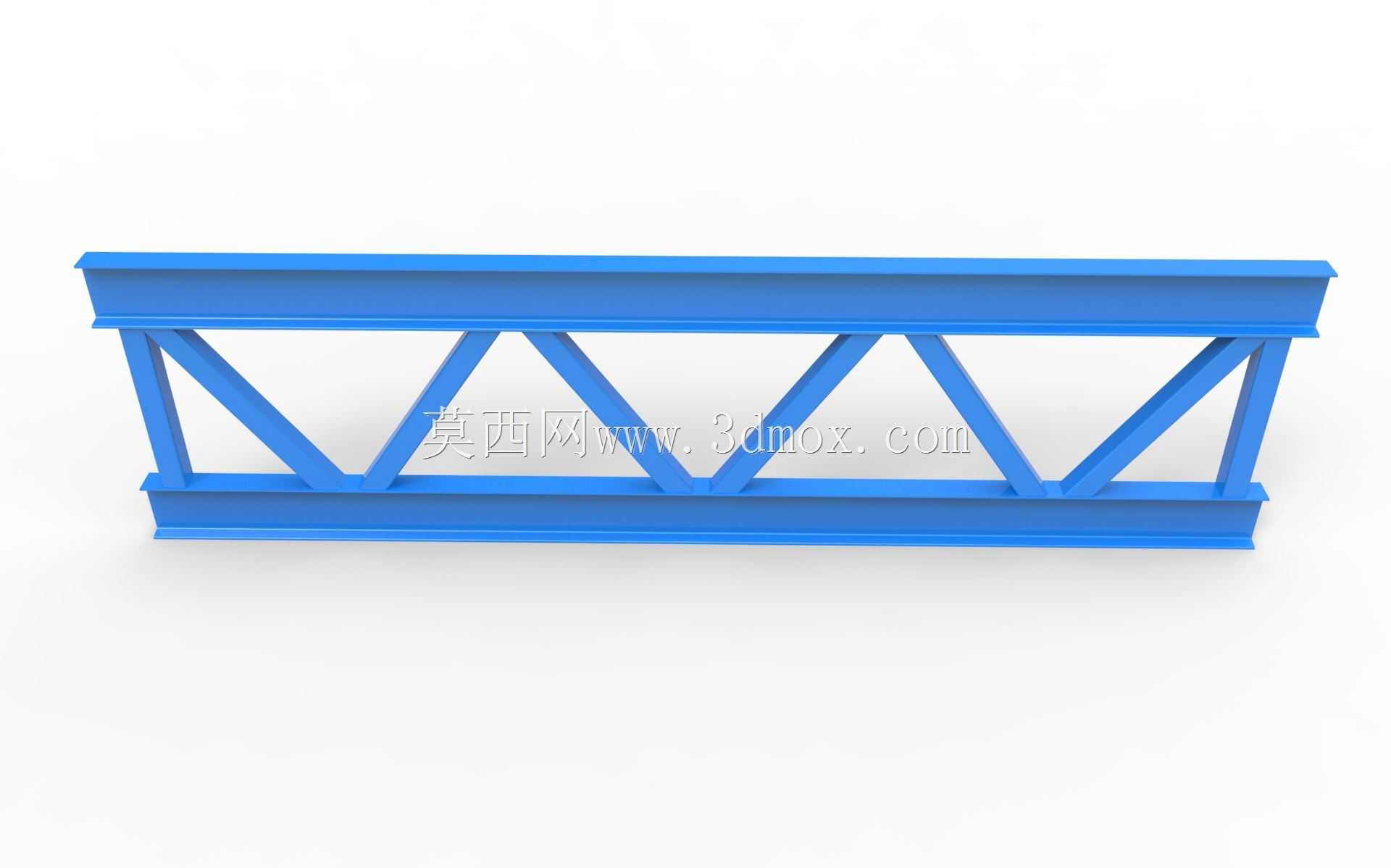

　　从结构受力逻辑来看，该桁架采用上下双平行弦杆搭配三角形腹杆的经典排布形式，上弦杆主要承担屋面或平台传递的竖向压应力，下弦杆对应承受拉应力，中间的斜向腹杆与竖向腹杆则负责将节间荷载逐级传递到两端的支座位置，所有杆件的受力均以轴力为主，能充分发挥钢材的抗拉与抗压强度性能，避免实腹梁中常见的腹板局部失稳问题。设计过程中需要先根据预设的跨度与荷载限值确定桁架的整体高度，通常平行弦桁架的高跨比控制在1/8-1/12区间，过高会增加腹杆长度带来额外用钢量，过低则会导致上下弦杆的轴力激增，增大杆件截面尺寸反而提升整体耗材成本。

　　具体到杆件的节点设计，所有腹杆与弦杆的连接位置均采用相贯线焊接形式，避免额外增设节点板带来的应力集中问题，建模时需要精准控制每根腹杆的切割角度，保证杆件端部与弦杆表面完全贴合，焊接间隙控制在2-3mm范围内，既满足现场焊接的操作空间要求，也能减少焊接变形对整体结构尺寸精度的影响。上下弦杆采用等截面H型钢或矩形管制作，截面选型时需要验算平面内与平面外的长细比，受压弦杆的平面外长细比不宜超过150，受拉下弦杆的长细比可适当放宽至250，避免运输或吊装过程中杆件出现侧向变形。

　　安装边界方面，桁架两端的支座通常设计为一端固定铰支座、一端滑动铰支座的形式，固定端通过预埋螺栓与下部混凝土柱或钢柱顶的连接板刚性固定，滑动端则设置长圆孔预留温度变形余量，适配钢结构在-20℃到60℃环境温度区间下的热胀冷缩变形量，避免结构内部产生额外的温度应力。单榀桁架的宽度通常根据上部铺设的屋面板或平台板模数确定，常见宽度为1.5m、2m、3m三种规格，节间长度控制在1.5-3m区间，保证上部荷载能直接传递到腹杆节点位置，避免弦杆承受额外的局部弯矩。

　　在现场拼装环节，这类桁架可拆分为多个运输段在工厂预制，每段长度控制在6-9m以适配公路运输的尺寸限值，现场拼接位置设置在弦杆轴力较小的节间位置，拼接节点采用高强螺栓连接副配合拼接板固定，螺栓排布需满足钢结构设计规范中的间距与边距要求，避免节点处出现截面削弱过大的问题。建模过程中需要提前预留屋面檩条或平台梁的安装孔位，孔位精度控制在±2mm以内，减少现场安装时的扩孔工作量，同时在桁架的两端与跨中位置预设临时吊装吊点，吊点位置做局部加劲处理，避免吊装过程中杆件出现局部变形。

　　从长期运维角度考虑，桁架所有杆件的表面均需做抛丸除锈处理后喷涂防腐底漆与面漆，腐蚀环境较重的厂区还可采用热镀锌防腐工艺，设计时需预留后期检修的操作空间，在桁架跨中位置设置可通行的检修马道固定点，方便后期对屋面设备或管线进行维护作业。结构验算时需同时考虑恒载、活载、风载以及地震作用的组合效应，对于有起重设备的厂房内使用的桁架，还需额外验算吊车运行时的动荷载系数，保证结构在全生命周期内的受力安全冗余量满足规范要求。
