斜轴式轴向柱塞液压马达结构设计

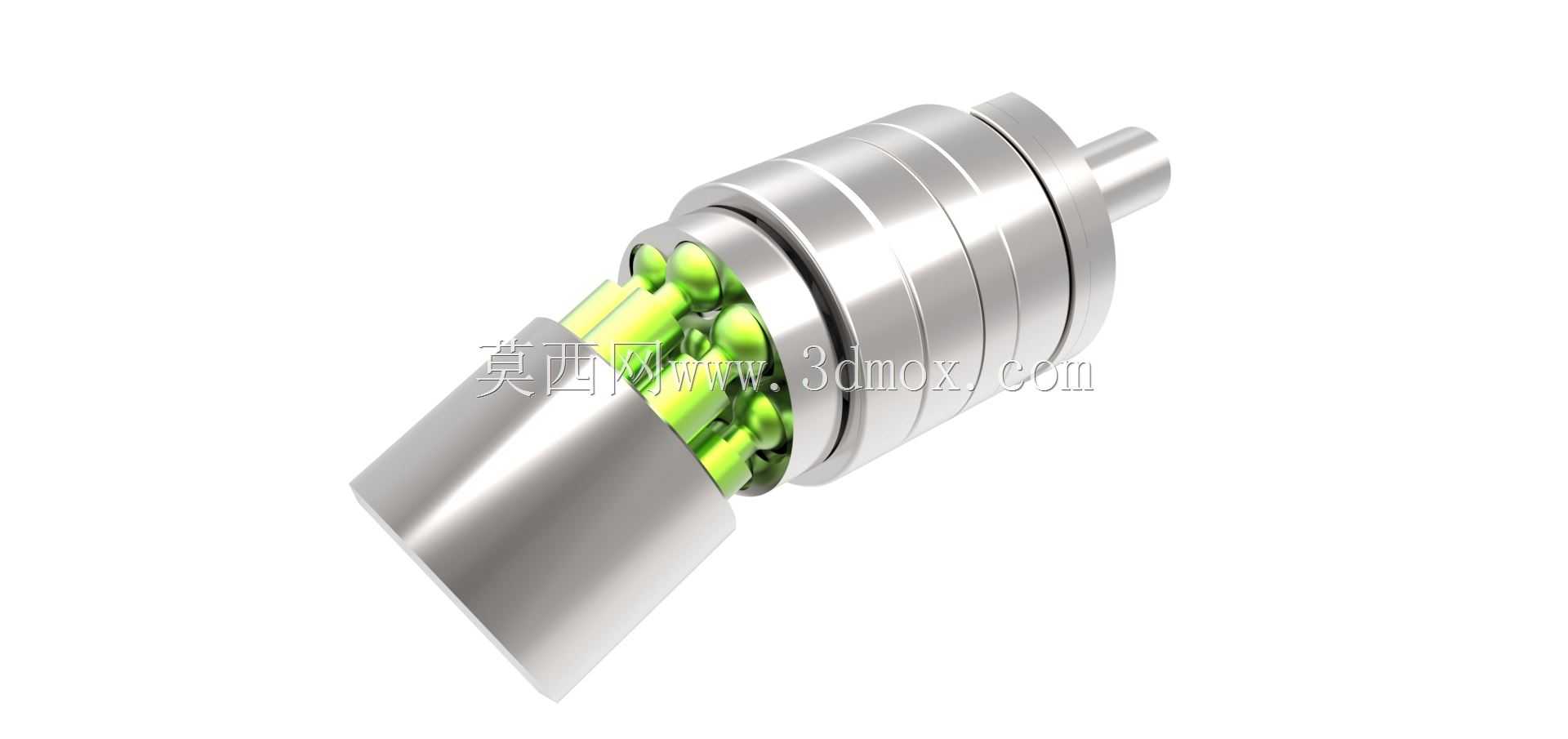

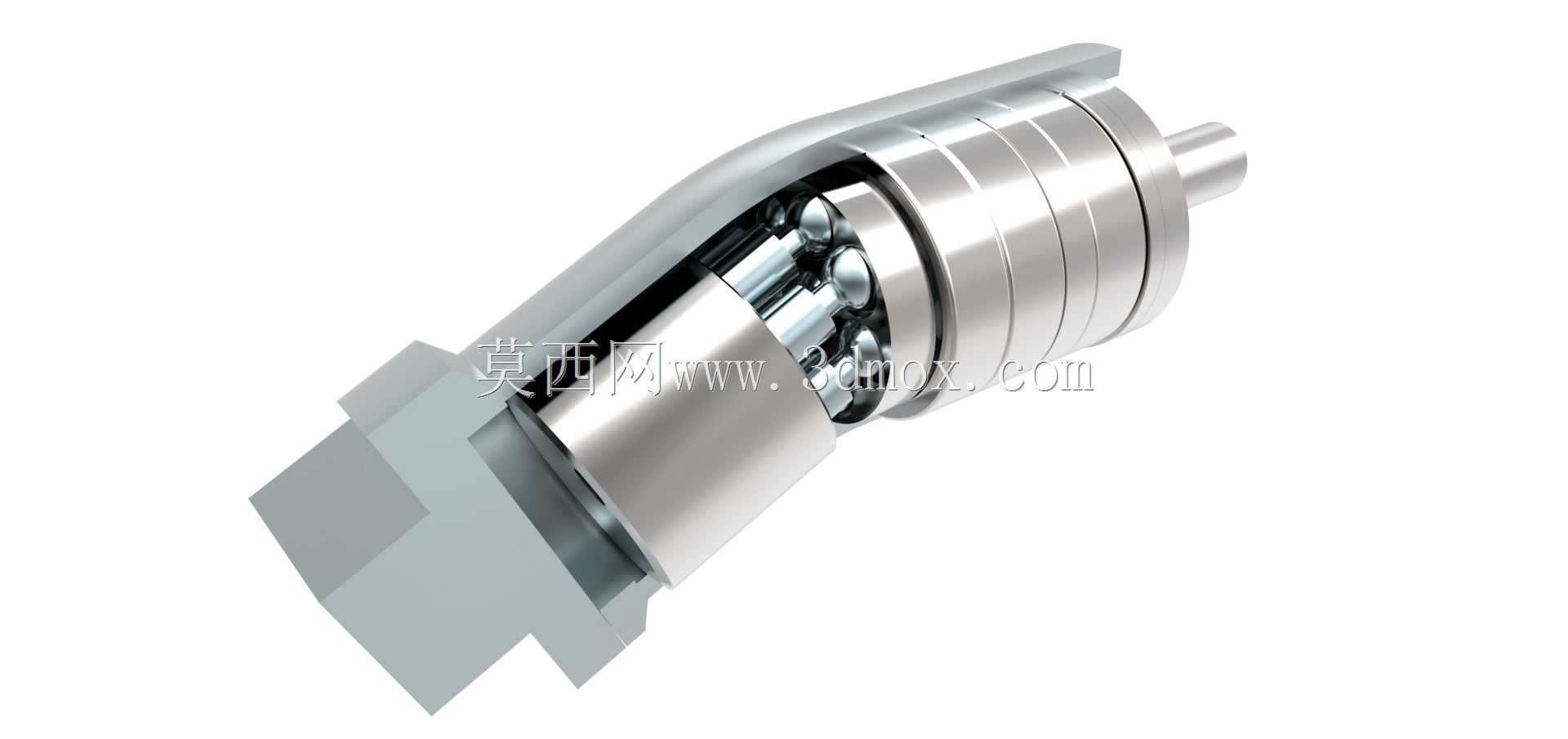

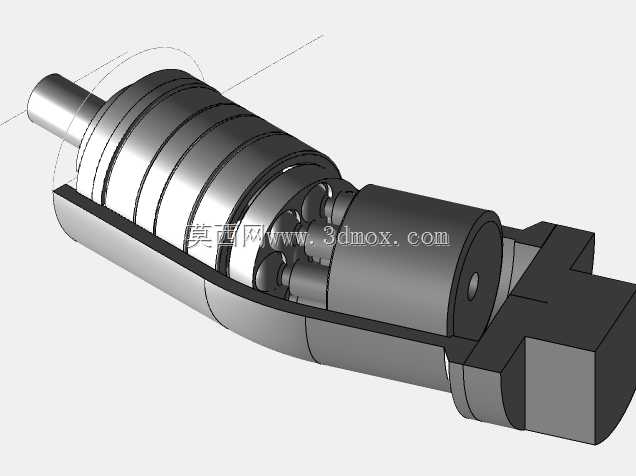

　　在工程机械、重型冶金设备、船舶甲板机械以及矿山采掘装备的液压传动回路里，这类斜轴结构的轴向柱塞马达始终是大扭矩输出场景的核心执行元件，区别于齿轮马达、叶片马达的结构特性，它能在高压工况下保持稳定的容积效率，即便在负载频繁波动的掘进工作面、起重卷扬机构的驱动端，也能依靠柱塞组件的往复运动完成液压能到旋转机械能的平稳转换。从结构剖面能直观看到，整个马达的主轴与缸体轴线存在固定倾角，这也是斜轴马达区别于斜盘马达的核心设计点，这种布局能让柱塞在缸体孔内的往复行程更长，同等排量下的整体径向尺寸更紧凑，同时柱塞与缸孔的侧向力更小，高速运转时的摩擦损耗能控制在更低水平，适配长时间连续作业的重载工况。设计过程中首先要匹配的是安装边界，

　　这类马达通常采用法兰式安装结构，输入端的连接法兰需要匹配主机安装面的止口尺寸，输出轴的轴径、键槽规格要对应被驱动部件的连接接口，避免出现安装干涉，同时要预留出进出油口的管路连接空间，保证高压胶管的弯曲半径在允许范围内，不会因为管路拉扯造成油口密封件的早期损坏。内部的柱塞组件采用了球面配合结构，柱塞端部与主轴驱动盘的球窝铰接，这种设计能在缸体随主轴摆动的过程中始终保持可靠接触，不会出现脱开的情况，同时配流盘的位置设置在缸体尾部，配流窗口的角度匹配柱塞的吸排油行程，能在主轴旋转的过程中精准完成高低压油腔的切换，减少压力冲击和流量脉动。缸体外部的多层密封结构是设计的重点，旋转轴端采用了组合式密封圈，能承受高压油的侧向压力，

　　同时阻挡外部的粉尘、水汽进入马达内部，避免污染颗粒磨损柱塞和缸孔的配合面，毕竟液压系统的故障有七成以上来自油液污染，密封结构的可靠性直接决定了马达的实际使用寿命。在实际选型应用中，这类马达通常用于需要低速大扭矩输出的场景，比如挖掘机的行走驱动、卷扬机构的回转驱动，它可以在不额外加装减速机构的情况下直接驱动负载，简化整个传动链的结构，同时可以通过改变进出油口的流量来调整输出转速，通过调整系统压力来匹配输出扭矩，适配不同负载工况的动力需求。设计时还要考虑动平衡性能，主轴和缸体组件在加工完成后需要做动平衡校正，避免高速运转时出现异常振动，轴承的选型要同时承受径向载荷和轴向载荷，因为斜轴结构在工作过程中会产生持续的轴向分力，

　　轴承的额定动载荷需要满足额定工况下的使用寿命要求，通常要按照一万小时以上的连续作业时长来计算轴承的额定寿命。另外，壳体上设置的泄油口需要单独接回油箱，保证壳体内部的压力保持在较低水平，避免轴封因为壳体压力过高出现漏油的情况，同时泄油通路也能带走内部摩擦产生的热量，避免马达长时间工作时出现油温过高的问题，保证液压油的黏度保持在合理区间，维持稳定的润滑性能。从结构细节来看，柱塞与缸孔的配合间隙控制在微米级，间隙过大会造成内泄漏增加，容积效率下降，间隙过小则会在油温升高、零件热膨胀的情况下出现卡滞，造成马达运转不顺畅甚至抱死，这个配合尺寸的公差设定需要结合材料的热膨胀系数、工作油温范围反复校核，才能兼顾效率和可靠性。
